Глава 2.5. Часть 2. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ

РАСПОЛОЖЕНИЕ ПРОВОДОВ И ТРОСОВ И РАССТОЯНИЯ МЕЖДУ НИМИ

2.5.49. На ВЛ может применяться любое расположение проводов на опоре. На ВЛ 35 кВ и выше с расположением проводов в несколько ярусов, как правило, должно быть предусмотрено смещение проводов соседних ярусов по горизонтали (см. также 2.5.52).
В районах с толщиной стенки гололеда 15 и 20 мм, а также в районах с частой пляской проводов при прочих равных условиях рекомендуется применять горизонтальное расположение проводов.
При толщине стенки гололеда более 20 мм на ВЛ 35 кВ и выше следует применять только горизонтальное расположение проводов. На ВЛ 20 кВ и ниже в районах с толщиной стенки гололеда более 20 мм допускается смешанное расположение проводов (треугольник с креплением верхнего провода на стойке).
На ВЛ 500 кВ рекомендуется применять горизонтальное расположение проводов независимо от толщины стенки гололеда.
2.5.50. Расстояния между проводами ВЛ должны выбираться по условиям работы проводов, а также по допустимым изоляционным расстояниям между проводами и элементами опоры, принимаемым в соответствии с 2.5.37 и 2.5.71.
Выбор расстояний между проводами, а также между проводами и тросами из условий работы в пролете и защиты от грозовых перенапряжений производится по стрелам провеса, соответствующим габаритному пролету, согласно указаниям 2.5.51-2.5.54, 2.5.65 и 2.5.66; при этом стрела провеса троса должна быть не более стрелы провеса провода. В отдельных пролетах, выбранных при расстановке опор и превышающих габаритные пролеты не более чем на 25%, увеличения расстояний, вычисленных для габаритного пролета, не требуется.
Для пролетов, превышающих габаритные более чем на 25%, следует производить проверку расстояний между проводами согласно указаниям 2.5.51-2.5.53, а между проводами и тросами - по указаниям 2.5.54, 2.5.65 и 2.5.66. При этом допускается определять расстояния между проводами по формулам, приведенным в 2.5.51-2.5.53, без учета требований табл. 2.5.10-2.5.12.
2.5.51. На ВЛ 35 кВ и выше с подвесными изоляторами при горизонтальном расположении проводов минимальное расстояние между проводами d, м, по условиям их сближения в пролете определяется в зависимости от номинального напряжения линии и габаритной стрелы провеса по формуле
формула
где - напряжение ВЛ, кВ; - наибольшая стрела провеса, соответствующая габаритному пролету, м.
При определении расстояний между проводами ВЛ с пролетами более 500 м расстояния между проводами определяются по наибольшей стреле провеса переходного пролета. Расстояния между проводами при стрелах провеса до 16 м, вычисленные по приведенной выше формуле с допускаемым округлением до значений, кратных 0,25 м, приводятся в табл. 2.5.9.

Таблица 2.5.9. Наименьшее допустимое расстояние между проводами ВЛ с подвесными изоляторами при горизонтальном расположении проводов

Напряжение ВЛ, кВНаименьшее расстояние между проводами, м, при стрелах провеса, м
345681216
352,52,52,752,753,03,253,75
1103,03,253,53,53,754,04,5
1503,53,53,753,754,04,54,75
220--4,254,54,755,05,5
330---5,55,756,06,5
500---7,07,257,58,0

При расстояниях > 8 м допускается округление до значений, кратных 0,5 м, а при d >12 м - до значений, кратных 1 м.
2.5.52. На ВЛ 35-330 кВ с подвесными изоляторами при негоризонтальном (смешанном или вертикальном) расположении проводов расстояния между проводами по условиям их работы в пролете определяются следующим образом:
1. На промежуточных опорах при стрелах провеса до 16 м:
а) в районе I (с редкой пляской проводов, рис. 2.5.11 и 2.5.12) - по табл. 2.5.10, а в районе II (с умеренной пляской проводов, рис. 2.5.11 и 2.5.12) - по табл. 2.5.11. При этом в районах с толщиной стенки гололеда 5-10 мм дополнительной проверки по условиям гололеда не требуется.

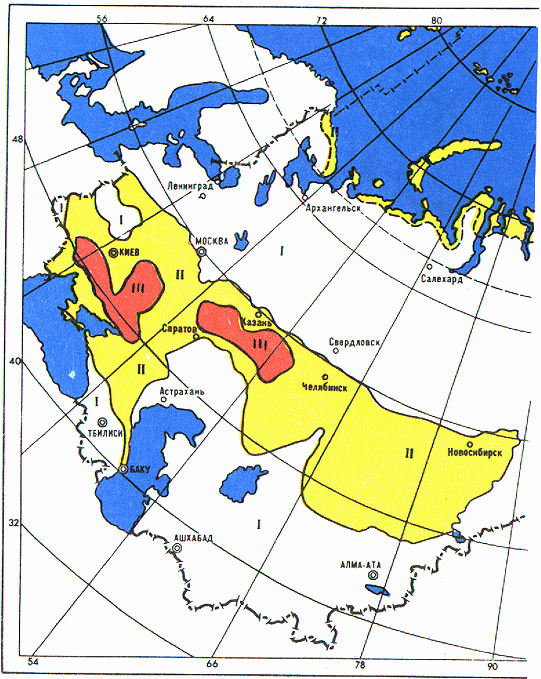

<Рис. 2.5.11. Карта районирования территории СНГ по пляске проводов. Лист 1

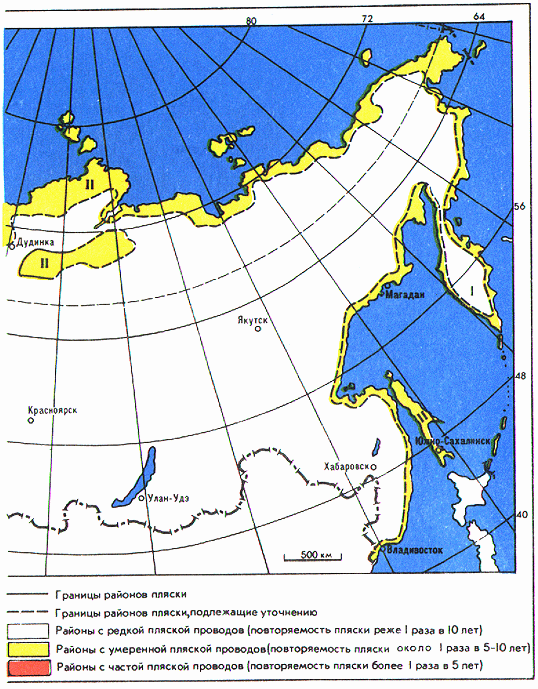

<Рис. 2.5.12. Карта районирования территории СНГ по пляске проводов. Лист 2
В случаях, когда расстояние не может быть определено по табл. 2.5.10 и 2.5.11 (например, при расстояниях по вертикали менее указанных в таблицах), расстояние между проводами по прямой должно быть не менее требуемого при горизонтальном расположении проводов (см. 2.5.51).
В районах с толщиной стенки гололеда 15-20 мм расстояния между проводами d , м, определяемые по табл. 2.5.10 и 2.5.11, подлежат дополнительной проверке по формуле
формула 1
где - напряжение ВЛ, кВ; f - наибольшая стрела провеса, соответствующая габаритному пролету, м; - расстояние между проводами по вертикали, м.
Из двух расстояний - по соответствующей таблице (2.5.10 или 2.5.11) и по приведенной выше формуле - следует принимать большее;
б) в районе III (с частой пляской проводов, см. рис. 2.5.11 и 2.5.12) - по табл. 2.5.12 без дополнительной проверки по условиям гололеда.
В случаях, когда расстояние между проводами не может быть определено по табл. 2.5.12, расстояние между проводами должно быть не менее определяемого по формуле, приведенной в п. 1, а;
в) при выборе расположения проводов и расстояний между ними по условиям пляски проводов для линий или их участков, проходящих во II и III районах интенсивности пляски, но защищенных от поперечных ветров рельефом местности, лесным массивом, постройками или сооружениями, высота которых составляет не менее 2/3 высоты опор, рекомендуется принимать I район пляски вместо II и II район вместо III.
Табл. 2.5.10#S исключить. Распространить требования к наименьшим смещениям проводов соседних ярусов по горизонтали на промежуточных опорах во II районе пляски на I район пляски.
(Изменение, по Приказу Министерства энергетики и электрификации СССР от 14.07.98 № 32-6/17-ЭТ)

Таблица 2.5.10. Наименьшее смещение проводов соседних ярусов по горизонтали на промежуточных опорах в районе I (с редкой пляской проводов)

Напряжение ВЛ, кВРасстояние по вертикали, мСмещение соседних проводов по горизонтали, м, При габаритных стрелах провеса, м
456810121416
352,50,500,500,501,101,501,802,002,10
3,00,500,500,500,801,301,651,852,05
3,500,500,500,501,201,601,802,00
4,000,500,500,501,001,501,701,95
4,5000,500,500,601,301,601,90
5,00000,500,501,101,501,80
5,50000,500,500,501,401,75
6,000000,500,501,101,60
6,5000000,500,601,40
7,0000000,500,501,10
1103,00,700,700,701,201,701,902,152,30
3,50,700,700,701,001,501,902,102,20
4,000,700,700,701,201,702,002,15
4,5000,700,701,001,501,902,10
5,00000,700,701,301,702,00
5,50000,700,701,001,601,95
6,000000,700,701,401,80
6,5000001,701,101,60
7,0000000,700,701,50
1503,51,001,001,001,001,602,002,202,35
4,001,001,001,001,401,802,102,30
4,5001,001,001,101,702,002,25
5,00001,001,001,501,902,20
5,50001,001,001.101,702,10
6,000001,001,001,502,00
6,5000001.001,201,80
7,0000001,001,001,60
2205,0001,501,501,501,802,202,50
5,5001,501,501,501,502,102,30
6,000001,501,501,902,20
6,5000001,501,702,10
7,0000001,501,501,85
3305,5002,002,002,202,552,803,15
6,00002,002,102,452,753,10
6,500002,002,352,653,05
7,000002,002,202,603,00
7.500002,002,002,502,95
8,000002,002,002,402,90
8,500002,002,002,302,70

Таблица 2.5.11. Наименьшее смещение проводов соседних ярусов по горизонтали на промежуточных опорах в районе II (с умеренной пляской проводов)

Напряжение ВЛ, кВРасстояние по вертикали, мСмещение соседних проводов по горизонтали, м, при габаритных стрелах провеса, м
456810121416
352,50,700,701,001,602,002,302,502,60
3,00,700,700,701,301,802,152,352,55
3,500,700,701,001,702,102,302,50
4,000,700,700,701,502,002,202,45
4,5000,700,701,101,802,102,40
5,00000,700,701,602,002,30
5,50000,700,701,001,902,25
6,000000,700,701,602,10
6,5000000,701,101,90
7,0000000,700,701,60
1103,01,201,201,201,702,202,402,652,80
3,51,201,201,201,502,002,402,602,70
4,001,201,201,201,702,202,502,65
4,5001,201,201,502,002,402,60
5,00001,201,201,802,302,50
5,50001,201,201,502,102,45
6,000001,201,201,902,30
6,5000001,201,602,10
7,0000001,201,202,00
1503,51,501,501,501,502,102,502,702,85
4,001,501,501,501,902,302,602,80
4,5001,501,501,602,202,502,75
5,00001,501,502,002,402,70
5,50001,501,501,602,202,60
6,000001,501,502,002,50
6,5000001,501,702,30
7,0000001,501,502,10
2205,0002,002,002.002,302,703,00
5,5002,002,002,002,002,602,80
6,000002,002,002,402,70
6,5000002,002,202,60
7,000002,002,002,35
3305,5002,502,502,703,053,303,65
6,00002,502,602,953,253,60
6,500002,502,853,153,55
7,000002,502,703,103,50
7,500002,502,503,003,45
8,000002,502,502,903,40
8,500002,502,502,803,20

Таблица 2.5.12. Наименьшее смещение проводов соседних ярусов по горизонтали на промежуточных опорах в районе III (с частой пляской проводов)

Напряжение ВЛ, кВРасстояние по вертикали, мСмещение соседних проводов по горизонтали, м, при габаритных стрелах провеса, м
456810121416
353,00,701,251,552,052,352,652,953,20
3,500,701,301,902,302,652,953,20
4,000,700,701,702.202,602,903,20
4,5000,701,302,052,502,853,15
5,00000,701,802,352,753,10
5,50000,701,402,202,653,05
6,000000,701,902,502,95
6,500000,701,402,302,85
7,0000000,702,002,65
1103,01,201,351,852,352,652,953,253.50
3,51,201,201,502,202,602,953,253,50
4,001,201,202,002,502,903,203,50
4,5001,201,652,352,803,153,45
5,00001,202,102,653,053,40
5,50001,201,702,502,953,35
6,000001,202,202,803,25
6,500001,201,702,603,15
7,0000001,202,302,95
1503,51,501,501,702,302,803,103,353,60
4,001,501,502,102,603,003,303,60
4,5001,501,752,452,903,253,55
5,00001,502,202,753,153,50
5,50001,501,802,603,053,45
6,000001,502,302,903,35
6,5000001,802,703,25
7,0000001,502,403,05
2205,0002,002,002,503,053,453,80
5,5002,002,002,102,903,353,75
6,000002,002,603,203,65
6,500002,002,103,003,55
7,0000002,002,703,35
3306,0002,502,903,453,854,154,40
6,5002,502,703,353,804,104,40
7,00002,503,203,754,104,40
7,50002,503,053,654,054,40
8,00002,502,853,554,004,35
8,50002,502,503,403,904,30
9,00002,502,503,253,804,25
10,000002,502,653,554,10

Таблица 2.5.13. Наименьшее смещение проводов соседних ярусов по горизонтали на опорах анкерного типа

Напряжение ВЛ, кВНаименьшее смещение, м, при толщине стенки гололеда, мм
5-1015-20
350,50,7
1100,71,2
1501,01,5
2201,52,0
3302,02,5

2. На промежуточных опорах при стрелах провеса проводов более 16 м расстояния между проводами определяются по формуле, приведенной в п. 1, а.
3. На всех опорах анкерного типа расстояния между проводами определяются по формуле, приведенной в 2.5.51.
На опорах анкерного типа наименьшие смещения проводов соседних ярусов по горизонтали, как правило, должны быть не менее указанных в табл. 2.5.13.
4. На опорах всех типов горизонтальное смещение проводов не требуется, если расстояние между проводами по вертикали превышает 0,8 f+U / 250 при одиночных и f + U / 250 при расщепленных проводах.
Формулы, приведенные в п. 1 и 4, действительны также для ВЛ 500 кВ. При этом смещения проводов соседних ярусов по горизонтали на промежуточных опорах должны быть не менее указанных в табл. 2.5.14.
На линиях, проходящих в районах с отсутствием гололеда, расстояние между проводами по прямой на опорах всех типов определяется по формуле, приведенной в 2.5.51, а горизонтальные смещения проводов не требуются.
При применении устройств защиты ВЛ от пляски проводов допускается принимать расстояние между проводами по условиям пляски согласно формуле, приведенной в 2.5.51, и горизонтальное смещение проводов соседних ярусов - согласно табл. 2.5.13.
2.5.53. На ВЛ 6-20 кВ при любом расположении проводов расстояние между проводами d , по условиям их сближения в пролете должно быть не менее значений, определяемых по формуле
формула 2


где - наибольшая стрела провеса, соответствующая габаритному пролету, ню - длина гирлянды изоляторов.
2.5.54. Расстояния между тросом и проводом по вертикали на опорах ВЛ 35-330 кВ с одним тросом определяются для габаритных пролетов по условиям защиты от перенапряжений и в соответствии с требованиями, приведенными в 2.5.65 и 2.5.66.
В отдельных пролетах, выбранных при расстановке опор по профилю и превышающих габаритные пролеты, допускается применение опор с расстоянием между проводами и тросами, выбранными по габаритным пролетам.
На опорах ВЛ 35-330 кВ с горизонтальным расположением проводов и двумя тросами горизонтальные смещения между тросом и ближайшим проводом должны быть не менее: 1 м на ВЛ 35 кВ, 1,75 м на ВЛ 110 кВ, 2 м на ВЛ 150 кВ, 2,3 м на ВЛ 220 кВ и 2,75 м на ВЛ 330 кВ.
На ВЛ 220 кВ с деревянными опорами допускается уменьшение смещений между тросом и проводом по горизонтали до 2 м.
На промежуточных опорах ВЛ 500 кВ горизонтальные смещения между тросом и ближайшим проводом принимаются по табл. 2.5.14.
На опорах анкерного типа ВЛ 35-500 кВ допускается подвеска троса над проводом без горизонтального смещения при условии, что количество таких опор не превышает в среднем 0,5 на 1 км линии.
2.5.55. На двухцепных опорах расстояние между ближайшими проводами разных цепей по условию работы проводов в пролете должно быть не менее: 2 м для ВЛ до 20 кВ со штыревыми изоляторами, 2,5 м для ВЛ 35 кВ со штыревыми и 3 м с подвесными изоляторами, 4 м для ВЛ 110 кВ, 5 м для ВЛ 150 кВ, 6 м для ВЛ 220 кВ, 7 м для ВЛ 330 кВ и 8,5 м для ВЛ 500 кВ. Расстояния между ближайшими проводами разных цепей должны также удовлетворять требованиям 2.5.51-2.5.53.
2.5.56. Провода ВЛ разных напряжений выше 1 кВ могут быть подвешены на общих опорах.
Допускается подвеска на общих опорах проводов ВЛ до 10 кВ и ВЛ до 1 кВ при соблюдении следующих условий:
1. ВЛ до 1 кВ должны выполняться по расчетным условиям для ВЛ высшего напряжения.
2. Провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха плюс 15°С без ветра должно быть не менее 2 м.

Таблица 2.5.14. Наименьшее смещение проводов и тросов по горизонтали на промежуточных опорах ВЛ 500 кВ

Расстояние между проводами и тросом по вертикали, мНаименьшее смещение, м, при габаритной стреле провеса, м
10121416
9,02,03,54,04,0
10,02,03,04,04,0
11,02,02,03,03,5
12,02,02,02,53,0

3. Крепление проводов ВЛ высшего напряжения на штыревых изоляторах должно быть двойным.
В сетях до 35 кВ с изолированной нейтралью, имеющих участки совместной подвески с ВЛ более высокого напряжения, электромагнитное и электростатическое влияние последних не должно вызывать смещения нейтрали при нормальном режиме сети более 15% фазного напряжения.
К сетям с заземленной нейтралью, подверженным влиянию ВЛ более высокого напряжения, специальных требований в отношении наведенного напряжения не предъявляется.

ИЗОЛЯЦИЯ

2.5.57. На ВЛ 110 кВ и выше должны применяться только подвесные изоляторы; на ВЛ 35 кВ и ниже могут применяться подвесные и штыревые (в том числе опорно-стержневые) изоляторы.
2.5.58. Количество подвесных и тип штыревых изоляторов для ВЛ напряжением 6 кВ и выше выбираются из условия обеспечения надежной работы их в соответствии с "Инструкцией по проектированию изоляции в районах с чистой и загрязненной атмосферой".

Таблица 2.5.15. Минимальное мокроразрядное напряжение штыревых изоляторов

Номинальное напряжение ВЛ, кВ6102035
Действующее мокроразрядное напряжение, кВ28345780

Таблица 2.5.16. Расчетное коммутационное перенапряжение, принимаемое при выборе изоляции ВЛ

Номинальное напряжение ВЛ, кВРасчетная кратность коммутационных перенапряжений

Uk / Uф , наиб. раб

Коммутационные перенапряжения, кВ
1103,0312
1503,0422
2203,0620
3302,7800
5002,51070

2.5.59. При применении подвесных изоляторов с отношением длины пути утечки к строительной высоте более 2,3 гирлянда, выбранная по рабочему напряжению, проверяется по условию воздействия коммутационных перенапряжений, расчетные значения которых приведены в табл. 2.5.17.
2.5.60. На переходных опорах высотой более 40 м количество подвесных изоляторов в гирлянде следует увеличивать по сравнению с принятыми на остальных опорах этой ВЛ на один изолятор на каждые 10 м высоты опоры сверх 40 м.
2.5.61. Коэффициенты запаса прочности изоляторов, т. е. отношение механической нагрузки, разрушающей штыревые и опорно-стержневые изоляторы, или электромеханической разрушающей нагрузки подвесных изоляторов к наибольшей нормативной нагрузке, действующей на изоляторы, должны составлять: при работе ВЛ в нормальном режиме - не менее 2,7; при среднегодовой температуре, отсутствии гололеда и ветра - не менее 5,0; в аварийном режиме для подвесных изоляторов ВЛ 500 кВ - не менее 2,0, а напряжением 330 кВ и ниже - не менее 1,8.
Нагрузки, действующие на изоляторы в аварийном режиме, определяются в соответствии с 2.5.89-2.5.91 и 2.5.93.

Таблица 2.5.17. Количество изоляторов в поддерживающих гирляндах ВЛ 110-500 кВ с металлическими и железобетонными опорами

Тип изолятораКоличество изоляторов, шт., при номинальном напряжении ВЛ, кВ
110150220330500
ПФ6-А (П-4,5)791319-
ПФ6-Б (ПМ-4,5)710142027
ПФ6-В (ПФЕ-4,5)79131926
ПФ6-В (со Знаком качества)79121825
ПФ16-А68111723
ПФ20-А(ПФЕ-16)--101420
П-8,568111622
П-1168111521
ПФЕ-1168111621
ПС6-А (ПС-4,5)810142129
ПС6-Б810142129
ПС-11 (ПС-8,5)78121724
ПС12-А79131926
ПС16-А(ЛС-16)68111622
ПС16-Б (со Знаком качества)68121724
ПС22-А--101521
ПС30-А (ЛС-30)--111622
ПС30-Б--111622

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ, ЗАЗЕМЛЕНИЕ

2.5.62. ВЛ 110-500 кВ с металлическими и железобетонными опорами должны быть защищены от прямых ударов молнии тросами по всей длине линии.
Сооружение ВЛ 110-500 кВ без тросов допускается:
1) в районах с числом грозовых часов в году менее 20;
2) на отдельных участках ВЛ в районах с плохо проводящими грунтами ( Ом·м);
3) на участках трассы с расчетной толщиной стенки гололеда более 20 мм.
Усиления изоляции для случаев, приведенных в п. 1-3, не требуется.
При отсутствии данных о среднегодовой продолжительности гроз можно пользоваться картой районирования территории СССР по числу грозовых часов в году (рис. 2.5.13-2.5.15).

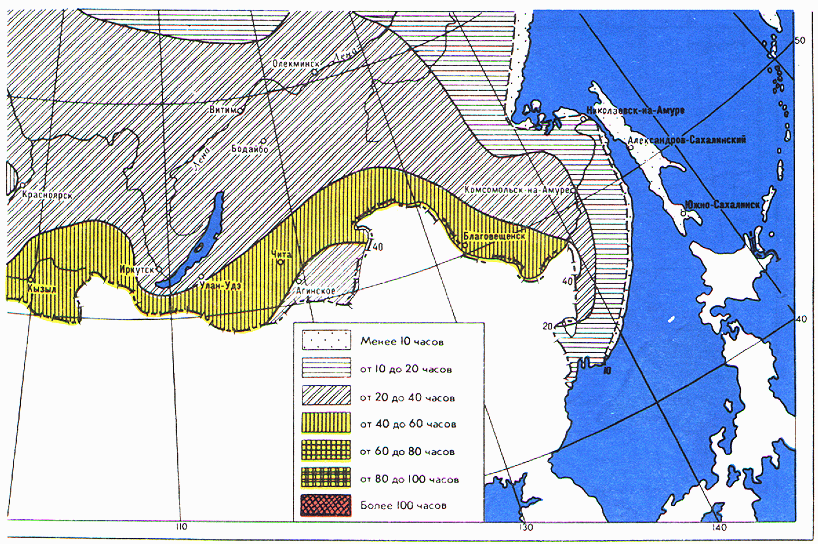

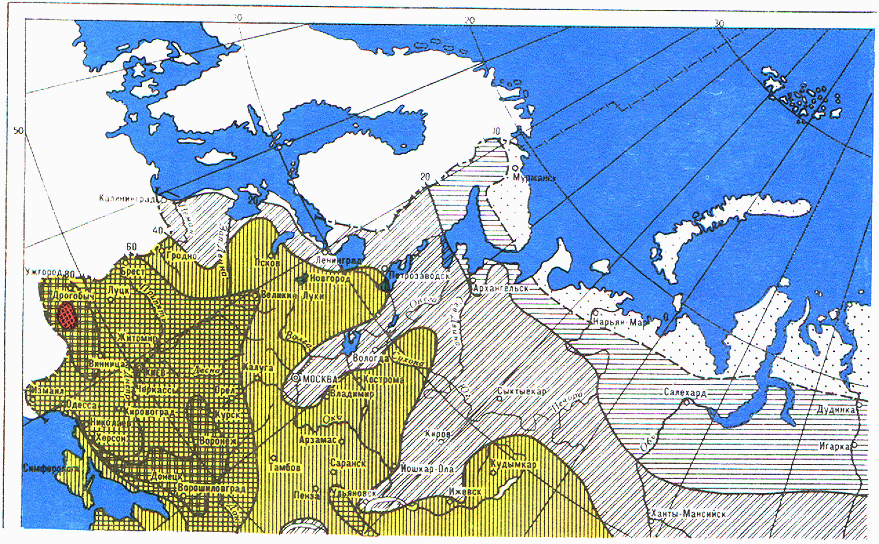

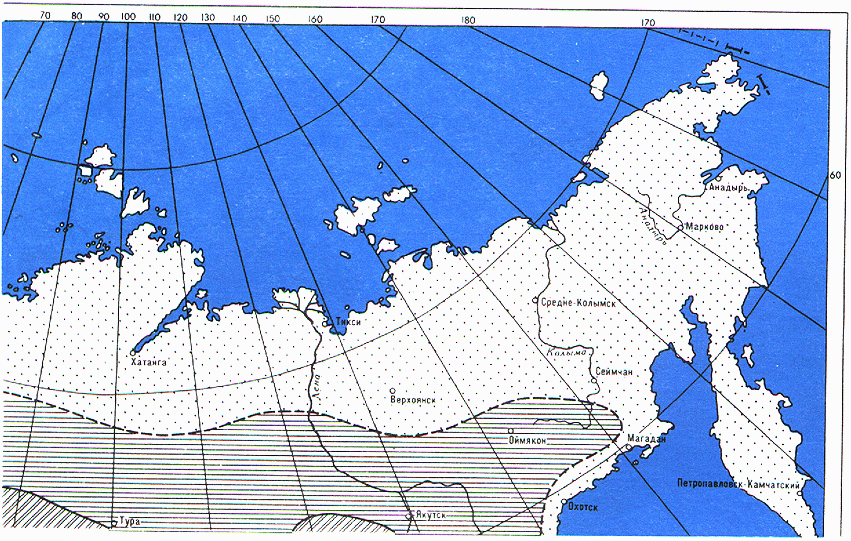

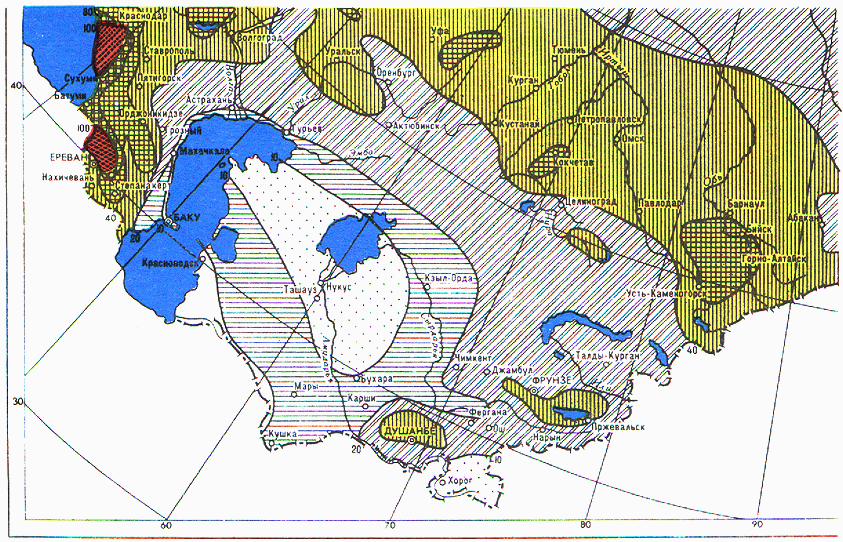

<Рис. 2.5.13. Карта среднегодовой продолжительности гроз. Лист 1
<Рис. 2.5.14. Карта среднегодовой продолжительности гроз. Лист 2
<Рис. 2.5.15. Карта среднегодовой продолжительности гроз. Лист 3
<Рис. 2.5.16. Карта среднегодовой продолжительности гроз. Лист 4
Защита подходов ВЛ к подстанциям должна выполняться в соответствии с требованиями гл. 4.2.
2.5.63. Для ВЛ до 35 кВ применения грозозащитных тросов не требуется. ВЛ 110 кВ на деревянных опорах, как правило, не должны защищаться тросами.
2.5.64. Единичные металлические и железобетонные опоры и другие места с ослабленной изоляцией на ВЛ 35 кВ с деревянными опорами должны защищаться трубчатыми разрядниками или, при наличии АПВ, защитными промежутками, а на ВЛ 110-220 кВ - трубчатыми разрядниками. При отсутствии трубчатых разрядников 110-220 кВ необходимых параметров допускается устанавливать вместо них защитные промежутки.
2.5.65. При выполнении защиты ВЛ от грозовых перенапряжений тросами необходимо руководствоваться следующим:
1. Одностоечные металлические и железобетонные опоры с одним тросом должны иметь угол защиты не более 30°, а с двумя тросами для целей грозозащиты - не более 20°.
2. На металлических опорах с горизонтальным расположением проводов и с двумя тросами угол защиты по отношению к внешним проводам должен быть не более 20°; в III, IV и особом районах по гололеду, а также в районах с частой пляской проводов допускается угол зашиты до 30°.
3. На железобетонных и деревянных опорах портального типа угол защиты по отношению к крайним проводам допускается не более 30°.
4. При защите ВЛ двумя тросами расстояние между ними должно быть не более пятикратного расстояния по вертикали от тросов до проводов.
2.5.66. Расстояния по вертикали между тросом и проводом ВЛ в середине пролета, без учета отклонения их ветром, по условиям защиты от грозовых перенапряжений должны быть не менее приведенных в табл. 2.5.18 и не менее расстояния по вертикали между тросом и проводом на опоре.
При промежуточных значениях длин пролетов расстояния определяются интерполяцией.
2.5.67. Крепление тросов на всех опорах ВЛ 220-500 кВ должно быть выполнено при помощи изолятора, шунтированного искровым промежутком размером 40 мм.
На каждом анкерном участке длиной до 10 км тросы должны быть заземлены в одной точке путем устройства специальных перемычек на анкерной опоре. При большой длине анкерных пролетов количество точек заземления в пролете выбирается таким, чтобы при наибольшем значении продольной электродвижущей силы, наводимой в тросе при КЗ на ВЛ, не происходил пробой искровых промежутков на ВЛ.
Изолированное крепление троса рекомендуется выполнять стеклянными изоляторами.
В случае подвески тросов на нескольких изоляторах, например для плавки гололеда на тросах или для связи, размер искрового промежутка должен быть скоординирован с электрической прочностью гирлянды, на которой подвешен трос.
На подходах ВЛ 220-330 кВ к подстанциям на длине 2-3 км и на подходе ВЛ 500 кВ на длине не менее 5 км, если тросы не используются для емкостного отбора, плавки гололеда или связи, их следует заземлять на каждой опоре.
На ВЛ 150 кВ и ниже, если не предусмотрена плавка гололеда на тросе, изолированное крепление троса следует выполнять только на металлических и железобетонных анкерных опорах. Если такая плавка предусмотрена, то изолированное крепление троса должно быть выполнено по всей длине ВЛ.
Таблица 2.5.18. Наименьшее расстояние между тросом и проводом в середине пролета

Длина пролета, мНаименьшее расстояние между тросом и проводом по вертикали, м
1002,0
1503,2
2004,0
3005,5
4007,0
5008,5
60010,0
70011,5
80013,0
90014,5
100016,0
120018,0
150021,0

2.5.68. На ВЛ с деревянными опорами портального типа расстояние между фазами по дереву должно быть не менее 5 м для ВЛ напряжением 220 кВ, 4,5 м для ВЛ 150 кВ, 4 м для ВЛ 110 кВ, 3 м для ВЛ 35 кВ.
В отдельных случаях для ВЛ 110-220 кВ при наличии обоснований (небольшие токи КЗ, районы со слабой грозовой деятельностью, реконструкция и т.п.), допускается уменьшение указанных расстояний до значения, рекомендованного для ВЛ напряжением на одну ступень ниже.
На одностоечных деревянных опорах допускаются следующие расстояния между фазами по дереву: 2,5 м для ВЛ 35 кВ, 0,75 м для ВЛ 3-20 кВ при условии соблюдения расстояний в пролете согласно 2.5.53.
Применение металлических траверс на деревянных опорах не рекомендуется.

Таблица 2.5.19. Наименьшее допустимое изоляционное расстояние
по воздуху от токоведущих до заземленных частей ВЛ

Расчетное условиеНаименьшее изоляционное расстояние, см, при напряжении ВЛ, кВ
до 102035110150220330500
Грозовые перенапряжения для изоляторов:
штыревых152535-----
подвесных203540100130180260320
Внутренние перенапряжения10153080110160215300
Рабочее напряжение-71025355580115
Обеспечение безопасного подъема на опору--150150200250350450

2.5.69. Кабельные вставки в ВЛ при их длине менее 1,5 км должны быть защищены по обоим концам кабеля от грозовых перенапряжений трубчатыми или вентильными разрядниками. Заземляющий зажим разрядника, металлические оболочки кабеля, а также корпус кабельной муфты должны быть соединены между собой по кратчайшему пути. Заземляющий зажим разрядника должен быть соединен с заземлителем отдельным спуском.
2.5.70. На переходах ВЛ через реки, ущелья и т. п. при высоте опор более 40 м и отсутствии на опорах троса должны устанавливаться трубчатые разрядники.
2.5.71. Для ВЛ, проходящих на высоте до 1000 м над уровнем моря, изоляционные расстояния по воздуху от проводов и арматуры, находящейся под напряжением, до заземленных частей опор должны быть не менее приведенных в табл. 2.5.19.
Изоляционные расстояния по воздуху между токоведущими частями и деревянной опорой, не имеющей заземляющих спусков, допускается уменьшать на 10%, за исключением расстояний, выбираемых по условию безопасного подъема на опору.
При прохождении ВЛ в горных районах наименьшие изоляционные расстояния по рабочему напряжению и по внутренним перенапряжениям должны быть увеличены по сравнению с приведенными в табл. 2.5.19 на 1% на каждые 100 м и выше 1000 м над уровнем моря.
2.5.72. Наименьшие расстояния на опоре между проводами ВЛ в местах их пересечения между собой при транспозиции, ответвлениях, переходе с одного расположения проводов на другое должны быть не менее приведенных в табл. 2.5.20.
2.5.73. Дополнительные требования к защите от грозовых перенапряжений ВЛ при пересечении их между собой и при пересечении ими различных сооружений приведены в 2.5.122, 2.5.129, 2.5.140 и 2.5.152.


Таблица 2.5.20. Наименьшее расстояние между
фазами ВЛ на опоре

Расчетное условиеНаименьшее расстояние между фазами, см, при напряжении ВЛ, кВ
до 102035110150220330500
Грозовые перенапряжения204550135175250310400
Внутренние перенапряжения223344100140200280420
Рабочее напряжение-1520456095140200

2.5.74. На ВЛ должны быть заземлены:
1) опоры, имеющие грозозащитный трос или другие устройства грозоза щиты;
2) железобетонные и металлические опоры ВЛ 3-35 кВ;
3) опоры, на которых установлены силовые или измерительные трансформаторы, разъединители, предохранители или другие аппараты;
4) металлические и железобетонные опоры ВЛ 110-500 кВ без тросов и других устройств грозозащиты, если это необходимо по условиям обеспечения надежной работы релейной защиты и автоматики.
2.5.75. Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 1, должны быть не более приведенных в табл. 2.5.21.
Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 2, должны быть: для ВЛ 3-20 кВ в населенной местности, а также для всех ВЛ 35 кВ - не более приведенных в табл. 2.5.21, для ВЛ 3-20 кВ в ненаселенной местности в грунтах с удельным сопротивлением p до 100 Ом·м - не более 30 Ом, а в грунтах с p выше 100 Ом·м - не более 0,3 p Ом.
Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 3, для ВЛ 110 кВ и выше должны быть не более приведенных в табл. 2.5.22, а для ВЛ 3-35 кВ должны выбираться в соответствии с требованиями 1.7.57 и 1.7.58.
Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 4, определяются при проектировании ВЛ.
Для ВЛ, защищенных тросами, сопротивления заземляющих устройств, выполняемых по условиям грозозащиты, должны обеспечиваться при отсоединенном тросе, а по остальным условиям - при неотсоединенном тросе.
Для опор высотой более 40 м на участках ВЛ, защищенных тросами, сопротивления заземляющих устройств, должны быть в 2 раза меньше по сравнению с приведенными в табл. 2.5.21.
Сопротивления заземляющих устройств опор ВЛ должны обеспечиваться и измеряться при токах промышленной частоты в период их наибольших значений в летнее время. Допускается производить измерение в другие периоды с корректировкой результатов путем введения сезонного коэффициента, однако не следует производить измерение в период, когда на значение сопротивления заземляющих устройств оказывает существенное влияние промерзание грунта.

Таблица 2.5.21. Наибольшее сопротивление заземляющих устройств опор ВЛ

Удельное эквивалентное сопротивление земли P , Ом·мНаибольшее сопротивление заземляющего устройства, Ом
До 10010
Более 100 до 50015
Более 500 до 100020
Более 1000 до 500030
Более 50006·10-3 p

2.5.76. При прохождении ВЛ 110 кВ и выше в местностях с глинистыми, суглинистыми, супесчаными и тому подобными грунтами с удельным сопротивлением < 500 Ом·м следует использовать арматуру железобетонных фундаментов, опор и пасынков в качестве естественных заземлителей без дополнительной укладки или в сочетании с укладкой искусственных заземлителей. В грунтах с более высоким удельным сопротивлением естественная проводимость железобетонных фундаментов не должна учитываться, а требуемое значение сопротивления заземляющего устройства должно обеспечиваться только применением искусственных заземлителей.
Значения сопротивления заземляющих устройств опор ВЛ 3-35 кВ должны обеспечиваться применением искусственных заземлителей, а естественная проводимость фундаментов, подземных частей опор и пасынков (приставок) при расчетах не должна учитываться.
2.5.77. Железобетонные фундаменты опор ВЛ могут быть использованы в качестве естественных заземлителей (исключение см. в 2.5.76 и 2.5.142) при осуществлении металлической связи между анкерными болтами и арматурой фундамента.
Наличие битумной обмазки на железобетонных опорах и фундаментах, используемых в качестве естественных заземлителей, не должно учитываться.
Измерение проводимости железобетонных фундаментов, подземных частей опор и пасынков должно производиться не ранее чем через 2 месяца после их установки.
2.5.78. Для заземления железобетонных опор в качестве заземляющих проводников следует использовать все те элементы напряженной и ненапряженной продольной арматуры стоек, которые металлически соединены между собой и могут быть присоединены к заземлителю.
Стержни арматуры, используемые для заземления, должны быть проверены на термическую стойкость при прохождении токов КЗ. За время КЗ стержни должны нагреваться не более чем на 60°С.
Оттяжки железобетонных опор должны использоваться в качестве заземляющих проводников дополнительно к арматуре. При этом свободный конец тросов оттяжек должен присоединяться к рабочей части оттяжек при помощи специального зажима.
Тросы и детали крепления изоляторов к траверсе железобетонных опор должны быть металлически соединены с заземляющим спуском или заземленной арматурой.
2.5.79. Сечение каждого из заземляющих спусков на опоре ВЛ должно быть не менее 35 мм² , а для однопроволочных спусков диаметр должен быть не менее 10 мм. Допускается применение стальных оцинкованных однопроволочных спусков диаметром не менее 6 мм.
На ВЛ с деревянными опорами рекомендуется болтовое соединение заземляющих спусков; на металлических и железобетонных опорах соединение заземляющих спусков может быть выполнено как сварным, так и болтовым.

АРМАТУРА

2.5.81. Крепление проводов к подвесным изоляторам и крепление тросов следует производить при помощи поддерживающих или натяжных зажимов. Из натяжных зажимов предпочтение следует отдавать зажимам, не требующим разрезания провода. Крепление проводов к штыревым изоляторам следует производить проволочными вязками или специальными зажимами.
2.5.82. Поддерживающие зажимы для подвески проводов могут быть глухими или с заделкой ограниченной прочности. По условию надежности рекомендуется применение глухих зажимов. Подвеску грозозащитных тросов на опорах следует осуществлять только в глухих зажимах.
На больших переходах могут применяться многороликовые подвесы и специальные зажимы.
2.5.83. Соединения проводов и тросов следует производить при помощи соединительных зажимов, сварки, а также при помощи зажимов и сварки в совокупности. В одном пролете ВЛ допускается не более одного соединения на каждый провод или трос.
В пролетах, пересекающих инженерные сооружения, перечисленные в 2.5.118-2.5.160 и 2.6.163-2.5.167, одно соединение на провод (трос) допускается: при сталеалюминиевых проводах с отношением А : С> 4,29 - сечением 240 мм² и более, с отношением А : С >1,46 - любого сечения, при стальных тросах - сечением 120 мм² и более, а также при расщеплении фазы на три сталеалюминиевых провода с отношением А : С >4,29 - сечением 150 мм² и более.
Минимальное расстояние от соединительного зажима до зажима с ограниченной прочностью заделки должно быть не менее 25 м.
2.5.84. Прочность заделки проводов и тросов в соединительных и натяжных зажимах должна составлять не менее 90% предела прочности провода или троса.
2.5.85. Коэффициенты запаса прочности линейной арматуры, т. е. отношение минимальной разрушающей нагрузки к нормативной нагрузке, воспринимаемой арматурой, должны быть не менее 2,5 при работе ВЛ в нормальном режиме и не менее 1,7 в аварийном режиме.
На линиях с механическим напряжением в проводах, превышающим 42% предела прочности при наибольшей нагрузке, до освоения арматуры новых типов допускается уменьшение коэффициентов запаса прочности линейной арматуры в нормальном режиме до 2,3.
Коэффициенты запаса прочности крюков и штырей должны быть не менее 2,0 в нормальном режиме и не менее 1,3 в аварийном режиме.
Нагрузки, действующие на арматуру, крюки и штыри в аварийном режиме, определяются в соответствии с 2.5.89-2.5.91 и 2.5.93.

← Назад к списку новостей
