Принципы работы ИБП и его схема

Все источники бесперебойного питания отличаются друг от друга схемой работы. В зависимости от этого выделяют 3 вида ИБП:

  • Резервные – питание идет от первичной сети, для защиты от импульсов и помех применяются пассивные фильтры, а при отклонении показателей тока от допустимых устройство переключается в резервное питание

  • Интерактивные – по конструктивным особенностям напоминают резервные ИБП, однако отличаются от них
  • Двойного преобразования – входящий переменный ток преобразуется в постоянный, а затем, через инвертор, в переменный. Важный плюс (о нем позже) – постоянное включенные в цепь аккумуляторные батареи, позволяющие быстро переключаться на резервное питание

Все ИБП из нашего модельного ряда относятся к последнему типу – это источники с двойным преобразованием энергии (ещё их называют on-line). Они выполняют защиту электрооборудования от разнообразных сетевых неполадок, включая  искажение или пропадание входного напряжения, а также подавления сетевых высоковольтных импульсов и высокочастотных помех.

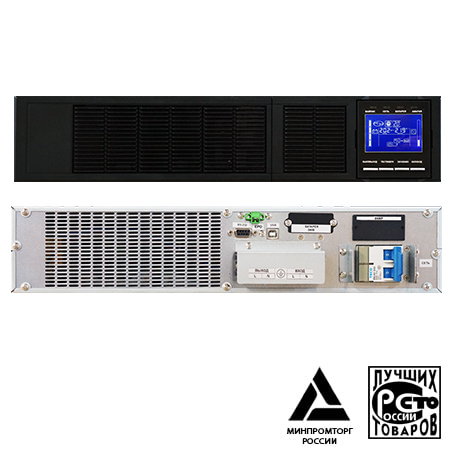

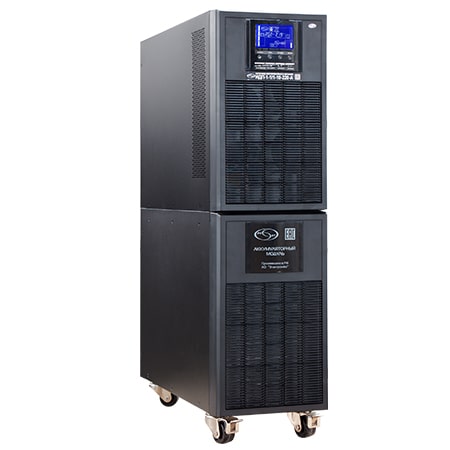

  • Однофазные ИБП ИДП-1: 1, 2, 3, 6, 10, 15, 20 кВА

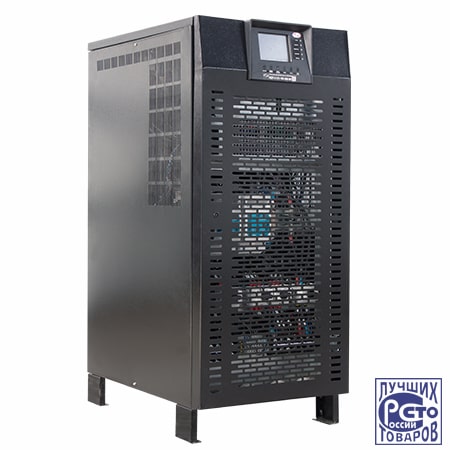

  • Трехфазные ИБП ИДП-2: 10, 15, 20, 30, 40, 60 кВА

  • Трехфазные ИБП ИДП-3: 10, 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, 250 кВА.

  • Трехфазные ИБП ИДП-4: 10, 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, 300, 400 кВА.

Маломощностные однофазные модели ИДП-1 используются  для бытового и технологического оборудования. Трехфазные модели ИДП-2, ИДП-3, ИДП-4 предназначены для бесперебойной подачи электроэнергии как бытовых, так и промышленных потребителей. Это технологические системы, системы жизнеобеспечения, телекоммуникационные сети и т.д.

К моделям источников для трехфазных сетей (для питания оборудования большой мощности) относится, например, ИБП 20 кВа с входным коэффициентом мощности свыше 0,98. Или модель ИБП 80 кВа, у которой мощностный входной коэффициент составляет 0,99.

Главные отличия

Главная особенность источников серии ИДП-1, ИДП-2, ИДП-3 – отсутствие силового трансформатора. В отличие от них источник бесперебойного питания ИДП-4 представляет классическую схему двойного преобразования с выходным трансформатором.

Помимо отсутствия трансформатора источники с двухконтурной (двойной) структурой преобразования оснащены корректором коэффициента мощности, IGBT-модулями, а для работы инвертора применяется современная методика пространственно-векторного управления.

Основные преимущества ИБП online-типа

Принцип действия источников двойного преобразования – входящий переменный ток преобразовывается в постоянный, а затем в переменный, с помощью инвертора. Это наиболее эффективная технология энергообеспечения, так как в ней не подразумевается перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот.

ИБП двойного (on-line) преобразования позволяет моментально переходить на режим резервного электропитания позволяют постоянно включенные в цепь аккумуляторные батареи. Другими словами, время переключения на работу от аккумуляторов в таких источниках равно 0.

Степень защиты обеспечения электроэнергией у онлайн-ИБП – практически 100%, причем вне зависимости от того, в каких режимах работает сам источник (от сети или от АКБ). Именно поэтому такие источники устанавливаются на ответственных потребителях электроэнергии с повышенными требованиями по качеству электропитания (файловые серверы, ЦОД, системы управления, медицинское оборудование и т.д.)

Схема

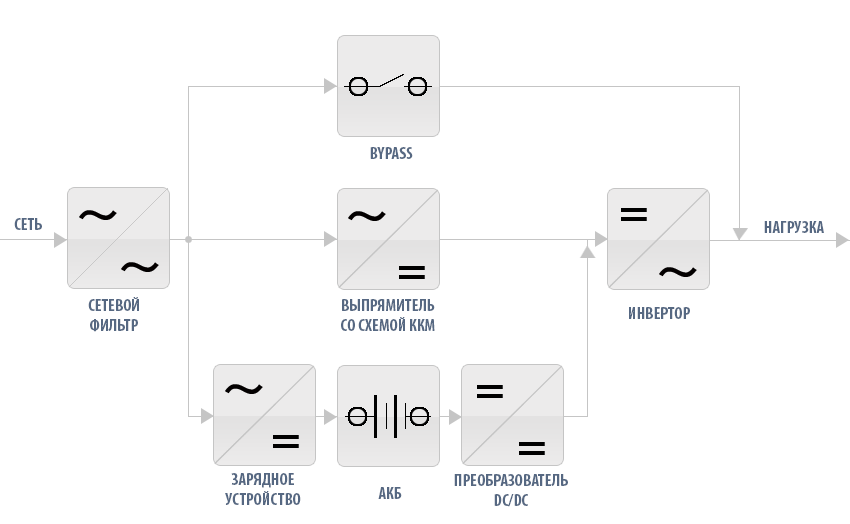

Схема ИБП онлайн-типа следующая:


Подводя итог, можно сказать, что ИБП онлайн-типа являются на сегодняшний день наиболее надежными и технологичными источниками питания. Эти устройства можно применять для защиты любых нагрузок в сети. И даже несмотря на то, что такие источники являются достаточно сложным оборудованием, которое, к тому же, генерирует дополнительное тепло и шум в процессе работы, значение этих недостатков все равно меньше, чем описанных выше преимуществ.
