Система оперативного постоянного тока – СОПТ

Для преобразования, аккумулирования и распределения оперативной постоянной электроэнергии на приборы вторичной коммутации, используются системы оперативного постоянного тока – СОПТ.

Из чего состоит СОПТ?

Для начала стоит немного сказать о терминологии. Данную аббревиатуру можно расшифровать, как совокупность преобразовательных, накопительных и распределительных устройств электроэнергии, необходимых для снабжения постоянным оперативным током всех подсоединенных к нему устройств вторичной коммутации. Электроснабжение осуществляется:

  • В нормальном режиме
  • В течение необходимого времени в случае исчезновения напряжения на шинах собственных нужд

Таким образом, с учетом запроса, который поступает от эксплуатирующей стороны, все комплектующие, входящие в состав СОПТ, могут иметь разное исполнение и параметры. Тем не менее, в большинстве случаев в состав системы оперативного постоянного тока входят следующие элементы:

  • Аккумуляторные батареи (АКБ)
  • Зарядное устройство (ЗУ).
  • Шкафы управления оперативным током (ШУОТ) или аппарат управления оперативным током (АУОТ)

Принцип работы

ЗУ – формирует выпрямляющее напряжение, заряжает аккумуляторные батареи и питает потребители, справляясь со следующими типами нагрузок:

  • Постоянная – питание аппаратуры
  • Временная – в аварийных ситуациях
  • Кратковременная – при запуске электроприборов

АКБ – от них ток поступает на подстанцию в тех случаях, когда по тем или иным причинам (в первую очередь, из-за аварии) там отсутствует ток. Время работы приборов от  АКБ зависит от количества и емкости подключенных батарей.

ШУОТ и АУОТ – шкафы распределения оперативного тока выявляют поврежденные элементы и отключают их при помощи селективных автоматических выключателей. При этом важно использовать выключатели только одного изготовителя.

Виды СОПТ по структуре

Система может иметь 2 вида структур:

  • Централизованная – 1 комплект источников постоянного тока для питания отдельной группы потребителя
  • Децентрализованная – 2 и более комплекта

Одной из наиболее популярных конфигураций СОПТ на сегодняшний день является– аппарат управления оперативным током. В него входят 3 шкафа:

  • оперативного тока и управления
  • аккумуляторных батарей (ШАБ)
  • распределения постоянного оперативного тока (ШР или ШВР)

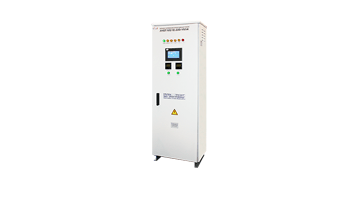

С точки зрения конструкции, ШУОТ и АУОТ – это комплектное низковольтное устройство шкафного типа. Шкафы могут обладать высокой степенью защиты (для обеспечения безопасности установленной внутри аппаратуры). На фасаде устанавливаются измерительные приборы и светосигнальная арматура для мониторинга состояния коммутационных аппаратов и аварийных сигналов. Внутри шкафы поделены на отсеки:

  • Сборной и распределительной шины
  • Функциональной аппаратуры
  • Кабельных присоединений

Защиту от короткого замыкания и перегрузки в щитах обеспечивают коммутационные аппараты. Они создают 3-х уровневую защитную систему:

  1. Защита цепей ввода электроэнергии
  2. Защита цепей разделения электроэнергии по группам электроприёмников
  3. Защита цепей питания непосредственных потребителей

Для чего требуется система оперативного постоянного тока?

Потребители, которым необходимы СОПТ – оперативные цепи защиты, управления, автоматики и телемеханики, сигнализации (аварийная, предупредительная). Это цепи электромагнитов отключения и включения коммутационных аппаратов, устройств управления, автоматики, сигнализации, защиты и измерения, телемеханики и прочего

Все это – вторичные цепи электростанций и подстанций, или, как их называют, цепи собственных нужд. Характерный пример использования СОПТ – электроснабжение оборудования из-за сбоя работы подстанции, аварийное освещение.

Соответственно, система используется в данных цепях для следующих целей:

  • Прием и преобразование переменного тока в постоянный ток
  • Аккумулирование электроэнергии постоянного тока в батареях аккумулятора
  • Распределение постоянного тока напряжением 110 и 220 В
  • Питания линии аварийного освещения от электросети постоянного тока в случае исчезновения питающего напряжения в сети переменного тока
  • Замер и контроль параметров цепей собственных нужд

Принцип действия

СОПТ в автоматическом режиме подсоединяют источник резервного питания (аккумуляторную батарею) и, таким образом, обеспечивают электропитанием предприятия, офисы и учреждения, где по условиям работы электроснабжение должно быть круглосуточным. Используются в одно- и трехфазных сетях переменного тока с нейтралью глухозаземленного типа.

Виды тока и систем (устройств)

Оперативный ток бывает разный. Соответственно, разными бывают и системы его доставки на приборы.

  • Постоянный ОТ (оперативный ток) – в качестве ИП используются аккумуляторная батарея и зарядные устройства
  • Переменный ОТ – в качестве ИП используются измерительные трансформаторы тока, трансформаторы напряжения, трансформаторы собственных нужд, предварительно заряженные конденсаторы
  • Выпрямленный ОТ –  здесь в роли ИП выступают блоки питания и выпрямительные силовые устройства, а также предварительно заряженные конденсаторы.
  • Смешанная – применяется комбинация из перечисленных выше систем.

Основные преимущества применения СОПТ на объектах

  • Удобство эксплуатации, осмотра и технического обслуживания цепей вторичной коммутации (они вынесены в отдельный отсек) и аппаратов первичных цепей
  • Простота адаптации под конкретные нужды того или иного заказчика
  • Возможность использования схем со стационарными и выдвижными автоматическими выключателями селективного и неселективного типов, а также с применением средств защиты, сигнализации и контроля на основе современной релейной аппаратуры и микропроцессорных устройств
  • Простота установки – минимум монтажных работ, так как СОПТ уже может поставляться в виде отдельных шкафов или же в целиком собранном виде

В этих и других преимуществах СОПТ вы сможете убедиться самостоятельно, приобретя системы оперативного постоянного тока производства компании РУСЭЛТ. Мы предлагаем вам многообразие конструктивных решений и гарантируем надежность и высокую функциональность работы оборудования.
