Цена по запросу
| Входные параметры | |
|---|---|
| Тип сети | Трехфазная 3-х проводная |
| Входное напряжение (фазное / линейное) | 220 / 380 В |
| Рабочий диапазон входных напряжений (фазное / линейное) | 187-242 / 323-418 В |
| Частота | 50/60 Гц ± 5% |
| Выходные параметры | |

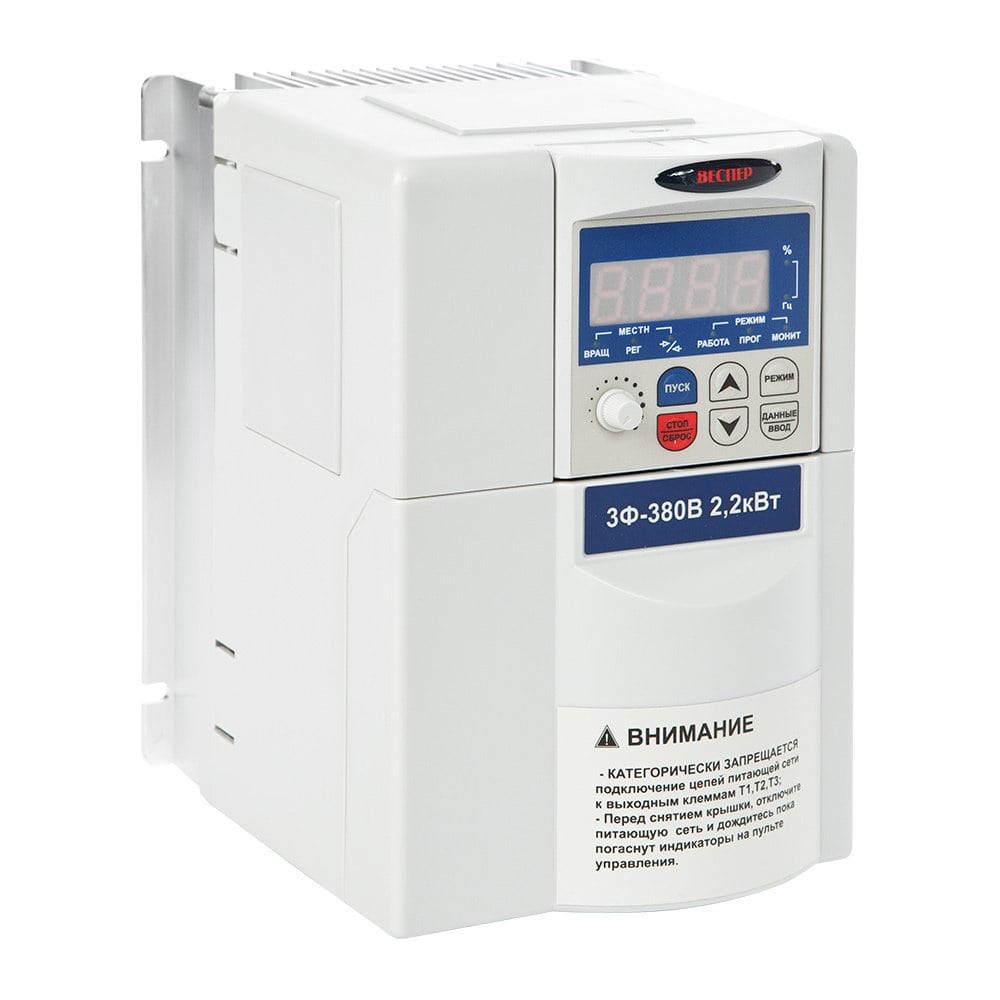

| Мощность двигателя | 2,2 кВт |
| Полная мощность преобразователя | 3 кВА |
| Номинальный ток | 5,2 А |
| Рабочий диапазон выходных напряжений | Трехфазное 0 до ~380 В |
| Режим управления | U/f или управление вектором тока |
| Диапазон управления по частоте | от 0,1 до 650 Гц |
| Момент при пуске | 150% / 1 Гц (при управлении вектором тока) |
| Кратность регулирования скорости | 1:50 (при управлении вектором тока) |
| Точность регулирования скорости | ± 0,5% (при управлении вектором тока) |
| Точность ввода задания | дискретное: 0,01 Гц при управлении с компьютера или контроллера; аналоговое: 0,05 Гц / 50 Гц (10 бит) |
| Ввод задания | Кнопками или потенциометром на пульте управления |
| Функции дисплея | Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / напряжение цепи постоянного тока / выходного напряжения / выходного тока / направления вращения / констант преобразователя / списка ошибок / версии ПО |
| Внешние сигналы | 1. Внешний переменный резистор / 0-10 В / 4-20мА / 10-0 В / 20-4 мА 2.Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и другими функциями |
| Функция ограничения частоты | Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот |
| Несущая частота ШИМ | От 2 до 16 кГц |
| Характеристики U/f | 18 фиксированных и 1 программируемая характеристики |
| Управление разгоном / торможением | Две ступени разгона / торможения (0,1 - 3600 с) и S-кривые |
| Многофункциональные входы | 6 дискретных, 1 или 2 аналоговых, 30 функций |
| Уровни сигналов на дискретных входах | Переключаемые: 0 В / +24В |
| Многофункциональные дискретные выходы | 2 выхода, 16 функций |
| Многофункциональный аналоговый выход | 6 функций |
| Управление по каналу последовательной связи | Через порты RS232 или RS485
Точка-точка (RS232) или многоточечное соединение (RS485)
Установка скорости передачи передачи / количества стоповых бит / четности |
| Тормозной момент | До 20% без внешнего тормозного резистора и 100% с внешним тормозным резистором |
| Сервисные функции | |
| Защита двигателя от перегрузки | Защита двигателя (с устанавливаемой характеристикой) и преобразователя (150% в течение 1 мин) |
| Защита предохранителем | При срабатывании встроенного предохранителя двигатель останавливается |
| Защита при коротком замыкании на выходе | Электронная защита |
| Защита при перегрузке по напряжению | При напряжении цепи постоянного тока > 820 В |
| Защита при недостаточном напряжении | При напряжении цепи постоянного тока < 380 В |
| Защита при кратковременном отключении питания | При потере питания на время от 15 мс до 2 с возможен перезапуск с определением скорости |
| Защита от токов утечек | Электронная защита |
| Предотвращение срыва вращения | Защита от срыва при разгоне / торможении / работе |
| Другие защитные функции | Защита от перегрева радиаторов, определение по моменту, защита от ошибок подключения клемм управления, запрет обратного вращения, запрет пуска после перерывов в питании или аварийного останова, блокировка изменения констант |
| Другие сервисные функции | Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от ПК или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций |
| Конструктивное исполнение | |
| Подключение к сети | 3-х проводное, клеммная колодка |
| Подключение нагрузки | 3-х проводное, клеммная колодка |
| Температура окружающей среды | от -10°С до +50°С |
| Относительная влажность воздуха | Не более 95% (без конденсата) |
| Предназначен для эксплуатации | Внутри помещения, защищенного от коррозионных газов и пыли |
| Высотность | Не более 1000 м |
| Вибрация | от 9,81 м/с2 (1g) при менее, чем 20 Гц, до 1,96 м/с2 (0,2g) от 20 до 50 Гц |
| Степень защиты | IP20 |
| Климатическое исполнение | У3 |
| Гарантийный срок эксплуатации | 36 мес. |
| Масса не более, кг | 2 |
| Габариты (ШхВхГ), мм | 128х187х148 |
