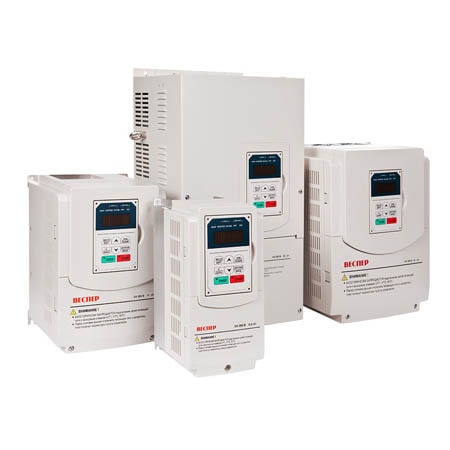

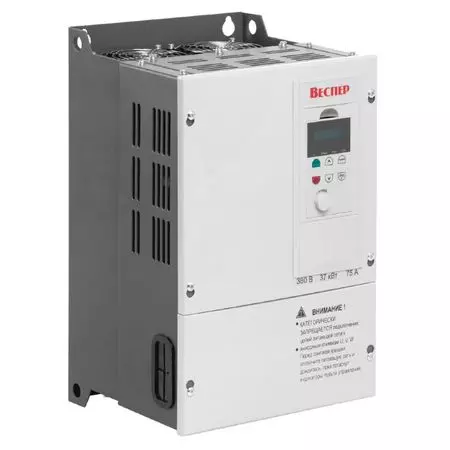

Производитель - ПКФ Веспер
| Входные параметры | |
|---|---|
| Тип сети | Трехфазная |
| Частота | 50/60 Гц ± 5% |
| Выходные параметры | |
| Мощность двигателя | 30 кВт |
| Полная мощность преобразователя | 40 кВА |
| Номинальный ток | 60 А |
| Рабочий диапазон выходных напряжений | Трехфазное 380 ~ 480 В |
| Диапазон выходной частоты, Гц | Скалярный режим: 0,01 ~400 Векторный режим: 0,01 ~200 |
| Источник питания | |
| Номинальное входное напряжение, частота | 3ф, 380~480В (пропорционально входному напряжению) |
| Допустимые колебания входного напряжения | -15% +10% |
| Допустимые колебания частоты | ± 5% |
| Характеристики управления | |
| Режимы управления | Скалярный режим: (U/f) Векторный режим: (без обратной связи) |
| Пусковой момент | Скалярный режим: 150% (3 Гц) Векторный режим: 150% (1 Гц) |
| Точность по скорости | Скалярный режим: 3% Векторный режим: ± 0,5% |
| Диапазон регулирования по скорости | Скалярный режим: 1:40 Векторный режим: 1:50 |
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц |
| Разрешение выходной частоты | 0,01 Гц |
| Несущая частота ШИМ | От 1 до 5 кГц |
| Характеристики U/f | 15 фиксированных и 1 пользовательская характеристика |
| Задания частоты | Кнопки/потенциометр пульта управления Аналоговые входы Дискретные входы Линия интерфейсной связи |
| Управление | Кнопки ПУСК/СТОП пульта управления Дискретные входы Линия интерфейсной связи |
| Время разгона / торможения | 0,1 ~ 3600,0 сек. |
| Тормозной момент | До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором) |
| Другие функции | Определение перегрузки, 15 фиксированных скоростей, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок |
| Коммуникационные функции | Встроенный RS485
Протокол: Modbus RTU, Modbus ASCII |
| Тормозной момент | До 20% без внешнего тормозного резистора и 120% с внешним тормозным резистором |
| Защитные функции | |
| Мгновенная защита | 150% номинального тока ПЧ |
| Защита преобразователя от перегрузки | 120% номинального тока ПЧ в течение 1 мин. 130% номинального тока ПЧ в течение 3 сек. |
| Защита двигателя от перегрузки | Электронная защита |
| Защита от повышенного напряжения | Отключение выхода при напряжении на шине ПТ более 820В |
| Защита от пониженного напряжения | Отключение выхода при напряжении на шине ПТ более 380В |
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания |
| Защита от перегрева | Электронная аппаратная защита |
| Защита от неисправности заземления | Электронная аппаратная защита |
| Дополнительные защитные функции | Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам. |
| Конструктивное исполнение | |
| Температура эксплуатации | от -10°С до +40°С |
| Относительная влажность воздуха | Не более 95% (без конденсата) |
| Вибрация | до 20 Гц - 1g (9,8 м/с2); 20~50 Гц - 0,6g (5,9 м/с2) |
| Степень защиты | IP00 |
| Гарантийный срок эксплуатации | 12 мес. |
| Масса не более, кг | 13,4 |
| Габариты (ШхВхГ), мм | 250х400х237 |
