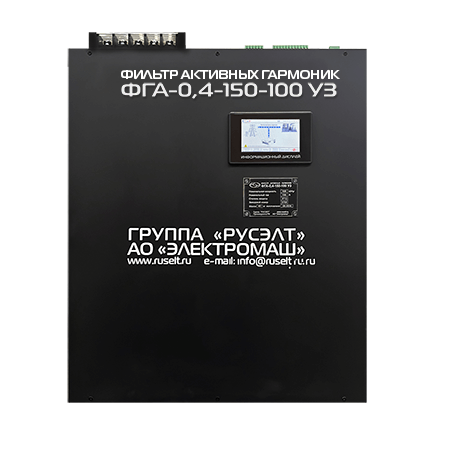

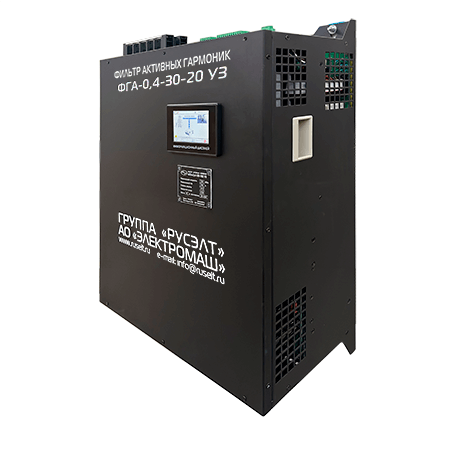

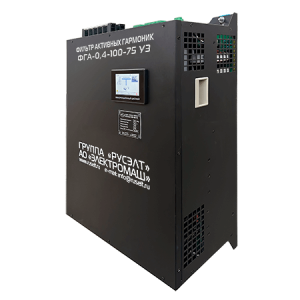

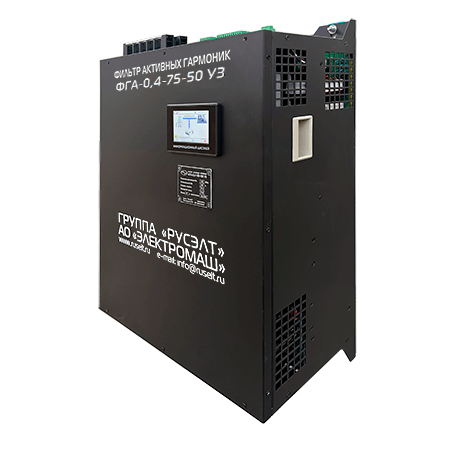

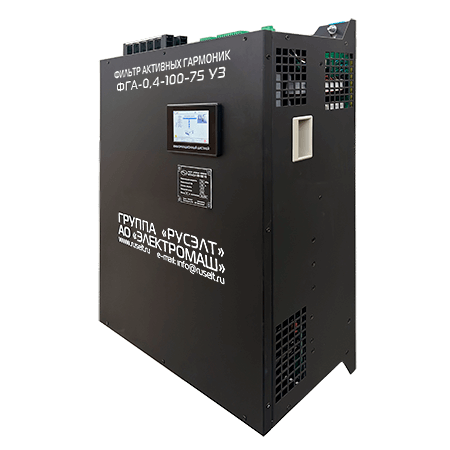

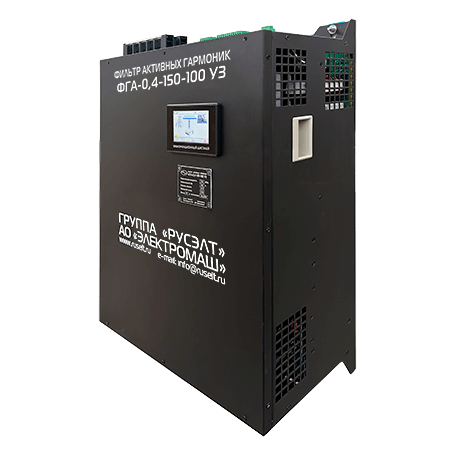

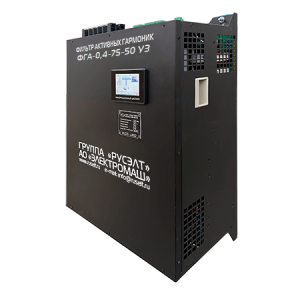

Активный фильтр гармоник подключается параллельно в электрическую сеть, через внешний трансформатор тока (CT) в реальном времени обнаруживает ток нагрузки и с помощью DSP (цифровой сигнальный процессор) вычисляет и извлекает гармонические компоненты нагрузки. С использованием технологии преобразования с ШИМ (широтно-импульсная модуляция) управляется IGBT (биполярный транзистор с изолированным затвором), что позволяет инвертировать внутреннее преобразующее устройство для генерирования тока, равного по величине току гармоник нагрузки, но противоположного по направлению, и вводить этот ток в электрическую сеть, тем самым выполняя функцию фильтрации гармоник. Допустимо два способа монтажа: монтаж в стойку и настенный.
С развитием отрасли преобразовательной техники на различных производствах страны возникла необходимость в эффективной фильтрации гармонических искажений. Для решения этой задачи используются активные фильтры гармоник серии ФГА. Данные устройства способны фильтровать гармоники от 2-го до 50-го порядка, обеспечивая высокое качество электроэнергии. Благодаря модульной конструкции, фильтры серии ФГА позволяют гибко наращивать мощность в зависимости от изменяющихся потребностей потребителей, что делает их универсальным решением для современных производств.
Технические характеристики
Номинальный ток модуля: 30; 50; 75; 100; 150 А;
Возможность подключения до 6 модулей разных номиналов;
Максимальный ток фильтра 900 А.
Подключение к трехфазной четырехпроводной сети 380 В ±20%;
Коррекция компенсации реактивной мощности ≥99%;
Эффективность фильтрации гармоник, более 97%;
Мгновенное время отклика, менее 50 мкс;
Функции защиты активного фильтра гармоник
Защита от перенапряжения на входе;
Защита при обрыве фазы на входе;
Защита шины постоянного тока от перенапряжения;
Защита шины постоянного тока от пониженного напряжения;
