Сухие трансформаторы 250/10 типа ТСЗЛ обладают следующими преимуществами:
• повышенный уровень пожаробезопасности за счет огнестойких компонентов;
• пониженный шумовой фон при эксплуатации в различных режимах;
• возможность монтажа в непосредственной близости к потребителям, что снижает потери при транспортировке электроэнергии;
• низкие затраты на эксплуатацию и обслуживание из-за отсутствия необходимости проверки и замены масла;
• удобные массогабаритные характеристики для компактного размещения в помещениях;
• стойкость изоляции к механическим воздействиям, влажности, окислению. устойчивость к токам короткого замыкания и бесперебойная работа при грозовых и коммутационных скачках напряжения в сетях;
• соответствие экологическим нормам, нет опасности утечки токсичного масла

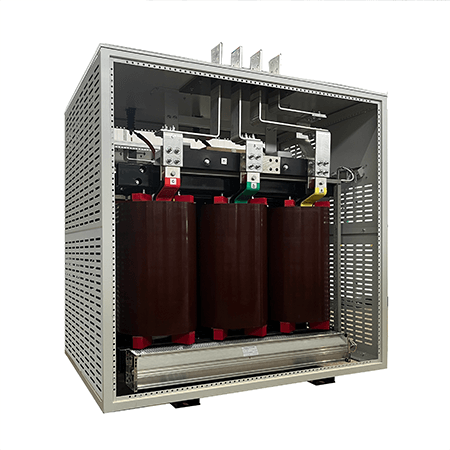

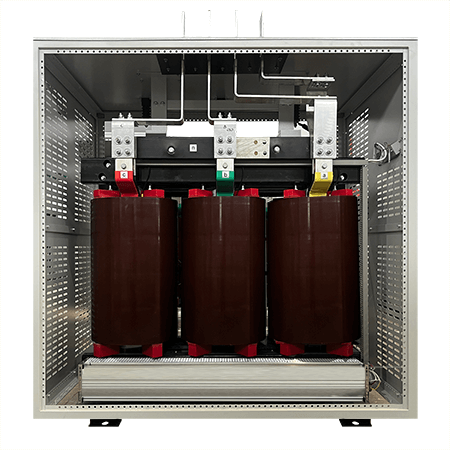

Трансформатор серии ТСЗЛ – сухие закрытые силовые трансформаторы с литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц.
Цена сухого трансформатора номинальной мощностью 250 кВа зависит от типа изоляции (алюминиевая или медная) обмоток и класса нагревостойкости изоляции обмоток (F или Н)
Трансформаторы могут быть выполнены с разным расположением вводов ВН/НН (верхним, боковым, нижнем) кабельным вводом.
|
Входные параметры
|
|
Тип сети
|
трехфазная 4-х проводная
|
|
Номинальное входное напряжение
|
10 кВ
|
|
Частота входного напряжения
|
50 Гц
|
|
Выходные параметры
|
|
Номинальная мощность
|
250 кВА
|
|
Номинальное выходное напряжение
|
400 В
|
|
Частота выходного напряжения
|
50 Гц
|
|
Форма выходного напряжения
|
синусоида
|
|
КПД, не менее
|
98 %
|
|
Диапазон изменения нагрузки
|
0 - 100%
|
|
Потери холостого хода (Ро)
|
700 Вт
|
|
Потери короткого замыкания при 75°С
|
2700 Вт
|
|
Потери короткого замыкания при 120°С
|
3000 Вт
|
|
Ток холостого хода
|
1,2 %
|
|
Напряжение короткого замыкания
|
4 %
|
|
Номинальный ток ВН
|
14,4 А
|
|
Номинальный ток НН
|
361,2 А
|
|
Уровень шума
|
55 дБ
|
|
Сервисные функции
|
|
Способ регулирования
|
фиксирующим переключателем ответвлений обмоток ВН
|
Регулирование напряжения на стороне ВН
|
ПБВ ±2х2,5%
|
|
Конструктивное исполнение
|
|
Материал обмоток:
|
Алюминий (медь по заказу)
|
|
Вид охлаждения:
|
AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное
|
|
Температура окружающей среды:
|
-45°С…+40°С (-60°С…+40°С по заказу)
|
|
Степень защиты:
|
IP00/IP21/IP31/IP23/IP33/IP54
|
|
Класс пожаробезопасности:
|
E1
|
|
Класс экологической безопасности:
|
E2
|
|
Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007):
|
F (H по заказу)
|
|
Сейсмостойкость по шкале MSK-64:
|
9 баллов
|
|
Срок службы:
|
не менее 30 лет
|
Гарантийный срок эксплуатации:
|
5 лет
|
|
Декларация соответствия
|
РОСС RU Д-RU.PA01.A.75735/21
|
|
Дополнительные опции
|
|
Сейсмостойкость по шкале MSK-64
|
9 балов под заказ
|
|
Блок контроля температуры РТ-100
|
под заказ
|
|
Комплект тепловых датчиков ТР-100
|
под заказ
|
|
Катки для перемещения трансформатора
|
под заказ
|
|
Принудительная вентиляция
|
под заказ
|
|
Шкаф тепловой защиты и управление вентиляции ШТЗ
|
под заказ
|
|
Виброопоры
|
под заказ
|
