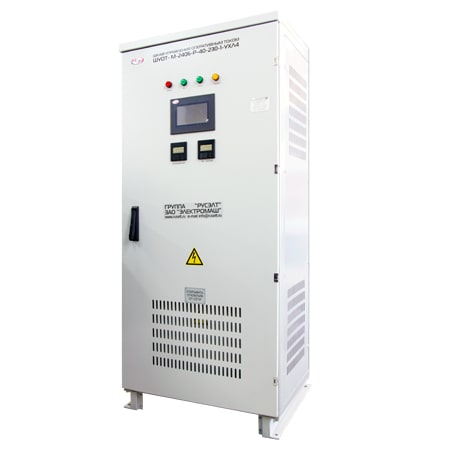

Шкаф управления оперативного тока ШУОТ-2406-15-220-1-УХЛ4

(0)

510 320

Руб.

- +

В наличии

Добавить в корзину

Купить в 1 клик

Лизинг

Производитель: АО Электромаш

Тип сети: Трехфазная 4-х проводная

Номинальный выходной ток: 15(30)

Выходное напряжение: 230 В

Температура окружающей среды: от +1 до + 40 °С

Все характеристики Подробнее

Шкаф управления оперативным током предназначен для питания цепей постоянного тока различных потребителей установленным напряжением и непрерывного заряда аккумуляторных батарей с контролем их состояния. Применяются в системах постоянного тока электростанций и распределительных подстанций объектов электроэнергетики, тяговых подстанций железных дорог, на объектах нефтегазового, горнодобывающего, металлургического комплексов и промышленных предприятий других отраслей.

Входные параметры
Номинальное напряжение (линейное), В	380…600*
Допустимые колебания входного напряжения, %	±10
Количество фаз	3
Номинальная частота, Гц	50
Допустимые колебания частоты, Гц	±5
Коэффициент полезного действия в номинальном режиме, %, не менее	90
Коэффициент мощности, cos φ, не менее	0,56
Выходные параметры
Номинальное напряжение, В	230…155
Номинальный выходной ток, А	20…100
Диапазон регулирования выходного напряжения на нормальном уровне (режим «Подзаряд»), В	90… 240
Диапазон регулирования напряжения на повышенном уровне (режим «Заряд»), В	90… 180
Точность стабилизации выходного напряжения ПЗУ в указанном диапазоне регулирования, не более, %	±0,5
Диапазон регулирования тока АБ в режиме стабилизации тока, А	От 1 до 20
Параметры ПЗУ
Точность стабилизации тока заряда АБ в режиме стабилизации тока в указанном диапазоне регулирования, не более, %	± 1
Коэффициент пульсаций выходного напряжения при номинальной нагрузке, не более, %	± 2
Диапазон регулирования максимально допустимого тока в режиме токоограничения от Iном	0,9-1,2
Система заряда АБ	DIN 41773 (I/U)
Количество отходящих линий	12 (4х6,3А; 4х10 А; 4х16А) *
Аккумуляторные батареи
Номинальная емкость аккумуляторов (С20) до 1,75В, A*ч	55…280 *
Рекомендуемое количество аккумуляторов номинальным напряжением 12В, шт	17…19
Номинальное напряжение, В	204… 108
Напряжение заряда, В	От 234 до 118
Напряжение подзаряда, В	230… 115
Напряжение в конце разряда	От 90 до 192
Время работы от АБ в аварийном режиме, минут	60…300 *
Срок службы, лет	6 …15
Окружающая среда
Температура, °С	+1… +35
Предельная температура, °С	+1… +40
Высота над уровнем моря, м	1 000, при нагрузке 0,85 - 2000
Степень защиты	IP20
Влажность, %	80
Массогабариты и прочие параметры
Габаритные размеры (ВхШхГ)	по согласованию с Заказчиком
Масса, кг (не более)	300

*вся представленная информация о продукции предоставлена в ознакомительных целях и может отличаться от действительной
