Компенсация падения напряжения ВЛ 10 кВ в Вадинском районе Пензенской области

Компенсация падения напряжения ВЛ 10 кВ в Вадинском районе Пензенской области

Группа «Русэлт» в очередной раз показала, что способна решать комплексные задачи по изготовлению и поставке сложного электротехнического оборудования. Менее трех месяцев потребовалось коллективу АО «Электромаш» для разработки, производства и отгрузки в адрес ООО «Сетевая компания», г.Пенза пунктов автоматического регулирования напряжения, поставляемых в рамках задачи по компенсации падения уровня напряжения в высоковольтной линии электропередач на 10 кВ в Вадинском районе Пензенской области в связи со строительством ГК «Дамате» нового комплекса по промышленному выращиванию индейки.

«Рассчитать и обосновать» - именно с этого стартовал проект «Вадинск ВЛ-10». В процессе работы над объектом нашими инженерными службами, на основании исходных данных, предоставленных ООО «Сетевая компания» был произведен расчет потерь напряжения в ВЛ, в связи с подключением нового потребителя, для определения целесообразности и эффективности установки ПАРН вместо строительства новой ВЛ.

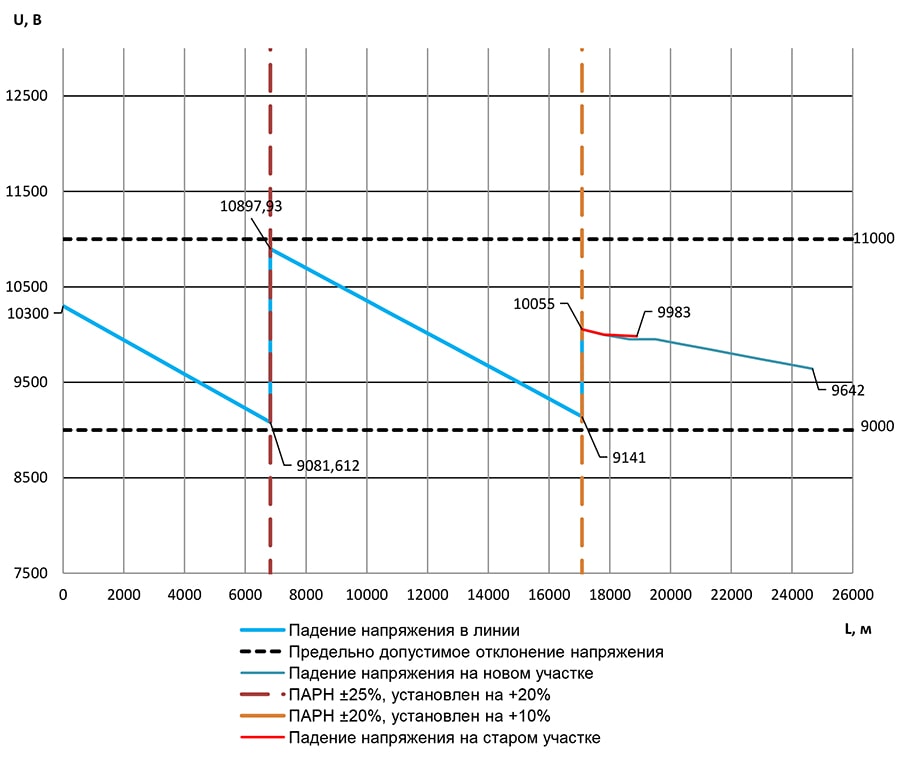

График падения напряжения в линии с учетом регулирования напряжения пунктами автоматического регулирования напряжения
В результате проведенных расчетов были сделаны следующие выводы:
- Подключение нового потребителя приводит к недопустимому отклонению напряжения, превышающему больше чем в 2 раза, предельно допустимое значение. Так, значительная протяженность, высокий уровень загруженности и недостаточная пропускная способность ВЛ, обуславливает уровень падения напряжения на первом распределительном пункте на 24,5% от номинального. На участках же с ответвлениями линий на эксплуатируемые и строящиеся площадки, уровень падения напряжения составляет 20%.
- Для решения задачи по компенсации уровня падения рекомендовалась установка двух пунктов автоматического регулирования напряжения. Для участка «7 километр» был рекомендован ПАРН, номинальным током 400 А, состоящий из трех ВДТ/СН, подключённых по схеме полного треугольника, с диапазоном регулирования 25%. На участке «17 километр» предлагался к установке ПАРН, номинальным током 300 А, с диапазоном регулирования 20%, в полном треугольнике.

На основании рекомендаций, было определено техническое задание на производство ПАРН-С-3-ВДТ/СН-1-400-10000 У1 и ПАРН-С-3-ВДТ/СН-1-300-10000 У1, опорного исполнения, в климатическом исполнении У1, для размещения на опорах линий электропередач, на открытом пространстве. В конце сентября оборудование доставлено на объект «Площадка подращивания P18», где были проведены работы по шефмонтажу, наладке и пуску объекта в промышленную эксплуатацию.

Опыт эксплуатации в электрических сетях показал, что ПАРН – надежное и высокотехнологичное оборудование, которое решает вопрос увеличения пропускной способности с минимальными финансовыми и временными затратами.

ПАРН-С-3-ВДТ/СН-1-400-10000 У1

ПАРН-С-3-ВДТ/СН-1-300-10000 У1

отгрузка ПАРН
