Группа РУСЭЛТ освоила производство модернизированного источника бесперебойного питания ИСТОК серии ИДП-3М.


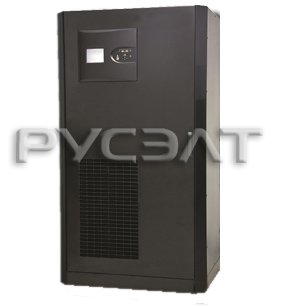

Источник бесперебойного питания ИСТОК серии ИДП-3М Группа РУСЭЛТ освоила производство модернизированного источника бесперебойного питания  ИСТОК серии ИДПТ-3М.

Предлагаем Вашему вниманию модернизированную серию трехфазного бестрансформаторного источника бесперебойного питания с двойным преобразованием  ИСТОК серии ИДП-3М мощностью от 10 до 300 кВА, с активным выпрямителем на биполярных транзисторах с изолированным затвором (IGBT) и новой технологией цифрового управления на основе DSP контроллеров.

Область применения ИДП-3М:
Трехфазная защита и обеспечение бесперебойного питания сервисного оборудования, сервисных комнат, центров обработки данных, промышленных и других важных объектов.

Передовая технология построения ИДП-3М обеспечивает высокие технические характеристики:

- использование IGBT-выпрямителя с DSP контроллером обеспечивает высокий входной коэффициент мощности близкий к 1 (0,99 в номинальном режиме) и низкий коэффициент искажения синусоидальности входного тока (не более 3% при номинальном режиме), что соответствует требованиям по электромагнитной совместимости оборудования с сетью;

- оригинальная схема плавного пуска источника исключает броски входного тока на начальном этапе включения ИБП, что повышает надежность оборудования;
- оптимизация системы охлаждения и выбор современных методов управления силовыми узлами источника позволяет получить  кпд системы не менее 93% в номинальном режиме;
- наличие двунаправленного преобразователя постоянного тока в цепи аккумуляторной батареи (АБ) обеспечивает возможность использование меньшего количества АБ , необходимого для автономной работы ИБП (38 шт. последовательного включения АБ без вывода средней точки), при этом зарядно-разрядная цепь АБ защищена быстродействующими коммутаторами, обеспечивающими повышенную надежность оборудования;
- наличие дополнительного IGBT блока цепи балансировки на входе инвертора относительно нейтральной  точки выходного напряжения инвертора обеспечивает отсутствие постоянной составляющей в выходном напряжении трехфазного напряжении;
- современный алгоритм управления DSP контролером инвертора  ИДП и оптимально выбранных параметров выходного фильтра обеспечивает низкий уровень искажения синусоидальности выходного напряжения при наличие нелинейной нагрузки (менее 3%);
-   наличие быстродействующих контакторов в цепи питания активного IDBT-выпрямителя обеспечивает надежную защиту входа источника и других потребителей, подключенных к ТОП, от воздействия сверх перенапряжений, создаваемых при неисправностях в цепи питания инвертора.

Особенность использования серии ИДП-3М в качестве стабилизатора выходного напряжения при отсутствии АБ:
Отличительной особенностью является  использование серии ИДП-3М в качестве стабилизатора  напряжения при отсутствии АБ. Это обеспечивается возможностью включение ИБП от сети и выход на номинальный режим при отсутствии АБ. При этом нагрузка будет питаться качественным напряжением при изменении  напряжении сети с обеспечением высоких динамических свойств при скачках нагрузки и  возможности работы на нелинейную нагрузку.

Основные узлы структурной схемы ИДП-3М:

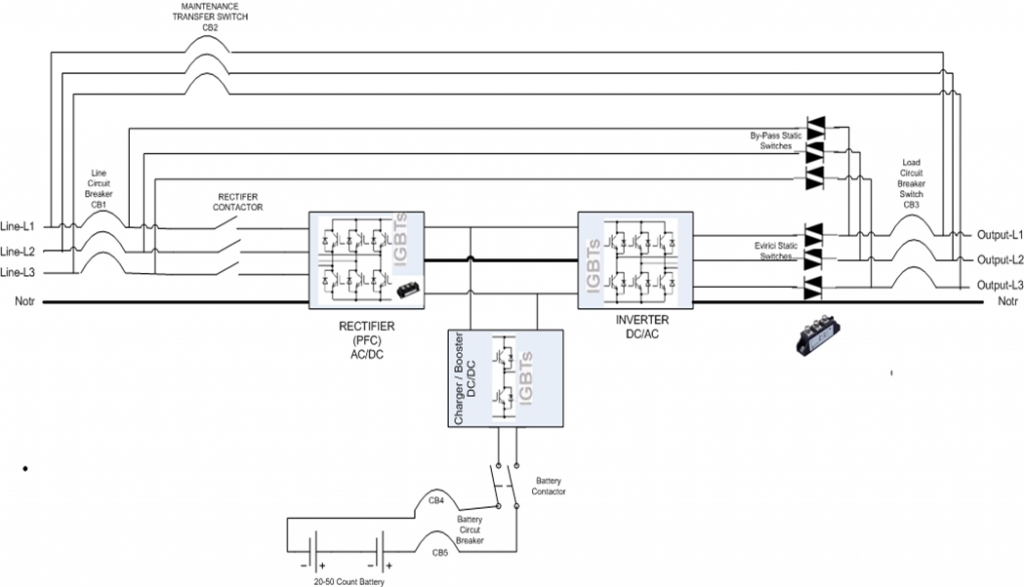

Блок-схема ИБП представлена на рисунке. Назначения узлов ИБП следующие:


- управляемый IGBT-выпрямитель осуществляет преобразование напряжения сети переменного тока в напряжение постоянного тока, обеспечивает стабильное напряжение питания инвертора в сетевом режиме работы ИБП и выполняет функцию корректора коэффициента мощности;
- инвертор преобразует напряжение постоянного тока в синусоидальное напряжение с частотой 50 Гц.;
- блок зарядного устройства и бустера обеспечивает заряд АБ в сетевом режиме и  повышение напряжения АБ до необходимого уровня в автономном режиме;
- статический переключатель цепи байпас - автоматически обеспечивает альтернативный путь для подключения нагрузки непосредственно к сети при аномальных режимах работы ИБП (перегрузке, перегреве, выходе из строя одного из узлов ИБП);
- цепь ручного (механического) байпаса используется при техническом обслуживании ИБП (профилактика, ремонт). При этом внутри ИБП электропитание отсутствует за исключением контактов клеммной колодки при сохранении питания нагрузки от сети;
Аккумуляторная батарея (АБ) обеспечивает запас энергии для питания нагрузки, когда отсутствует или недопустимо искажено сетевое напряжение. АБ размещаются в корпусе ИБП (при емкости до 7 Ач) или в дополнительном шкафу аккумуляторного модуля при требовании в большей емкости.
Схема управления на основе DSP микроконтроллеров осуществляет контроль текущих параметров и управление алгоритмами работы всех узлов ИБП.

Система управления и мониторинг состояния аккумуляторной батареи:
- серия ИДП-3М обладает единой системой цифрового управления, включающей следующие функции: контроль запуска, контроль входного тока, контроль зарядки и перегрева АБ, контроль выходного напряжения и контроль за выключением источника;
- алгоритм управления подзарядки АБ в процессе работы ИДП-3М обеспечивает продолжительный срок службы АБ. Это требует температурной компенсации заряда АБ, которая контролирует внутренние и внешние изменения состояния АБ и соответственно регулирование тока заряда;
- вся информация о состоянии АБ отражается на ЖКИ-дисплее панели управления ИДП-3М
- АБ могут быть протестированы автоматически  или по запросу оператора без необходимости выключения ИБП, что повышает надежность оборудования.


Совместимость ИДП-3М при работе от автономного генератора:
Серия ИДП-3М отлично сочетается с различными источниками электропитания, в том числе с автономными генераторами. Это обеспечивается низким значением коэффициента искажения синусоидальности входного тока (3%) и функцией «мягкого старта». При работе от генератора происходит плавное увеличение мощности, потребляемой ИБП, от 0 до 100%, что позволяет выбирать генератор с номинальной мощностью всего на 20% превышающей мощность ИБП.

Режим параллельной работы:
Серия ИДП-3М позволяет создавать систему с параллельным включением ИБП разной мощности и в разном количестве вплоть до 16 единиц. Особенности параллельной работы заключаются в следующем:
- внутренний стандартный параллельный микропроцессор для всех моделей;
- параллельное соединение осуществляется по кольцевой схеме;
- равномерное разделение общего тока с помощью цифрового контроля;
- возможность управления всей параллельной системой с помощью панели управления одного из ИБП;
- наличие статического байпаса для всех блоков ИБП.
