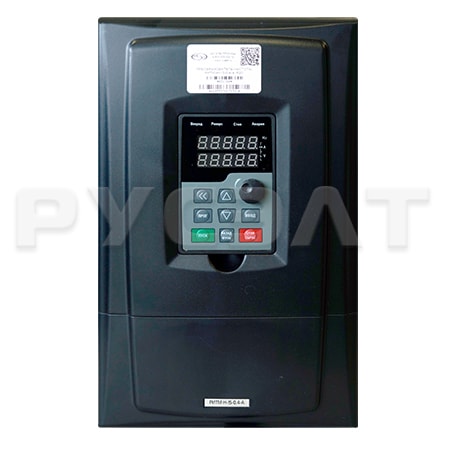

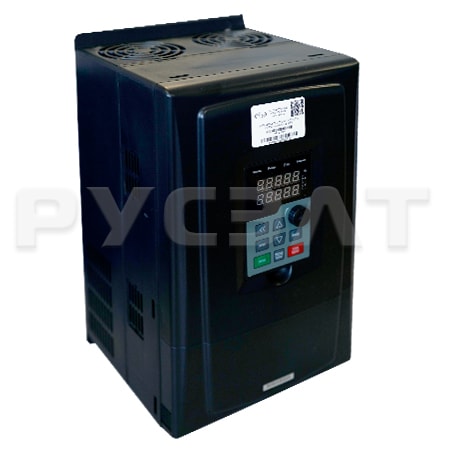

Преобразователь частоты РИТМ-Н-30-0.4

Преобразователь частоты РИТМ-Н-30-0.4

Преобразователь частоты РИТМ-Н-30-0.4
Производитель: АО Электромаш
Мощность: 30 кВт
Выходная частота: 0-200/400/600 Гц
Напряжение: 380 В
Номинальный ток: 62 А
Преобразователь частоты РИТМ-Н-30-0.4
  • Преобразователь частоты РИТМ-Н-30-0.4
  • Преобразователь частоты РИТМ-Н-30-0.4
Производитель: АО Электромаш
Мощность: 30 кВт
Выходная частота: 0-200/400/600 Гц
Напряжение: 380 В
Номинальный ток: 62 А
Преобразователь частоты РИТМ-Н-30-0.4 могут использоваться для управления приводами на большинстве автоматизированных производств. Данные модели идеально подходят в тех случаях, когда требуется максимальная производительность, небольшие габариты и низкая цена.
Параметры преобразователя частоты
Мощность двигателя, кВт30
Тип сетитрехфазная
Входное напряжение, В380
Входная частота, Гц50/60
Входной ток, А62
Выходной ток, А60
Стандартные функции
Выходная частота, Гц0-200/400/600
Несущая частота, кГц0,5-16 (несущая частота автоматически настраивается в зависимости от нагрузки)
Входная частота, ГцЦифровая настройка: 0,01 Аналоговая настройка: максимальная частота х 0,025%
Режим управленияВекторное управление/ векторное управление с замкнутым контуром/ скалярное управление (V/F)
Пусковой моментТип G: 0,3Гц/150% (векторное управление), 0 Гц/180% (векторное управление с замкнутым контуром), тип Р: 0,5Гц/100%
Диапазон скоростей1:200 (векторное управление)
1:1000 (векторное управление с замкнутым контуром)
Точность поддержания скорости±0,5% (векторное управление)
±0,02% (векторное управление с замкнутым контуром)
Перегрузочная способностьТип G: 60с для 150% от номинального тока, 3с для 180% от номинального тока; Тип Р: 60с для 120% от номинального тока, 3с для 150% от номинального тока
Торможение постоянным токомЧастота торможения постоянным током: 0,00 Гц - макс. частота; Время торможения: 0 – 100с; Ток торможение: 0 – 100%.
Встроенный ПЛКНаличие встроенного ПЛК позволяет настраивать до 16 различных скоростей вращения электродвигателя
Встроенный ПИД-регуляторВстроенный ПИД-регулятор позволяет настраивать параметры управления замкнутым контуром
Автоматическое регулирование напряжения (АРН)Преобразователь частоты в автоматическом режиме поддерживает постоянный уровень выходного напряжения при колебаниях напряжения сети
Контроль перенапряжения/перегрузки по токуПоддержка автоматического регулирования тока и напряжения, для избежания перегрузки по току/напряжению
Функция ограничения токаАвтоматическое регулирование тока для избежания срабатывания защиты
Функция ограничения моментаАвтоматическое регулирование момента для предотвращения перегрузки по току (доступно в режиме «Векторное управление»
Дополнительные функции
ЗащитаОбнаружение короткого замыкания двигателя при включении питания, защита от потери фазы ввода/вывода, защита от перегрузки по тока, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и т.д.
Повышенная производительностьПовышение производительности достигается при управлении асинхронным двигателем с помощью режима векторного управления
Защита от аварийного отключенияПреобразователь частоты поддерживает работу в течение короткого времени при аварийном отключении питания
Защита от скачков напряженияВстроенная защита от скачков напряжения для защиты электродвигателя
Контроль времениДиапазон времени: 0,0 - 6500,0 мин
Встроенные протоколы связиModbus-RTU, Profibus-DP, CANopen
Защита электродвигателя от перегреваДополнительная плата расширения ввода/вывода позволяет подключать к преобразователю частоты датчики температуры (РТ100, РТ1000), для защиты двигателя от перегрева
Поддержка подключения энкодеровПоддерживает подключение различных типов энкодеров
Расширенное программное обеспечениеПоддерживает мониторинг в фоновом режиме параметров преобразователя частоты
Управление
Способы управленияПанель управления;
Контрольные клеммы;
Порт последовательной связи;
НастройкиПреобразователь частоты поддерживает 10 различных режимов настроек: цифровая настройка, аналоговая настройка напряжения, аналоговая настройка тока, настройка частоты импульсов, настройка последовательного порта связи, настройка с помощью потенциометра.
Входные терминалыВстроенные: 5 цифровых входов (DI), один из которых поддерживает высокоскоростной импульсных вход до 100кГц, 2 аналоговых входа (AI), которые поддерживают вольтовый вход 0-10 В или токовый вход 4-20мА.
Дополнительные: 5 цифровых входов (DI), 1 аналоговый вольтовый вход 0-10 В
Выходные терминалыВстроенные: 1 высокоскоростной импульсный вход, который поддерживает сигнал 0-100кГц, 1 цифровой выход (DO), 1 релейный выход, 2 аналоговых выхода (АО), которые поддерживают вольтовый выход 0-10 В или токовый выход 4-20мА.
Дополнительные: 1 выходная клемма (DO), 1 релейный выход.
Параметры дисплея
ДисплейLED панель отображает выбранные параметры
Язык интерфейсаРусский, Английский
Копирование параметровС помощью LED панели возможен перенос данных на ПК, с помощью специализированного программного обеспечения
Блокировка клавиш и выбор функцийВозможно частичное или полное блокирования доступа к некоторым параметрам
Параметры окружающей среды
Место установкиУстанавливается в закрытом помещении, где исключено попадание прямого солнечного света, пыли, коррозийного, горючего газа, масла и т.д.
Высота над уровнем моряНе более 1000м
Температура окружающей средыДиапазон рабочей температуры от -10оС до +40оС
ВлажностьОтносительная влажность окружающей среды, не более 95%
Уровень вибрацииНе более 5,9м/с2 (0,6g)
Температура храненияОт -20оС до +60оС
Конструктивное исполнение
Степень защитыIP20
Гарантийный срок эксплуатации24 месяца
Габаритные размеры, мм (ШхВхГ)285х440х206
