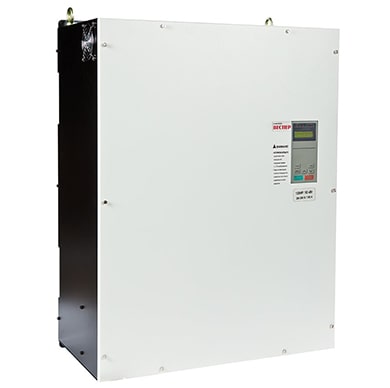

Преобразователь частоты Веспер EI-7011-250Н

Преобразователь частоты Веспер EI-7011-250Н

Преобразователь частоты Веспер EI-7011-250Н
Производитель: ПКФ Веспер
Мощность: 185 кВт
Номинальный ток: 340 А
Выходная частота: до 400 Гц
Напряжение: 380 В
Преобразователь частоты Веспер EI-7011-250Н
  • Преобразователь частоты Веспер EI-7011-250Н
  • Преобразователь частоты Веспер EI-7011-250Н
  • Преобразователь частоты Веспер EI-7011-250Н
Производитель: ПКФ Веспер
Мощность: 185 кВт
Номинальный ток: 340 А
Выходная частота: до 400 Гц
Напряжение: 380 В
Производитель -Веспер, Россия. Частотные преобразователи серии EI-7011 мощностью от 0,75 до 315 кВт предназначены для управления общепромышленным электроприводом, которому не требуется высокоточное поддержание скорости (±2%) и/или момента на валу двигателя (привод станочного оборудования, транспортеры, конвейеры, смесители, дозаторы, системы вентиляции, дымососы, подъемно-транспортные механизмы и т.п.
Входные параметры
Тип сетиТрехфазная 3-х проводная
Входное напряжение (фазное / линейное)220-300 / 380-460 В
Рабочий диапазон входных напряжений (фазное / линейное)187-242 / 323-418 В
Частота50/60 Гц
Выходные параметры
Мощность двигателя185 кВт
Полная мощность преобразователя250 кВА
Номинальный ток340 А
Рабочий диапазон выходных напряжений (фазное / линейное)Трехфазное 0 до ~380-460 В (пропорционально входному)
Метод управленияСинусоидальная широтно-импульсная модуляция
Диапазон управления по частотеот 0,1 до 400 Гц
Точность частотных режимовЦифровая команда:±0,01% (от -10°С до +40°С) Аналоговая команда:±0,1% (при 25°С ±10°С)
Разрешающая способность по частотеУстанавливается уставкой константы в цифровой форме: 0,1 Гц Устанавливается в аналоговой форме: 0,1 Гц
Разрешение по выходной частоте0,1 Гц
Запас по перегрузке120% от номин. выходного тока в течение 1 мин
Аналоговый вход задания частотыот 0 до +10 В (20 кОм), от 4 до 20 мА (250 Ом)
Время разгона / торможения (имеет независимые уставки)от 0,0 до 3600 с
Тормозящий крутящий момент~ 20% без тормозного резистора, с внешним тормозным резистором - 100%
Тормозной прерывательВнешний
Число возможных соотношений U/f15 встроенных соотношений U/f, одно - программируемое без ограничения по напряжению; одно - программируемое с ограничением по напряжению
Сервисные функции
Защита двигателя от перегрузкиЗащищен с помощью электронного термического реле перегрузки
Защита при мгновенной перегрузке по токуДвигатель инерционно останавливается при токе порядка 180% от номинального тока преобразователя
Защита при перегрузке по токуДвигатель начинает инерционно останавливаться через 1 минуту работы при 120% от номинального тока преобразователя
Защита при перегрузке по напряжениюДвигатель инерционно останавливается, если напряжение на шине постоянного тока преобразователя превышает 820 В
Защита при недостаточном напряженииДвигатель инерционно останавливается, если напряжение на шине постоянного тока преобразователя упало до 380 В или ниже
Защита при кратковременном отключении питанияНемедленное отключение при кратковременном прекращении подачи питания на 15 мс и более (заводское значение). Предусмотрена возможность продолжения управления при прекращении подачи питания на время не более 2 с
Перегрев радиатора-теплоотводаЗащищен термистором
Предотвращение срыва вращенияПредотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
Защита от токов утечекЗащищен электронной цепью (нарушение баланса выходных токов)
Индикация заряда шиныСветовой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Конструктивное исполнение
Подключение к сети3-х проводное, клеммная колодка
Подключение нагрузки3-х проводное, клеммная колодка
Температура окружающей средыот -10°С до +40°С
Относительная влажность воздухаНе более 90%
Предназначен для эксплуатацииВнутри помещения, защищенного от коррозионных газов и пыли
ВысотностьНе более 1000 м
Вибрацияот 9,81 м/с2 (1g) при менее, чем 20 Гц, до 1,96 м/с2 (0,2g) от 20 до 50 Гц
Степень защитыIP20
Климатическое исполнениеУ3
Гарантийный срок эксплуатации36 мес.
Масса не более, кг160
Габариты (ВхШхГ), мм830х1250х356
