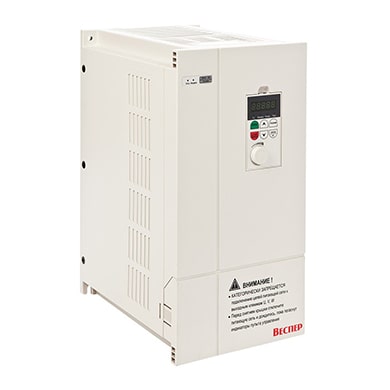

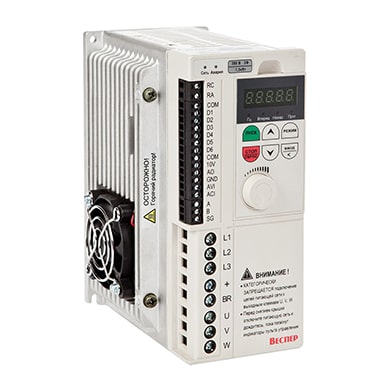

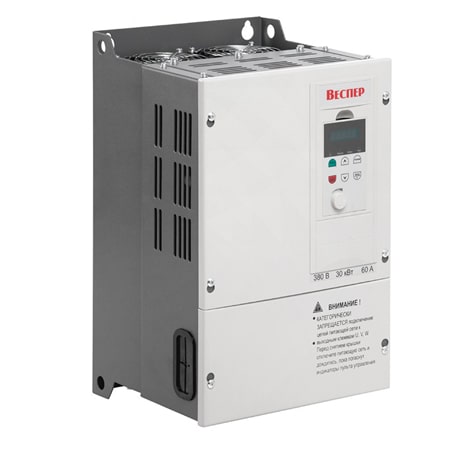

Преобразователь частоты Веспер E4-8400-075Н

Преобразователь частоты Веспер E4-8400-075Н

Преобразователь частоты Веспер E4-8400-075Н
Производитель: ПКФ Веспер
Мощность: 55 кВт
Номинальный ток: 112 А
Выходная частота: 0,01...650 Гц
Напряжение: 380 В
Преобразователь частоты Веспер E4-8400-075Н
  • Преобразователь частоты Веспер E4-8400-075Н
  • Преобразователь частоты Веспер E4-8400-075Н
  • Преобразователь частоты Веспер E4-8400-075Н
Производитель: ПКФ Веспер
Мощность: 55 кВт
Номинальный ток: 112 А
Выходная частота: 0,01...650 Гц
Напряжение: 380 В
Входные параметры
Тип сетиТрехфазная
Частота50/60 Гц ± 5%
Выходные параметры
Мощность двигателя55 кВт
Полная мощность преобразователя75 кВА
Номинальный ток112 А
Рабочий диапазон выходных напряженийТрехфазное 0 до ~380 В
Диапазон выходной частоты, ГцСкалярный режим: 0,01 ~650
Векторный режим: 0,01 ~200
Источник питания
Номинальное входное напряжение, частота3ф, 380~480 В (пропорционально входному напряжению)
Допустимые колебания входного напряжения-15% +10%
Допустимые колебания частоты± 5%
Характеристики управления
Режимы управленияСкалярный режим: (U/f) Векторный режим: (без обратной связи)
Пусковой моментСкалярный режим: 150% (3 Гц) Векторный режим: 150% (1 Гц)
Точность по скоростиСкалярный режим: 3% Векторный режим: ± 0,5%
Диапазон регулирования по скоростиСкалярный режим: 1:40
Векторный режим: 1:50
Разрешение установки частотыЦифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50 Гц
Разрешение выходной частоты0,01 Гц
Несущая частота ШИМОт 1 до 15 кГц
Характеристики U/f15 фиксированных и 1 пользовательская характеристика
Задания частотыКнопки/потенциометр пульта управления Аналоговые входы
Дискретные входы
Линия интерфейсной связи
УправлениеКнопки ПУСК/СТОП пульта управления Дискретные входы
Линия интерфейсной связи
Время разгона / торможения0,1 ~ 3600,0 сек.
Тормозной моментДо 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором)
Другие функцииОпределение перегрузки, 8 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения 1 и 2, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, задание стартовой частоты, сброс ошибок
Коммуникационные функции
Встроенный RS485
Протокол: Modbus RTU, Modbus ASCII
Тормозной моментДо 20% без внешнего тормозного резистора и 120% с внешним тормозным резистором
Сервисные функции
Мгновенная защита200% номинального тока ПЧ
Защита преобразователя от перегрузки150% номинального тока ПЧ в течение 1 мин. 180% номинального тока ПЧ в течение 3 сек.
Защита двигателя от перегрузкиЭлектронная защита
Защита от повышенного напряженияОтключение выхода при напряжении на шине ПТ более 410 В (класс 220 В) и 820 В (класс 380 В)
Защита от пониженного напряженияОтключение выхода при напряжении на шине ПТ более 190 В (класс 220 В) и 380 В (класс 380 В)
Автоперезапуск после провалов питанияАвтоматический пуск преобразователя после восстановления питания
Защита от перегреваЭлектронная аппаратная защита
Защита от неисправности заземленияЭлектронная аппаратная защита
Дополнительные защитные функцииСнижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам, защита двигателя от превышения температуры (датчик РТС).
Конструктивное исполнение
Подключение к сети3-х проводное, клеммная колодка
Подключение нагрузки3-х проводное, клеммная колодка
Температура эксплуатацииот -10°С до +50°С
Относительная влажность воздухаНе более 95% (без конденсата)
Вибрациядо 20 Гц - 1g (9,8 м/с2); 20~50 Гц - 0,6g (5,9 м/с2)
Степень защитыIP20
Гарантийный срок эксплуатации12 мес.
Масса не более, кг26,7
Габариты (ШхВхГ), мм320х524х272
