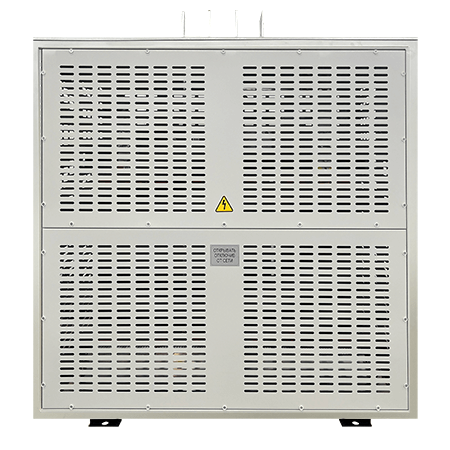

Трехфазный сухой трансформатор с литой изоляцией ТСЛ-250/6

Трехфазный сухой трансформатор с литой изоляцией ТСЛ-250/6

Трехфазный сухой трансформатор с литой изоляцией ТСЛ-250/6
Производитель: АО Электромаш
Мощность: 250 кВА
Номинальное входное напряжение: 6 кВ
Трехфазный сухой трансформатор с литой изоляцией ТСЛ-250/6
Производитель: АО Электромаш
Мощность: 250 кВА
Номинальное входное напряжение: 6 кВ
Трансформатор серии ТСЛ-250/6 (ТСГЛ) – сухие силовые трансформаторы с геафолевой литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Серия ТСГЛ выполнена с вводами внутри кожуха.
Входные параметры
Тип сетитрехфазная 4-х проводная
Номинальное входное напряжение6 кВ
Частота входного напряжения50 Гц
Выходные параметры
Номинальная мощность250 кВА
Номинальное выходное напряжение400 В
Частота выходного напряжения50 Гц
Форма выходного напряжениясинусоида
КПД, не менее98 %
Диапазон изменения нагрузки0 - 100%
Потери холостого хода (Ро)700 Вт
Потери короткого замыкания при 75°С2700 Вт
Потери короткого замыкания при 120°С3000 Вт
Ток холостого хода1,2 %
Напряжение короткого замыкания4 %
Номинальный ток ВН24,06 А
Номинальный ток НН360,9 А
Уровень шума55 дБ
Сервисные функции
Способ регулированияфиксирующим переключателем ответвлений обмоток ВН
Регулирование напряжения на стороне ВН
ПБВ ±2х2,5%
Конструктивное исполнение
Материал обмоток:Алюминий (медь по заказу)
Вид охлаждения:AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное
Температура окружающей среды:-45°С…+40°С (-60°С…+40°С по заказу)
Степень защиты:IP00/IP21/IP31/IP23/IP33/IP54
Класс пожаробезопасности:E1
Класс экологической безопасности:E2
Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007):F (H по заказу)
Сейсмостойкость по шкале MSK-64:9 баллов
Срок службы:не менее 30 лет
Гарантийный срок эксплуатации:
5 лет
Декларация соответствияРОСС RU Д-RU.PA01.A.75735/21
Дополнительные опции
Сейсмостойкость по шкале MSK-649 балов под заказ
Блок контроля температуры РТ-100под заказ
Комплект тепловых датчиков ТР-100под заказ
Катки для перемещения трансформаторапод заказ
Принудительная вентиляцияпод заказ
Шкаф тепловой защиты и управление вентиляции ШТЗпод заказ
Виброопорыпод заказ
