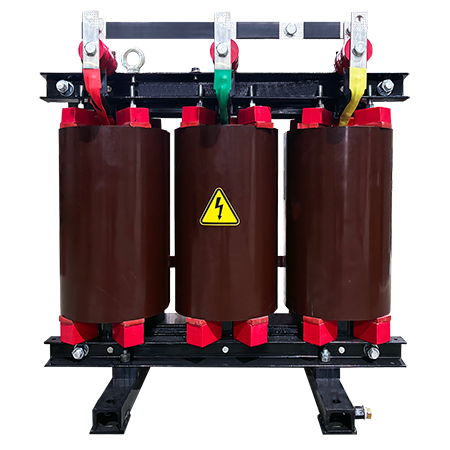

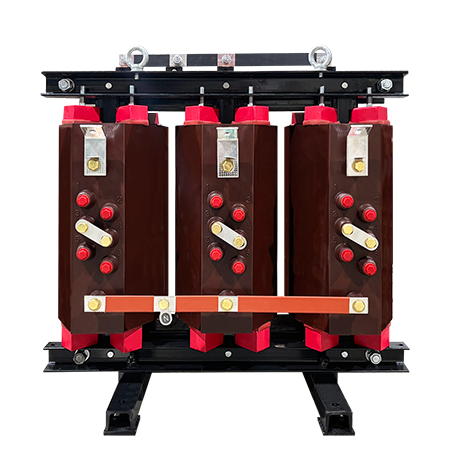

Трансформатор ТСЛ-160/10

Трансформатор ТСЛ-160/10

Трансформатор ТСЛ-160/10
Производитель: АО Электромаш
Мощность: 160 кВА
Номинальное входное напряжение:10 кВ
Трансформатор ТСЛ-160/10
Производитель: АО Электромаш
Мощность: 160 кВА
Номинальное входное напряжение:10 кВ
Трансформатор серии ТСЛ (ТСГЛ) – сухие силовые трансформаторы с геафолевой литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Серия ТСГЛ выполнена с вводами внутри кожуха.
Входные параметры
Тип сети трехфазная 4-х проводная
Номинальное входное напряжение 10 кВ
Частота входного напряжения 50 Гц
Выходные параметры
Номинальная мощность 160 кВА
Номинальное выходное напряжение 62 В
Частота выходного напряжения 50 Гц
Форма выходного напряжения синусоида
КПД, не менее 98 %
Диапазон изменения нагрузки 0 - 100%
Потери холостого хода (Ро) 620 Вт
Потери короткого замыкания при 75°С 2070 Вт
Потери короткого замыкания при 120°С 2300 Вт
Ток холостого хода 1,6 %
Напряжение короткого замыкания 4 %
Номинальный ток ВН 9,24 А
Номинальный ток НН 230,9 А
Уровень шума 55 дБ
Сервисные функции
Способ регулирования фиксирующим переключателем ответвлений обмоток ВН
Регулирование напряжения на стороне ВН
ПБВ ±2х2,5%
Конструктивное исполнение
Материал обмоток: Алюминий (медь по заказу)
Вид охлаждения: AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное
Температура окружающей среды: -45°С…+40°С (-60°С…+40°С по заказу)
Степень защиты: IP00/IP21/IP31/IP23/IP33/IP54
Класс пожаробезопасности: E1
Класс экологической безопасности: E2
Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007): F (H по заказу)
Сейсмостойкость по шкале MSK-64: 9 баллов
Срок службы: не менее 30 лет
Гарантийный срок эксплуатации:
5 лет
Декларация соответствия РОСС RU Д-RU.PA01.A.75735/21
Дополнительные опции
Сейсмостойкость по шкале MSK-64 9 балов под заказ
Блок контроля температуры РТ-100 под заказ
Комплект тепловых датчиков ТР-100 под заказ
Катки для перемещения трансформатора под заказ
Принудительная вентиляция под заказ
Шкаф тепловой защиты и управление вентиляции ШТЗ под заказ
Виброопоры под заказ
