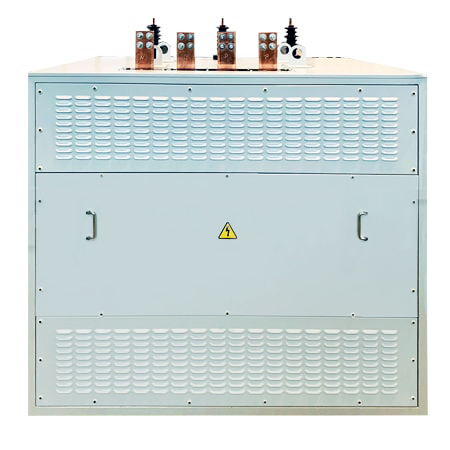

Трансформатор силовой защищенный ТСЗ-160/10

Трансформатор силовой защищенный ТСЗ-160/10

Трансформатор силовой защищенный ТСЗ-160/10
Производитель: АО Электромаш
Мощность: 160 кВА
Напряжение: 10/ 10,5 кВ
Трансформатор силовой защищенный ТСЗ-160/10
Производитель: АО Электромаш
Мощность: 160 кВА
Напряжение: 10/ 10,5 кВ
Трансформаторы серии ТСЗ - сухие силовые трехфазные трансформаторы с изоляцией "Номекс", с кожухом. Предназначены для преобразования переменного напряжения промышленной частоты 50 Гц, в помещениях с повышенными требованиями в части пожаробезопасности и взрывозащищенности.
Трансформаторы изготавливаются в защитном кожухе с классом защиты стандартного исполнения IP21, по требованию заказчика до IP54.

Входные параметры
Тип сети трехфазная 4-х проводная
Номинальное входное напряжение 10/ 10,5 кВ
Частота входного напряжения 50 Гц
Выходные параметры
Номинальная мощность 160 кВА
Номинальное выходное напряжение 0,23 / 0,4 кВ
Частота выходного напряжения 50 Гц
Форма выходного напряжения синусоида
КПД, не менее 98 %
Напряжение короткого замыкания 4,5 %
Сервисные функции
Регулирование напряжения ПБВ переключение без возбуждения
Ступени регулирования 5
Диапазон регулирования -5,0%; -2,5 %; 0%; +2,5%; +5% от Uном
Конструктивное исполнение
Схема соединения Y/Yн-0 / Д/Yн-11
Подключение нагрузки 4-х проводное, контактный зажим
Класс нагревостойкости обмоток H (180 °С)
Срок службы не менее 25 лет
Гарантийный срок эксплуатации 24 месяца
Климатическое исполнение (ГОСТ 15150) У3, УХЛ1,УХЛ2, УХЛ3
Температура окружающей среды -45...+40 °С
Относительная влажность воздуха при температуре +25 °С, не более 98 %
Степень защиты (по ГОСТ 14254) IP21 - IP54
Механические воздействия (ГОСТ 17516.1) М1
Охлаждение естественное воздушное AN(C)
Материал обмоток алюминий / медь
Сейсмостойкость по шкале MSK-64 6 баллов (9 баллов по заказу)
