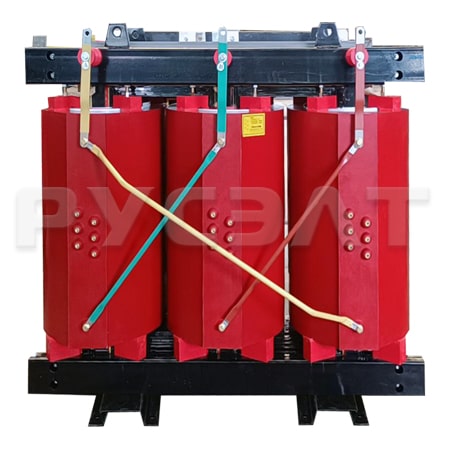

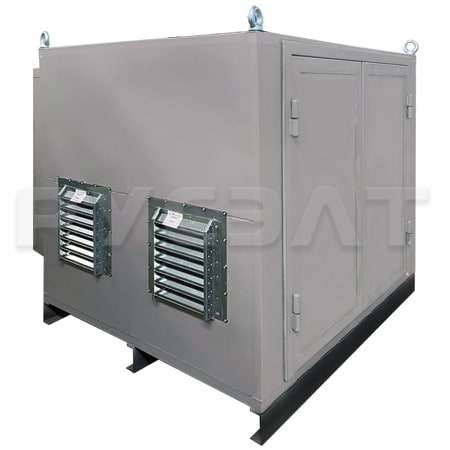

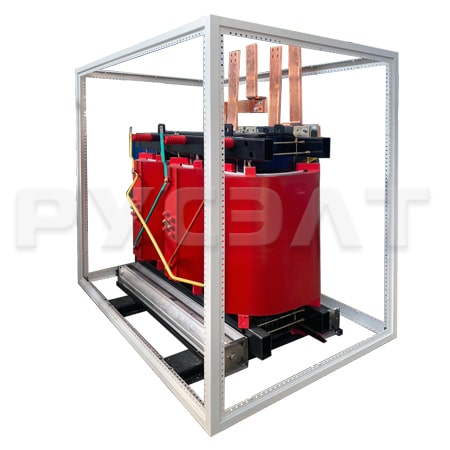

Трансформатор сухой защищенный ТСЗЛ-1250/10

Трансформатор сухой защищенный ТСЗЛ-1250/10

Трансформатор сухой защищенный ТСЗЛ-1250/10
Производитель: АО Электромаш
Мощность: 1250 кВА
Номинальное входное напряжение: 10 кВ
Трансформатор сухой защищенный ТСЗЛ-1250/10
  • Трансформатор сухой защищенный ТСЗЛ-1250/10
  • Трансформатор сухой защищенный ТСЗЛ-1250/10
  • Трансформатор сухой защищенный ТСЗЛ-1250/10
Производитель: АО Электромаш
Мощность: 1250 кВА
Номинальное входное напряжение: 10 кВ
Сухие трансформаторы 1250/10 типа ТСЛ обладают следующими преимуществами:

• повышенный уровень пожаробезопасности за счет огнестойких компонентов;
• пониженный шумовой фон при эксплуатации в различных режимах;
• возможность монтажа в непосредственной близости к потребителям, что снижает потери при транспортировке электроэнергии;
• низкие затраты на эксплуатацию и обслуживание из-за отсутствия необходимости проверки и замены масла;
• удобные массогабаритные характеристики для компактного размещения в помещениях;
• стойкость изоляции к механическим воздействиям, влажности, окислению. устойчивость к токам короткого замыкания и бесперебойная работа при грозовых и коммутационных скачках напряжения в сетях;
• соответствие экологическим нормам, нет опасности утечки токсичного масла
Трансформатор серии ТСЛ – сухие силовые трансформаторы с литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц.
Цена сухого трансформатора ТСЛ 1250-10 кВа зависит от типа изоляции (алюминиевая или медная) обмоток и класса нагревостойкости изоляции обмоток (F или Н)
Входные параметры
Тип сетитрехфазная 4-х проводная
Номинальное входное напряжение10 кВ
Частота входного напряжения50 Гц
Выходные параметры
Номинальная мощность1250 кВА
Номинальное выходное напряжение400 В
Частота выходного напряжения50 Гц
Форма выходного напряжениясинусоида
КПД, не менее98 %
Диапазон изменения нагрузки0 - 100%
Потери холостого хода (Ро)2000 Вт
Потери короткого замыкания при 75°С9270 Вт
Потери короткого замыкания при 120°С10300 Вт
Ток холостого хода0,70 %
Напряжение короткого замыкания6 %
Номинальный ток ВН72,3 А
Номинальный ток НН1804,3 А
Уровень шума57 дБ
Сервисные функции
Способ регулированияфиксирующим переключателем ответвлений обмоток ВН
Регулирование напряжения на стороне ВН
ПБВ ±2х2,5%
Конструктивное исполнение
Материал обмоток:Алюминий (медь по заказу)
Вид охлаждения:AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное
Температура окружающей среды:-45°С…+40°С (-60°С…+40°С по заказу)
Степень защиты:IP00/IP21/IP31/IP23/IP33/IP54
Класс пожаробезопасности:E1
Класс экологической безопасности:E2
Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007):F (H по заказу)
Сейсмостойкость по шкале MSK-64:9 баллов
Срок службы:не менее 30 лет
Гарантийный срок эксплуатации:
5 лет
Декларация соответствияРОСС RU Д-RU.PA01.A.75735/21
Дополнительные опции
Сейсмостойкость по шкале MSK-649 балов под заказ
Блок контроля температуры РТ-100под заказ
Комплект тепловых датчиков ТР-100под заказ
Катки для перемещения трансформаторапод заказ
Принудительная вентиляцияпод заказ
Шкаф тепловой защиты и управление вентиляции ШТЗпод заказ
Виброопорыпод заказ
