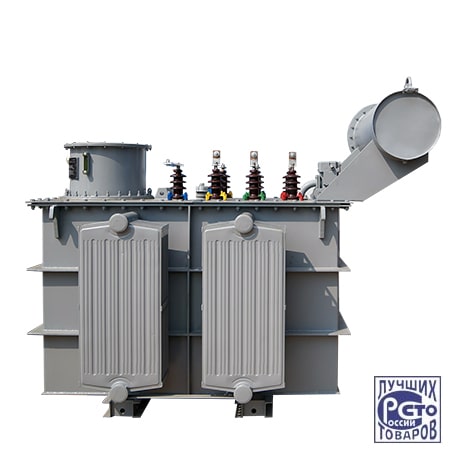

Высоковольтный дискретный трансформатор-стабилизатор напряжения 6 кВ Высоковольтный регулируемый трансформатор-стабилизатор ВДТ/СН предназначен для регулирования (поддержания требуемого уровня) напряжения в электрических сетях напряжением 6-10 кВ трехфазного переменного тока частотой 50 Гц. Применение ВДТ/СН позволяет решить следующие задачи:
• Обеспечивание качества электроэнергии, в том числе устранение несимметрии напряжений в линиях;
• передача электроэнергии по линиям 6 и 10 кВ на большие расстояния;
• повышение качества электроэнергии;
• Поддержание уровня напряжения в заданных пределах.
Входные параметры
Тип сети
трехфазная 4-х проводная
Номинальное входное напряжение
6 кВ
Частота входного напряжения
50 Гц
Выходные параметры
Номинальная мощность
2100 кВА
Номинальное выходное напряжение
6,3 кВ
Номинальный выходной ток
200 А
Форма выходного напряжения
синусоида
Частота выходного напряжения
50 Гц
Потери под нагрузкой
13,3 кВт
Потери без нагрузки
1,73 кВт
Напряжение короткого замыкания
5,44 %
Ток холостого хода
0,55 %
Сервисные функции
Способ регулирования
Блок автоматического регулирования напряжения под нагрузкой
Ступени регулирования
7-13
Диапазон регулирования
+20%
Низковольтный блок управления и контроля (УК)
+
Конструктивное исполнение
Схема соединения
Δ/Yн-11
Подключение нагрузки
4-х проводное, контактный зажим
Сечение проводов вход/выход , не менее
Время непрерывной работы
не ограничено
Гарантийный срок эксплуатации
36 мес.
Климатическое исполнение (ГОСТ 15150)
УХЛ3
Температура окружающей среды
-45...+40 С°
Относительная влажность воздуха при температуре +25 °С, не более
98 %
Степень защиты (по ГОСТ 14254)
IP 54
Механические воздействия (ГОСТ 17516.1)
М1
Охлаждение
естественное
Масса, не более
кг
Габариты (ДхВхГ)
мм
*вся представленная информация о продукции предоставлена в ознакомительных целях и может отличаться от действительной
