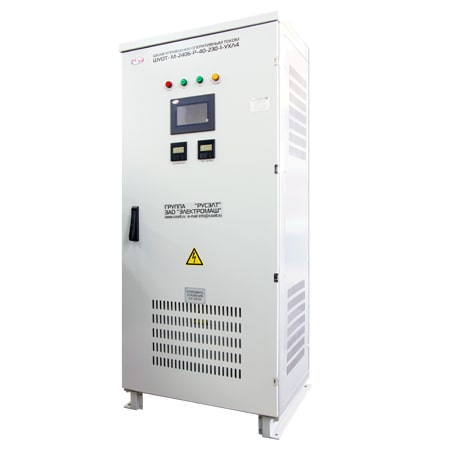

Шкаф управления оперативного тока ШУОТ-2405-63-220-1-УХЛ4

Шкаф управления оперативного тока ШУОТ-2405-63-220-1-УХЛ4

Шкаф управления оперативного тока ШУОТ-2405-63-220-1-УХЛ4
Производитель: АО Электромаш
Тип сети: Трехфазная 4-х проводная
Номинальный выходной ток: 63(126)
Выходное напряжение: 230 В
Температура окружающей среды: от +1 до + 40 °С
Шкаф управления оперативного тока ШУОТ-2405-63-220-1-УХЛ4
Производитель: АО Электромаш
Тип сети: Трехфазная 4-х проводная
Номинальный выходной ток: 63(126)
Выходное напряжение: 230 В
Температура окружающей среды: от +1 до + 40 °С
Шкаф управления оперативным током предназначен для питания цепей постоянного тока различных потребителей установленным напряжением и непрерывного заряда аккумуляторных батарей с контролем их состояния. Применяются в системах постоянного тока электростанций и распределительных подстанций объектов электроэнергетики, тяговых подстанций железных дорог, на объектах нефтегазового, горнодобывающего, металлургического комплексов и промышленных предприятий других отраслей.
Входные параметры
Номинальное напряжение (линейное), В380…600*
Допустимые колебания входного напряжения, %±10
Количество фаз3
Номинальная частота, Гц50
Допустимые колебания частоты, Гц±5
Коэффициент полезного действия в номинальном режиме, %, не менее90
Коэффициент мощности, cos φ, не менее0,56
Выходные параметры
Номинальное напряжение, В230…155
Номинальный выходной ток, А20…100
Диапазон регулирования выходного напряжения на нормальном уровне (режим «Подзаряд»), В90… 240
Диапазон регулирования напряжения на повышенном уровне (режим «Заряд»), В90… 180
Точность стабилизации выходного напряжения ПЗУ в указанном диапазоне регулирования, не более, %±0,5
Диапазон регулирования тока АБ в режиме стабилизации тока, АОт 1 до 20
Параметры ПЗУ
Точность стабилизации тока заряда АБ в режиме стабилизации тока в указанном диапазоне регулирования, не более, % ± 1
Коэффициент пульсаций выходного напряжения при номинальной нагрузке, не более, %± 2
Диапазон регулирования максимально допустимого тока в режиме токоограничения от Iном0,9-1,2
Система заряда АБ DIN 41773 (I/U)
Количество отходящих линий 12 (4х6,3А; 4х10 А; 4х16А) *
Аккумуляторные батареи
Номинальная емкость аккумуляторов (С20) до 1,75В, A*ч55…280 *
Рекомендуемое количество аккумуляторов номинальным напряжением 12В, шт17…19
Номинальное напряжение, В 204… 108
Напряжение заряда, ВОт 234 до 118
Напряжение подзаряда, В230… 115
Напряжение в конце разряда От 90 до 192
Время работы от АБ в аварийном режиме, мин 60…300 *
Срок службы, лет 6 …15
Окружающая среда
Температура, °С +1… +35
Предельная температура, °С+1… +40
Высота над уровнем моря, м1 000, при нагрузке 0,85 - 2000
Степень защиты IP20
Влажность, % 80
Массогабариты и прочие параметры
Габаритные размеры (высота,ширина,глубина) по согласованию с Заказчиком
Масса, кг (не более)300
