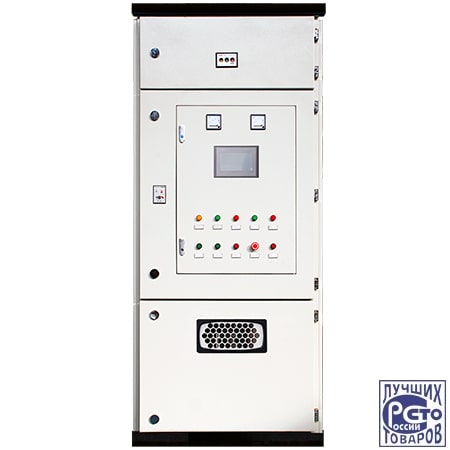

Устройство плавного пуска СПРИНТ-В-Т-1600-06-181-Б2-С2-Д2-Е2-IP31

Принцип работы устройства основан на базе силовых высоковольтных тиристорных модулей. УПП обеспечивает контроль подводимого к статорной обмотке двигателя напряжения и ограничение значения пуско-
вого тока электродвигателя за счёт постепенного уменьшения угла отпирания тиристоров. При этом происходит плавное нарастание тока электродвигателя до величины заданного токоограничения.
Устройство позволяет уменьшить токи в динамических режимах при пуске и избежать ударных нагрузок на механизм.

Технические характеристики
Тип сети	трехфазная 4-х проводная
Входное напряжение	6000+10% (стандарт) /+15% (по запросу)
Входная частота	50+2% Гц
Номинальный ток	181 А
Номинальная мощность	1600 кВт
Диапазон кратности пускового тока	Iном 1,5-2,5 (другое по заказу)
Количество пусков в час	4 пуска (стандарт) 8 пусков (по заказу)
Время разгона	0 - 60 (стандарт) 0-180 ( по заказу) сек
Графики разгона	4 / Пользовательских до 6
График останова	4
Перегрузочная способность	Защита от перегрузки: 420% номинального тока в течении 60 сек; 550% номинального тока в течении 3 сек;
Интерфейс связи	RS-485
Дискретный вход / выход	2 цифровых входа / 4 релейных выхода
Аналоговый вход / выход	2 аналоговых входа / выхода: 4-20 мА
Каскадный пуск двигателей	до 8
Степень защиты IP	IP31 (стандарт) IP65 (по заказу)
Климатическоеисполнение	УХЛ4 (стандарт) У1/У3 (по заказу)
Способ охлаждения шкафов	Принудительное
Минимальная температура воздуха окружающей среды	0С° (стандарт) - 20С° / - 40С° (по заказу)
Максимальная температура воздуха окружающей среды	0С° + 45С° (стандарт) -20С° + 55С° (по заказу)
Влажность	95%, без конденсата
Вибрация	Не более 3,5 м/с 2
Габаритные размеры (ДхШхВ)	1000х1500х2300 мм
Вес	2820 кг
