Аппарат управления оперативным током АУОТ

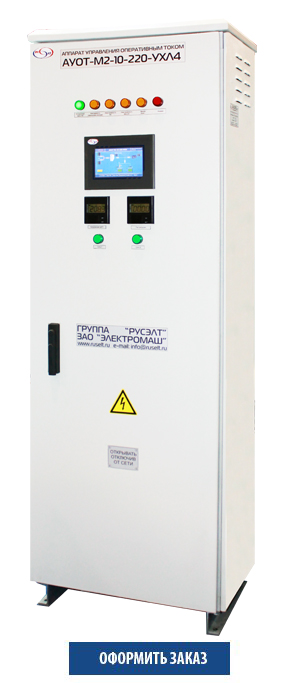

АУОТ-М2-10-220-УХЛ4
Особенности аппаратной части
1. Наличие управляемых по скорости вентиляторов в системе принудительного охлаждения преобразователя;
2. Наличие входных и выходных защитных цепей;
3. Наличие независимого контроля напряжения аккумуляторной батареи

Особенности программного обеспечения
1. Аппараты с версией ПО 2.0 (а также 1.6D) поддерживают параллельную работу силовых блоков;
2. Поддержка протокола обмена Modbus RTU с управляющим комплексом верхнего уровня по каналу RS-485;
3. Применение помехозащищённого алгоритма передачи информации на дисплей;
4. Контроль цепи аккумуляторной батареи


Аппараты АУОТ-М2, АУОТ-М3  применяется в системах гарантированного электроснабжения на объектах первой категории.
Аппараты предназначены:
• для бесперебойного питания потребителей стабилизированным напряжением стандарта 220 В;
• для заряда аккумуляторных батарей, подключаемых отдельно или в буферном режиме с нагрузкой;
• для обеспечения подзаряда аккумуляторных батарей, подключаемых отдельно или в буферном режиме;
• для контроля состояния аккумуляторных батарей.

Конструктивно аппарат состоит из собственно аппарата управления оперативным током  и шкафа распределительного (ШР) со встроенным Прибором Контроля Изоляции (ШР-ПКИ-УХЛ4). Аппарат может поставляться с совмещенным ШР, отдельным ШР или без него. Возможна поставка настенного исполнения или установкой на подставке. В комплект поставки также входит шкаф аккумуляторный с аккумуляторными батареями.
Применение Аппарат применяется для питания цепей:
• подстанционной аппаратуры;
• высоковольтных выключателей с электромагнитным приводом (типа ВВЭ-10, ВВ/ТЕЛ-10, ВБЭК-10, ВБКЭ10, ВБУЭ10, ВБТЭ10, ВБЭМ10, ЭВОЛИС, FL и др.);
• управления, сигнализации и блокировок;
• микропроцессорных устройств защиты (типа PAC-800, RE_XX, MICOM, SEPAM, БМР3, СИРИУС и других, для питания которых необходимо стабилизированное постоянное напряжение);
• на подстанциях и распредустройствах объектов первой категории электроснабжения. Варианты исполнения и Выходные характеристики

Вариант исполнения                              Питающая
сеть
Максимальный
выходной ток при работе одного силового блока (при параллельной работе силовых блоков*), [А]
Максимальная выходная мощность при работе одного силового блока (при параллельной работе силовых блоков*), [кВт] Диапазон регулирования выходного напряжения [B] Количество элементов аккумуляторной батареи при номинальном напряжении на выходе аппарата, [шт.]
М2-20-220-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
24 (40*) 6 (10*) 150 - 250 102
М2-20-110-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
24 (40*) 3,4 (5,6*) 90 - 140 54
М2-20-60-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
24 (40*) 1,7 (2,9*) 48 - 72 30
М2-10-220-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
12 (20*) 3 (6*) 150 - 250 102
М2-40-220-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
40 (70*) 10 (17,5*) 150 - 250 102
М2-40-110-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
40 (70*) 5,6 (9,8*) 90 - 140 54
М2-40-60-УХЛ4 3х380В, -30%+15%
Частота: 50-60 Гц
40 (70*) 2,9 (5*) 48 - 72 30
М3-16-220-УХЛ4 3х220В, -30%+15%
Частота: 49-60 Гц
16(25*) 4(6,25*) 150-250 102
М3-20-110-УХЛ4 3х220В, -30%+15%
Частота: 49-60 Гц
24(40*) 3,4(5,6*) 90-140 54
М3-25-220-УХЛ4 3х220В, -30%+15%
Частота: 49-60 Гц
25(40*) 6,25(10*) 150-250 102
М3-40-60-УХЛ4 3х220В, -30%+15%
Частота: 49-60 Гц
40(70*) 5,6(9,8*) 90-140 54
* Аппарат позволяет одновременное параллельное включение двух силовых блоков на нагрузку потребителя без ограничения по времени. Технические характеристики
Диапазон регулирования выходного тока, Аот 0,1 до максимального
Контроль изоляции сети потребителя, кОм5-50
Коэффициент пульсаций выходного напряжения, %<0,5
Нестабильность выходного напряжения, %<0.5
Коэффициент полезного действия≥ 0.95
Резервирование- два независимых силовых блока;
- два ввода питающей сети;
- АВР;
- аккумуляторная батарея, включенная в буферном режиме.
Температура окружающей средыот +1 до + 40 °С
Степень защиты оболочкиIP21
Время переключения силовых блоков (при работе одного силового блока≈4с
Габаритные размеры аппарата, мм1000x600x265 мм
Масса, кг70/80
Габаритные размеры/масса Шкафа Распределительного880×600×350 мм/36 кг
Данный аппарат может быть доработан с учетом требований и пожеланий Заказчика.

Комплектуется необслуживаемыми свинцово-кислотными герметичными (технология «dryfit» с желеобразным электролитом) аккумуляторами стандартной емкостью 65-85А/ч, или по желанию заказчика аккумуляторами повышенной ёмкости 100-120А/ч. в количестве 17 шт. (Торговая марка, тип аккумуляторов и их количество в батарее носит рекомендательный характер и может быть изменено по желанию заказчика). Величина подзарядного напряжения определяется из расчёта 2.3 В (при Т окр=20°С) на один 2-вольтовый элемент.
При установке аккумуляторов не требуются особые условия в помещениях, в которых они устанавливаются.
