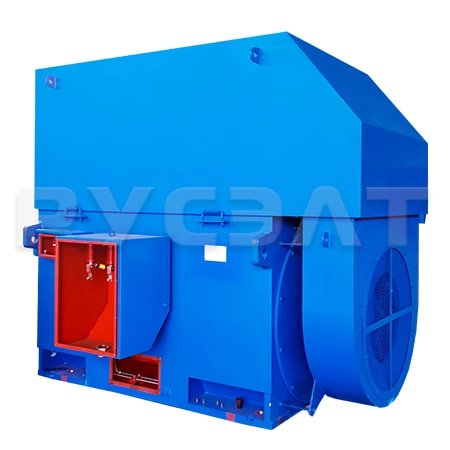

Назначение и эксплуатационные характеристики электродвигателя АОД


Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии АОД предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и т.п.) и других механизмов с аналогичными характеристиками при пуске.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В, 6000 В и 10000 В. Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности. Ток статора двигателей напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.

Вид климатического исполнения - У1.
Номинальный режим работы - продолжительный S1.
Конструктивное исполнение двигателей - IM1001.
Способ охлаждения - ICО1А61.
Степень защиты двигателя - IP44, коробки выводов - IP55, наружного вентилятора - IP21.

Структура обозначения АОД-Х-YYУ1
АОД - Асинхронный обдуваемый двигатель с короткозамкнутым ротором
Х - мощность, кВт
YY - число полюсов
У1 - климатическое исполнение и категория размещения.


Основные технические характеристики двигателей АОД
Тип
электродвигателя
Номинальная
мощность,
кВт
Синхронная
частота вращения,
об/мин
КПД Cos Ф Ток статора Mmax / Mnom Ms / Mnom Iki / Inom Маховой момент ротора
кг×м2
3 кВ 6 кВ Ротора Допутисмый двигателя
АОД-630-8У163075094,90,79162812,21,36,249011000
АОД-800-8У180075095,10,82021012,21,36,060013000
АОД-1000-8У1100075095,30,82521262,21,36,070015000
АОД-400-10У140060093,80,76108542,41,36,047012000
АОД-500-10У150060094,10,78132662,21,36,052015000
АОД-630-10У163060094,70,78164822,21,35,870018000
АОД-800-10У180060094,90,8203101,51,81,25,275021400
АОД-800-6У1800100095,00,85192962,21,26,53906000
АОД-1000-6У11000100095,50,852381192,21,26,54307000
АОД-1250-6У11250100095,80,862921462,21,26,55208000
АОД-1600-6У11600100096,00,863741872,21,26,56409400
АОД-1000-4У11000150095,20,882301152,41,17,02501900
АОД-1250-4У11250150095,50,881861432,51,17,02802200
АОД-1600-4У11600150095,80,883661832,31,17,03402600
АОД-1000-4У11000150095,20,882301152,41,17,02501900
АОД-1250-4У11250150095,20,882861432,51,17,02802200
АОД-1600-4У11600150095,80,883661832,31,17,03402600
Основные характеристики двигателей типа АОД напряжением 10 кВ
АОД-1000-4ДУ1 1000 1500 95 0,88 69 2,2 6,5 1,0 230 1790
АОД-1250-4ДУ1 1250 1500 95,3 0,88 862,2 6,5 1,0 285 2280
АОД-1600-4ДУ1 1600 1500 95,6 0,89 1092,2 6,5 1,0 320 2500
АОД-1000-4ДУ1 1000 1500 95 0,88 692,2 6,5 1,0 230 1790
АОД-1250-4ДУ1 1250 1500 95,3 0,8886 2,2 6,5 1,0 285 2280
АОД-1600-4ДУ1 1600 1500 95,6 0,89109 2,2 6,5 1,0 320 2500
АОД-800-4ДУ1 800 1000 94,7 0,86 572,3 6,5 1,2 415 6450
АОД-1000-4ДУ1 1000 1000 95,2 0,85 712,3 6,5 1,2 520 8400
АОД-1250-4ДУ1 1250 1000 95,5 0,86 882,2 6,5 1,2 555 8500
АОД-630-8ДУ1 630 750 94,5 0,78 492,1 5,5 1,2 500 11300
АОД-800-8ДУ1 800 750 94,7 0,8 612,1 5,5 1,2 645 14000
АОД-1000-8ДУ1 1000 750 95 0,8 762,1 5,5 1,2 690 15000

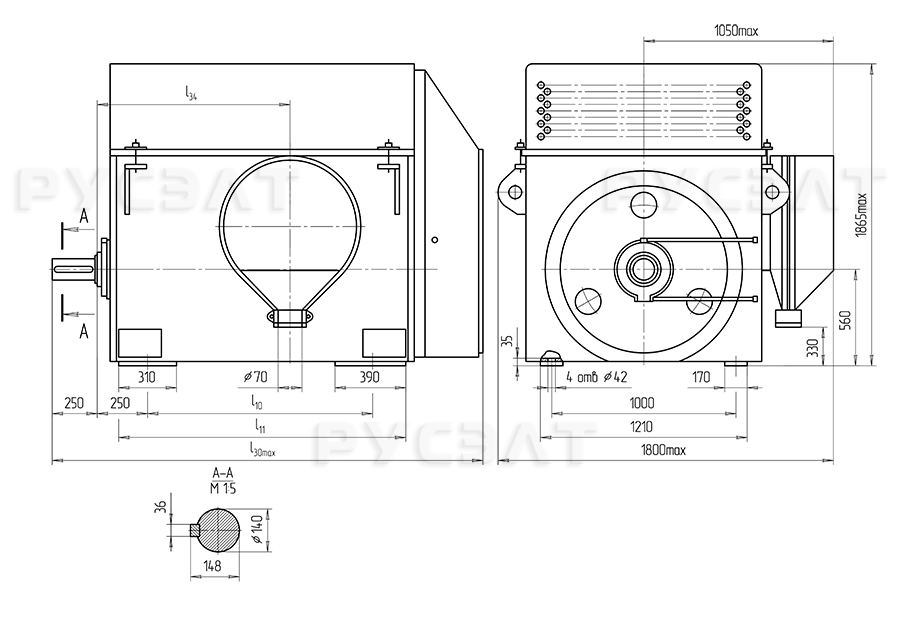

Рис.1 Габаритные, установочные и присоединительные размеры АОД 10 кВ

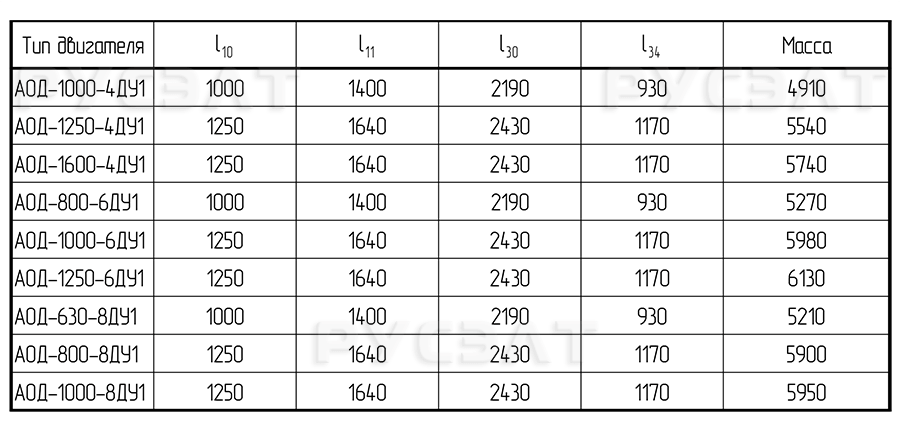

Рис.2 Габаритные, установочные и присоединительные размеры АОД 10 кВ

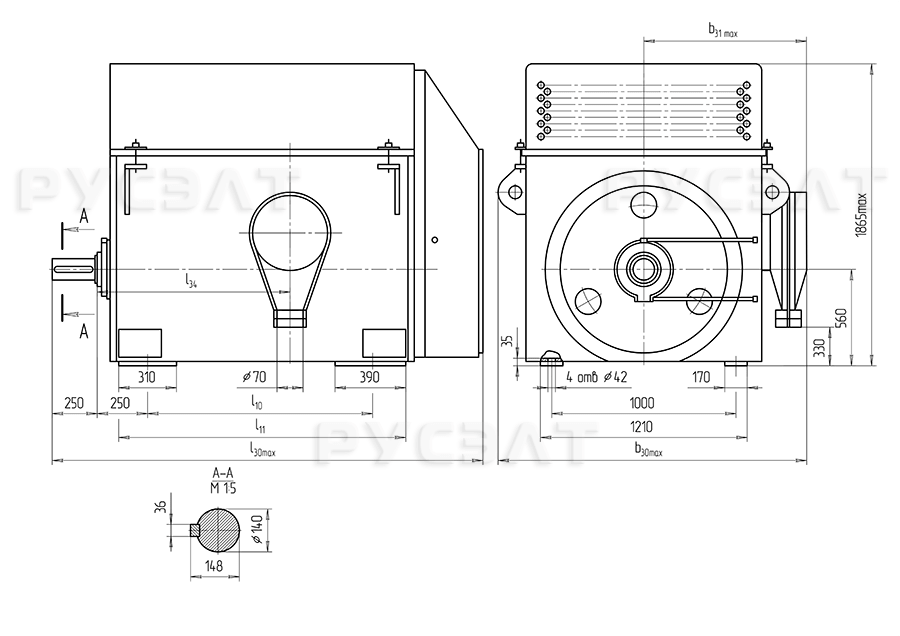

Рис.3 Габаритные, установочные и присоединительные размеры АОД 3 и 6 кВ

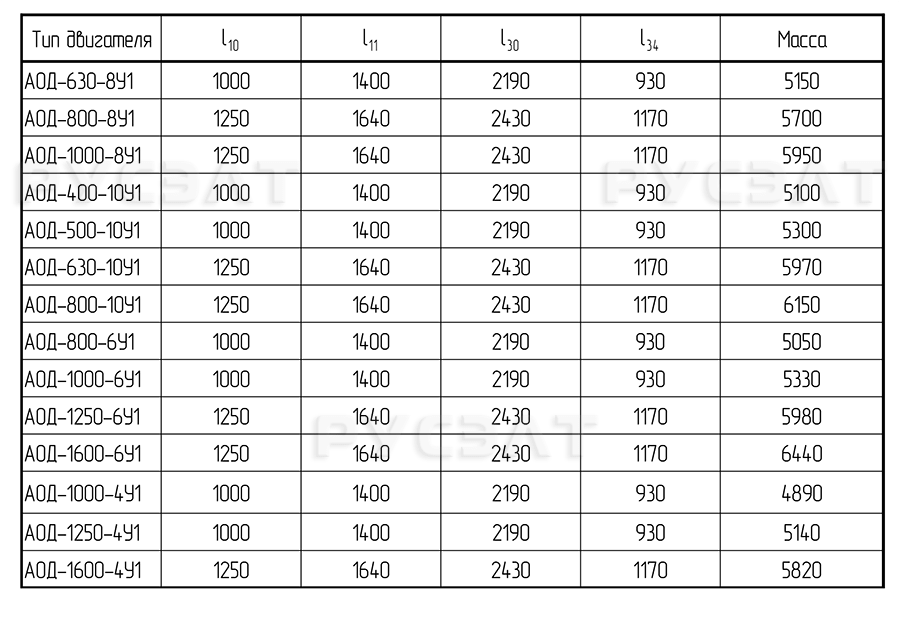

Рис.4 Габаритные, установочные и присоединительные размеры АОД 3 и 6 кВ
