Электродвигатели ВАСО

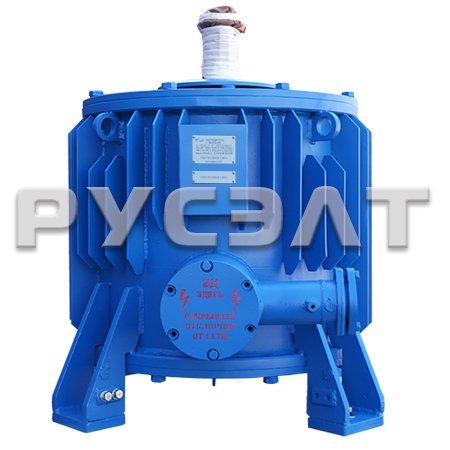

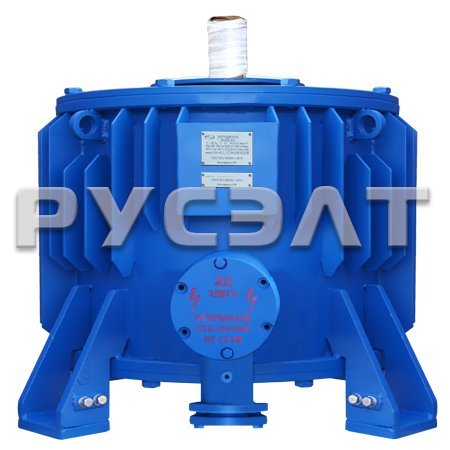

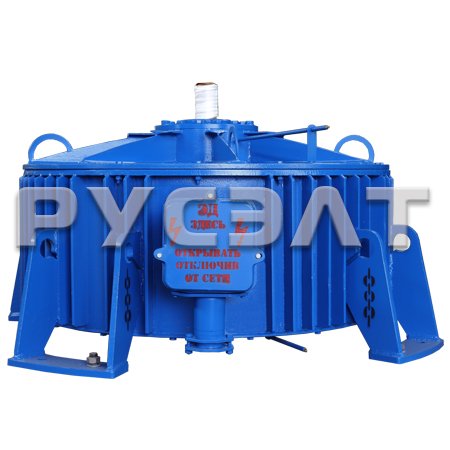

Электродвигатель вертикальный ВАСО4-22-14 Электродвигатель вертикальный ВАСО14-16-32 Электродвигатель вертикальный ВАСО4-30-32


Назначение и эксплуатационные характеристики ВАСО

Электродвигатели асинхронные с короткозамкнутым ротором взрывозащищенные вертикальные ВАСО предназначены для безредукторного привода аппаратов воздушного охлаждения.
По требованию заказчика могут быть изготовлены:
  • на другие мощности, напряжения и частоту сети;
  • с другими установочно-присоединительными размерами с учетом требований контракта.

Структура обозначения ВАСО4-37-24:
ВАСО - взрывозащищенный асинхронный специальный обдуваемый;
4 - номер серии;
22, 30, 37, 55, 75, 90 - мощность двигателя, кВт;
14; 24; 32 - число полюсов.

Вид климатического обозначения:У1, ХЛ1, Т1
Режим работы: продолжительный S1 от сети переменного тока частотой 50Гц
Конструктивное исполнение по способу монтажа: M9633
Класс нагревостойкости изоляции: F / ICA 0141
Исполнение по взрывозащите: 1ExdIIBT4, 1ExdllCT4, 2ExdllCT3
Степень защиты корпуса и коробки выводов: IР54

Основные преимущества электродвигателей серии ВАСО4 по сравнению с ВАСО, ВАСО2:
  • сниженная на 30-40% масса двигателя;
  • применение при изготовлении обмотки статора технологии "Монолит-2" аналогично высоковольтным электродвигателям, что значительно повышает эксплуатационный ресурс машин;
  • возможность работы в режимах регулирования частоты вращения в составе частотно регулируемых электроприводов;
  • удобство подключения к сети за счет применения цельной изоляционной панели в коробке выводов;

Двигатели отличает высокая надежность, простота и удобство в обслуживании и эксплуатации, длительный срок службы.
По установочно-присоединительным размерам электродвигатели серии ВАСО4 взаимозаменяемы с электродвигателями серии ВАСО и ВАСО2.
Обозначение электродвигателей при заказе должно состоять из наименования двигателя, условного обозначения типоисполнения, исполнения по взрывозащите, номинальной мощности, номинального напряжения питания, частоты сети например: «Электродвигатель асинхронный ВАСО4-13-12М УХЛ1, 1ExdIIBT4, 13 кВт, 380 В, 50 Гц».

Основные технические характеристики двигателей ВАСО4
Тип электродвигателя Мощность, кВт Напряжение, В Частота вращения (синхр.),
об/мин
КПД, % cos ф
ВАСО4-22-14 22 380 428,6 87,7 0,73
ВАСО4-30-14 30 380 428,6 90,3 0,75
ВАСО4-37-14 37 380 428,6 90,5 0,76
ВАСО4-37-24 37 380 250 91,5 0,63
ВАСО4-55-24 55 380 250 92,5 0,68
ВАСО4-75-24 75 380 250 93,3 0,67
ВАСО4-90-24 90 380 250 93,6 0,66
ВАСО4-30-32 30 380 187,5 90,7 0,56
ВАСО4-75-32 75 380 187,5 91,7 0,57
ВАСО7-9-12 9 380 500 85,0 0,75
ВАСО7-13-12 13 380 500 89,0 0,71
ВАСО7-15-12 15 380 500 88,0 0,75
ВАСО7-18,5-12 18,5 380 500 87,0 0,71
ВАСО10-19-16 11 380 375 88,0 0,61
ВАСО14-16-32 30 380 187,5 83,0 0,56
ВАСО15-23-34 75 380 176,5 87,5 0,68
ВАСО16-34-24 90 380 250 91,8 0,67

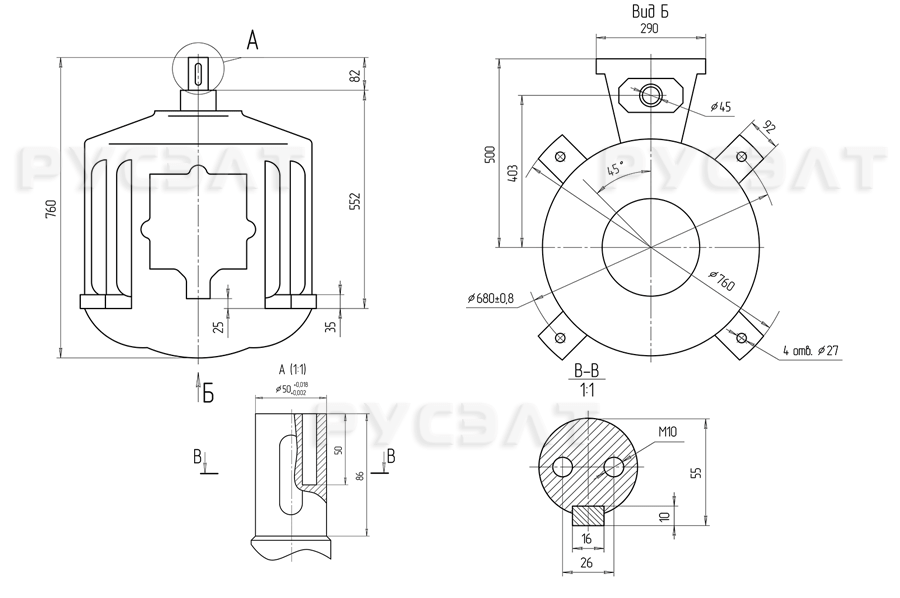

Рис.1 Габаритные, установочные и присоединительные размеры ВАСО4-ХХ-24Габаритные, установочные и присоединительные размеры ВАСО4-ХХ-24

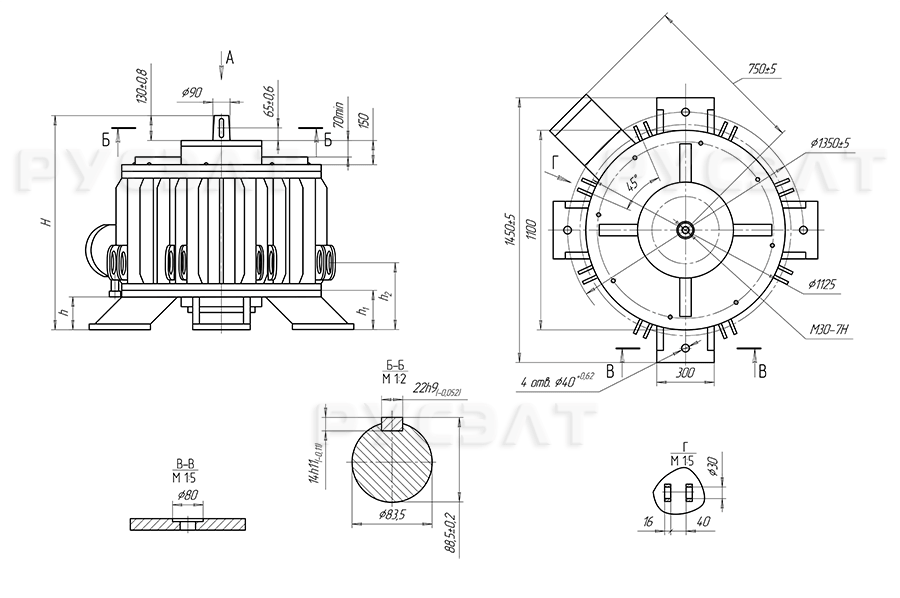

Рис.4 Габаритные, установочные и присоединительные размеры ВАСО4-ХХ-14Габаритные, установочные и присоединительные размеры ВАСО4-ХХ-14

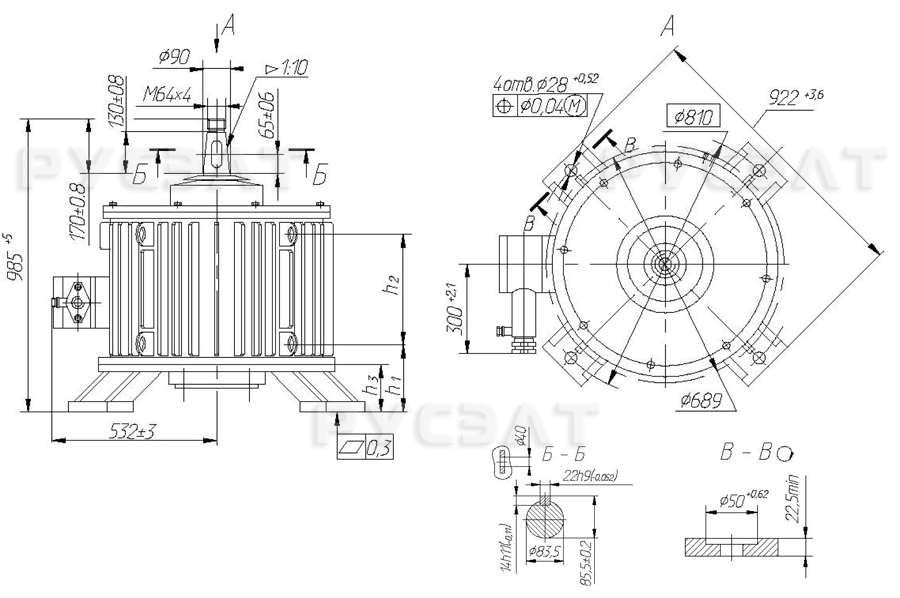

Рис.4 Габаритные, установочные и присоединительные размеры ВАСО10-19-16Габаритные, установочные и присоединительные размеры ВАСО10-19-16

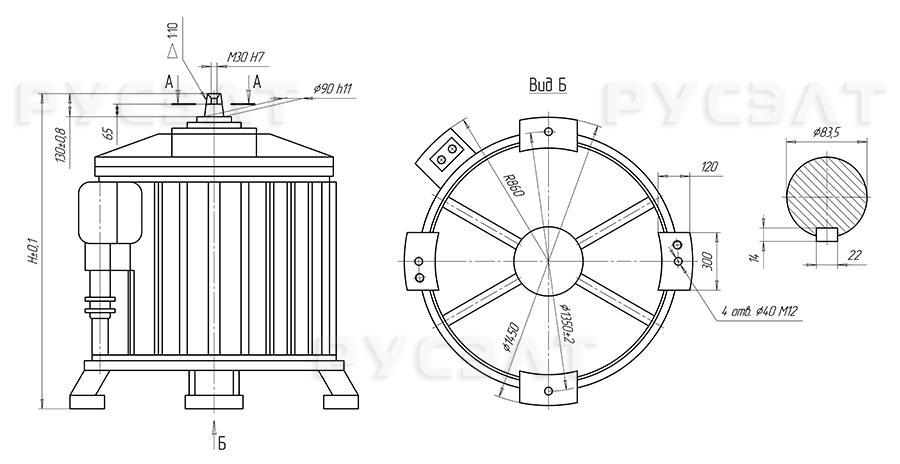

Рис.4 Габаритные, установочные и присоединительные размеры ВАСО16-34-24Габаритные, установочные и присоединительные размеры ВАСО16-34-24

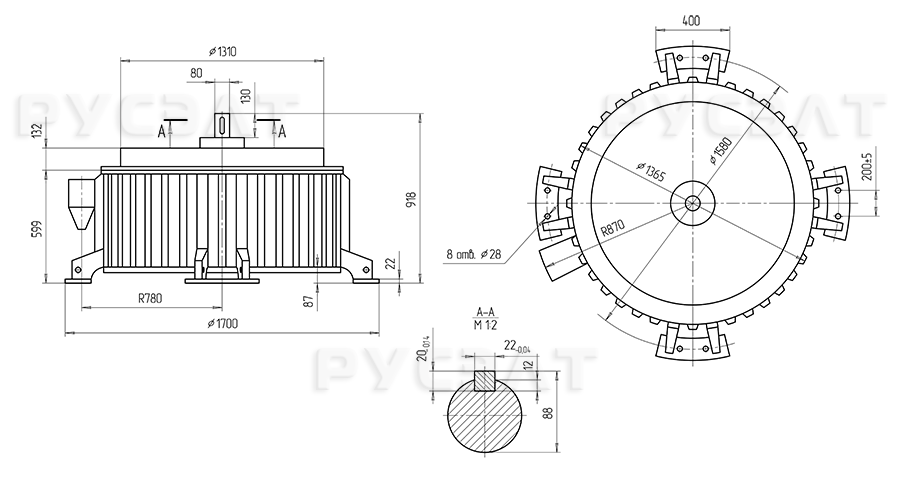

Рис.2 Габаритные, установочные и присоединительные размеры ВАСО14-16-32Габаритные, установочные и присоединительные размеры ВАСО14-16-32

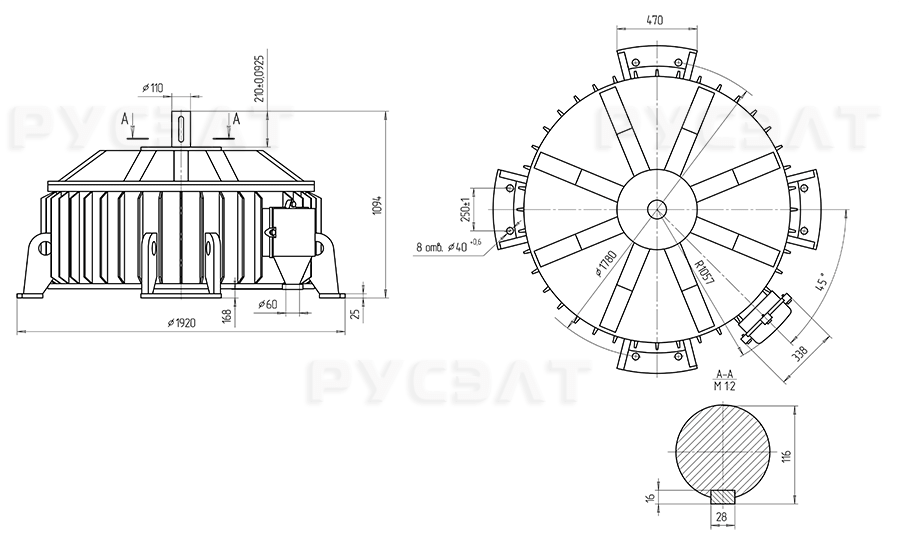

Рис.3 Габаритные, установочные и присоединительные размеры ВАСО15-23-34Габаритные, установочные и присоединительные размеры ВАСО15-23-34

Тип электродвигателя BACO4-ХХ-24 H h h1 h2 Масса, кг
BACO4-37-241116 171 345 412 1280
BACO4-55-24 1266 271 445 512 1680
BACO4-75-24 1310 271 445 512 2450
BACO4-90-24 1130 0 170 237 3240
Тип электродвигателя ВАСО4-ХХ-14 h1 h2 h3 Масса, кг
ВАСО4-22-14 268 362 215 750
ВАСО4-30-14 208 422 155 800
ВАСО4-37-14 136 492 85 950
