Совершенная надежность энергообеспечения


ИДП-1-1/1-1-220-А ИДП-1-1/1-1-220-А МОЩНОСТЬ ОДНОФАЗНОГО ИСПОЛНЕНИЯ 1–10 КВА
МОЩНОСТЬ ТРЕХФАЗНОГО ИСПОЛНЕНИЯ 10–20 КВА
ДИАПАЗОН ВХОДНОГО НАПРЯЖЕНИЯ ОДНОФАЗНОГО ИСПОЛНЕНИЯ 110–300 В
ДИАПАЗОН ВХОДНОГО НАПРЯЖЕНИЯ ТРЕХФАЗНОГО ИСПОЛНЕНИЯ 190–520 В
ТОЧНОСТЬ СТАБИЛИЗАЦИИ ±1%
ВХОДНОЙ ДИАПАЗОН ЧАСТОТЫ 46–70* ГЦ
ВХОДНОЙ КОЭФФИЦИЕНТ МОЩНОСТИ –0,99


Серия источников бесперебойного питания ИДП-1 «T» включает в себя модели однофазного исполнения мощностью 1–10 кВА, и трехфазного исполнения мощностью 10–20 кВА с совершенной топологией двойного преобразования, гарантирующей стабилизацию напряжения и частоты и нулевое время переключения нагрузки от питания от батарей при пропадании сетевого напряжения. Широкий диапазон входного напряжения позволяет эффективно работать в нестабильных электросетях и обеспечивать максимальный срок службы АКБ. Источник оборудован встроенной защитой от перегрузок, перегрева и короткого замыкания цепей, обеспечивая высокую надежность и снижая вероятность поломок.
Отличительной чертой серии ИДП-1 «Т» является компактное конструктивное исполнение 1U/2U/3U, позволяющее размещать оборудование в 19" дюймовые телекоммуникационные шкафы и серверные стойки.
Серия ИДП-1 «Т» предназначена для защиты критически важного и чувствительного оборудования, применяемых в ИТ-системах: телекоммуникационные системы, серверные, локальные сети, системы хранения данных, системы связи и коммутации, медицинское оборудование.
ИБП разработаны и серийно выпускаются АО «Электромаш» по техническим условиям ГШАР.436200.001ТУ, сертификат соответствия RU №0188065.
Изделие соответствует требованиям российских и международных стандартов: требования по электробезопасности ГОСТ РМЭК 60950-22; по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99.

ПРЕИМУЩЕСТВА
  • Компактные размеры
  • Исполнение для монтажа в 19" стойки
  • Технология двойного преобразования
  • Синусоидальная форма выходного сигнала
  • Нулевое воздействие на сеть
  • Удаленное управление
  • Время перехода на АКБ за 0 мс
  • Интеллектуальная система заряда батарей
  • Эффективная фильтрация высокочастотных сетевых помех и выбросов напряжения
  • Удаленный сервисный контроль
Функциональные особенности
  • Универсальное исполнение, с возможностью горизонтального (в стойку 19") или вертикального размещения.
  • Сверхкомпактный корпус. Высота 1U/2U/3U со встроенными батареями.
  • Функция установки диапазона электронного байпаса. Данная функция позволяет самостоятельно установить нижние и верхние пределы значений напряжения и частоты для режима байпас.
  • Функция холодного старта позволяет временно запустить оборудование от аккумуляторных батарей при отсутствии напряжения во входной сети.
  • Горячая замена батарей, позволяет произвести замену батарей без отключения ИБП.
  • Алгоритмы управления, реализованные на базе цифрового сигнального микропроцессора.
  • Подключение управляющего программного обеспечения посредством портов.
  • Интеллектуальное управление зарядом аккумуляторной батареи, для продления срока их службы.
  • Широкий выбор коммуникационных интерфейсов для дистанционного контроля и управления: RS232, USB, сухие контакторы или слот платы SNMP.
  • Возможность ­самостоятельного выбора значения выходного напря­жения из стандартного ряда: 200/
  • 208/220/230/240В с точностью в 1%.
  • Встроенные средства самодиагнос­тики при запуске устройства и во вре­мя работы.
  • Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений.
  • Возможность удаленного аварийного отключения. Порт аварийного отключения (EPO) применим для мгновенного выключения ИБП и подключенного к нему оборудования в аварийной ­ситуации. Доступен в моделях ИДП-1T-1U, и ИБП мощностью 6 и 10 кВА.
  • Наличие дополнительного режима экономии электроэнергии – ECO, обеспечивающего максимальную экономию в условиях качественного электропитания.
  • Дополнительные аккумуляторные модули различных размеров и различной мощности, позволяющие наращивать время автономной работы.

КОНСТРУКЦИЯ
Конструктивное исполнение блока ИДП-1-Т мощностью 1–10 кВА – прямоугольный металлический корпус высотой 1 U (для 1 кВА), 2U (для 1, 2, 3 кВА), 3U (для 6, 10 кВА) со съемной верхней крышкой и дополнительными уголками для крепления к профилю телекоммуникационной стойки или шкафа. На передней стенке расположена панель управления ИБП. Для возможности вертикального расположения блока ИДП-1-Т используются установочные подставки.

Панель управления ИБП представлена ЖК-дисплеем и светодиодной индикацией. На экране отражаются основные параметры работы ИБП: входное и выходное напряжение, частота, величина нагрузки в %; заряд АБ в %; температура в корпусе ИБП; режим работы ИБП. Для ИБП мощностью 1 кВА модель ТА-1U панель управления представлена только светодиодной индикацией.
Во всех этих модификациях используются выходные розетки типа IEC C13. Под заказ доступно исполнение с подключением через разъем Schuko. Подключить к ИДП-1-Т мощностью 1 кВА можно до 3-х устройств, к ИБП мощностью 2-10 кВА подключается до 4-х устройств (стандартно) и до шести (под заказ). ИБП снабжены стандартным набором коммуникационных портов RS232, USB и слотом для SNMP карты.

Для эффективного мониторинга состояния сети и управления ИБП необходимо установить специализированное программное обеспечение. Программа позволяет настраивать систему на отключение защищаемого оборудования через указанный пользователем промежуток времени и отслеживать множество параметров, включая напряжение и частоту внешней сети, получать сведения о состоянии батарей. Весьма обширны и удобно настраиваются средства уведомления. Это могут быть электронная почта или SMS сообщения.

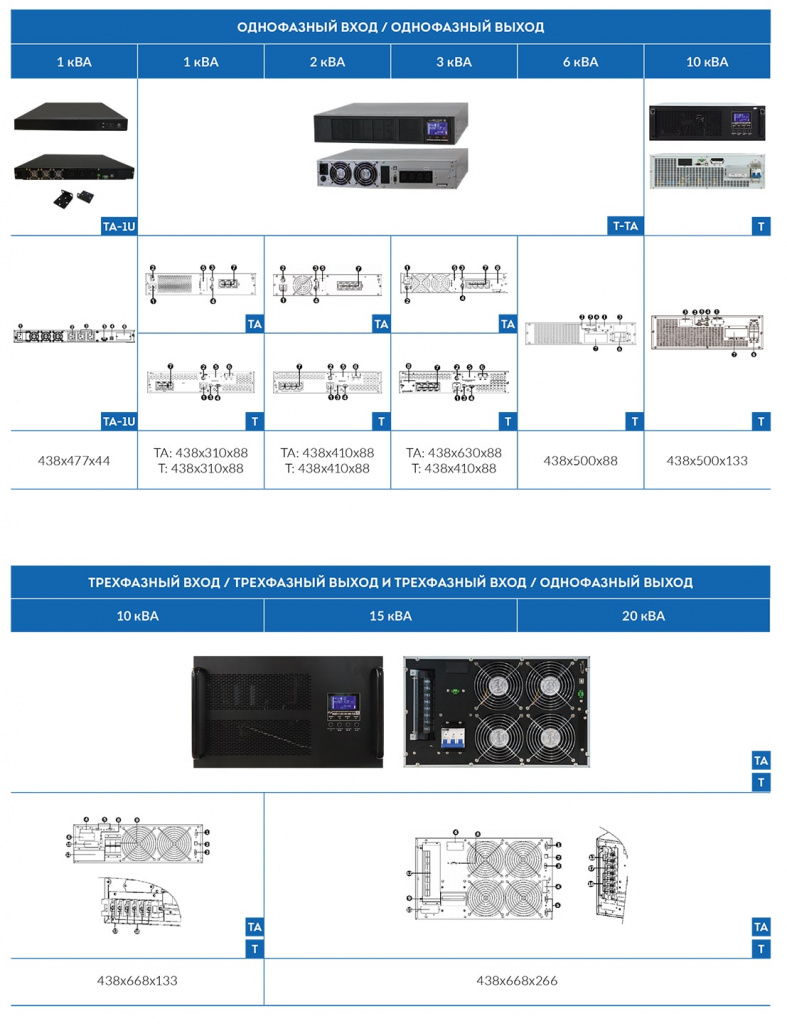

ИДП-1 серии Т габаритные размеры

Модельный ряд
Модель ТА — поставляется со встроенными аккумуляторными батареями и зарядным устройством.
Модель Т — поставляется без аккумуляторных батарей и встроенным дополнительным блоком зарядного устройства.
Возможность увеличения времени автономной работы, достигается за счет подключения дополнительных внешних аккумуляторных модулей.
