ИСТОК серии ИДП-1


03.11.2017




Назначение источники бесперебойного питания серии ИДП-1

Источники бесперебойного питания серии ИДП представляют собой бестрансформаторные источники с двойным преобразованием энергии и предназначены для защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание входного напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.

Отличительными особенностями моделей серии ИДП являются отсутствие силового трансформатора, наличие корректора коэффициента мощности, использование IGBT-модулей, современный метод пространственно-векторного управления инвертором.

Модельный ряд однофазных источники бесперебойного питания серии ИДП-1 мощности: 1, 2, 3, 6, 10, 15, 20 кВА;

Источники бесперебойного питания ИСТОК серии ИДП-2 предназначены для защиты электрооборудования пользователя от любыхнеполадок в сети, включая искажение или пропадание напряжения сети, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. источники бесперебойного питания ИСТОК с двойным преобразованием обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи), обеспечивает синусоидальную форму выходного напряжения. источники бесперебойного питания ИСТОК используются для ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания (файловые серверы, телекоммуникационного оборудования, сложного технологического оборудования, систем управления газового хозяйства и т.д.).

ИДП-1 мощностью 1, 2 и 3 кВАФункциональные особенности ИДП-1 мощностью 1, 2 и 3 кВА




источники бесперебойного питания серии ИДП-1 мощностью 1-3 кВА содержат в своей структуре фильтр ЭМС (Ф), выпрямитель- корректор коэффициента мощности (В-ККМ), IGBT-инвертор (ИН), выходной фильтр высших гармоник (Ф), зарядное устройство (ЗУ), повышающий преобразователь напряжения (ППН) и цепь байпас (БП). Такая структура допускает широкий диапазон отклонения входного напряжения от номинального значения +/-30% без перехода на питание от аккумуляторных батарей (АБ) при 100% нагрузке и высокую точность стабилизации выходного напряжения +/-(2)%.




Технические характеристики ИДП-1 мощность 1, 2, 3 кВА

Модель ИБП

ИДП-1-1/1-1-220-А/Д/Т

ИДП-1-1/1-2-220- А/Д/Т

ИДП-1-1/1-3-220- А/Д/Т

Номинальная мощность

Полная, кВА

1

2

3

Активная, Вт

800

1600

2400

Входные параметры

Номинальное входное напряжение, В

220

 Диапазон входного напряжения

Диапазон входного напряжения без перехода в режим АКБ, В

110*~300 ± 5%

Диапазон восстановления с режима АКБ в сетевой режим, В

290 ± 5 %

Допустимые отклонения частоты входного напряжения,  Гц

40 - 70

Коэффициент мощности по входу

0,99

Выходные параметры

Выходное напряжение, В

200/208/220/230/240

Статическая точность выходного напряжения при изменении нагрузки в пределах 100%

±1%

Форма выходного напряжения

синусоидальная

Коэффициент искажения синусоидальности выходного напряжения (КИ), %

линейная нагрузка

3

нелинейная нагрузка

6

Допустимый коэффициент амплитуды тока нагрузки (крест – фактор)

3 / 1

Общесистеные параметры

КПД при номинальной нагрузке, %,  более

сетевой режим

88

89

90

автономный режим от АБ

83

87

88

Перегрузочные способности при t<35?C

<105%

длительно без перехода на байпас

105% ~ 110%

10 минут

110% ~ 130%

1 минута

>130%

3 секунды



Структурная схема источники бесперебойного питания-1 мощности 1, 2, 3 ква
Структурная схема источники бесперебойного питания-1 мощности 1, 2, 3 ква
Назначения узлов источники бесперебойного питания следующие:
  • входной сетевой фильтр обеспечивает подавление выбросов напряжения при переходных процессах в сети и осуществляет фильтрацию высокочастотных помех;
  • выпрямитель и корректор коэффициента мощности обеспечивают преобразование напряжения сети переменного тока в стабилизированное напряжение постоянного тока, обеспечивая при этом практически синусоидальную форму тока, потребляемого из сети. Это позволяет обеспечить входной коэффициент мощности близким к единице;
  • инвертор преобразует напряжение постоянного тока в синусоидальное напряжение с частотой 50 Гц. Силовые транзисторы инвертора коммутируются с частотой 50 кГц, обеспечивая высокую надежность и точность формирования выходного напряжения. Энергия постоянного тока поступает на вход инвертора от сети или от аккумуляторной батареи, причем переход от одного режима к другому происходит мгновенно;
  • преобразователь DC/DC обеспечивает повышение напряжения аккумуляторной батареи (АБ) до уровня, необходимого для надежной работы инвертора;
  • зарядное устройство обеспечивает подзаряд АБ при работе источники бесперебойного питания в сетевом режиме. В качестве АБ используются последовательно включенные герметичные (необслуживаемые) свинцово-кислотные аккумуляторы;
  • байпас (Bypass) – автоматически обеспечивает альтернативный путь для подключения нагрузки непосредственно к сети при аномальных режимах работы источники бесперебойного питания ( перегрузке, перегреве, выходе из строя одного из узлов источники бесперебойного питания ).


ИДП-1 мощностью 6, 10, 15 и 20 кВА.Функциональные особенности ИДП-1 мощностью 6, 10, 15 и 20 кВА.

источники бесперебойного питания серии ИДП-1 мощностью 6-20 кВА содержат в своей структуре входной фильтр ЭМС (Ф), выпрямитель (УВ), бустер (БС) - повышающий преобразователь постоянного напряжения, IGBT- инвертор (ИН),
выходной фильтр высших гармоник (Ф), зарядное устройство (ЗУ) и цепь байпас (БП). Такая структура обеспечивает широкий диапазон отклонения входного напряжения от номинального значения +/- 30% без перехода на питание от аккумуляторных батарей (АБ) при 100% нагрузке и высокую точность стабилизации выходного напряжения +/- 1%







Технические характеристики ИДП-1 мощность 6, 10, 15, 20 кВА


Модель ИБП

ИДП-1-1/1-6-220-

А/Д/ТА/ТД

ИДП-1-1/1-10-220-

А/Д/ТА/ТД

Номинальная мощность

Полная, ВА

6000

10000

Активная, Вт

4800

8000

Входные параметры

Номинальное входное напряжение, В

220

Диапазон входного напряжения

Диапазон входного напряжения без перехода в режим АКБ, В

110 ± 3% (при 50% нагрузке) ~ 300 ± 3%;

176 ± 3% (при 100% нагрузке) ~ 300 ± 3%.

Диапазон восстановления с режима АКБ в сетевой режим, В

+10 от нижнего предела;

-10 от верхнего предела

Допустимые отклонения частоты входного напряжения,  Гц

46 - 54

Коэффициент мощности по входу

0,99

Выходные параметры

Выходное напряжение, В

208/220/230/240

Статическая точность выходного напряжения при изменении нагрузки в пределах 100%

±1%

Форма выходного напряжения

синусоидальная

Коэффициент искажения синусоидальности выходного напряжения (КИ), %

линейная нагрузка

3

нелинейная нагрузка

5

Допустимый коэффициент амплитуды тока нагрузки (крест – фактор)

3 / 1

Общесистемные параметры

КПД при номинальной нагрузке, %,  более

сетевой режим

92

93

автономный режим от АБ

90

91

Перегрузочные способности при t<35?C при работе от сети

<105%

длительно без перехода на байпас

100% ~ 110%

30 минут

110% ~ 130%

5 минут

>130%

10 секунд

Перегрузочные способности при t<35?C при работе от АБ

100% ~ 110%

3 минуты

110% ~ 130%

30 секунд

>130%

10 секунд

Время срабатывания

с сетевого режима на АКБ, мс

0

с сетевого режима на байпас, мс

0

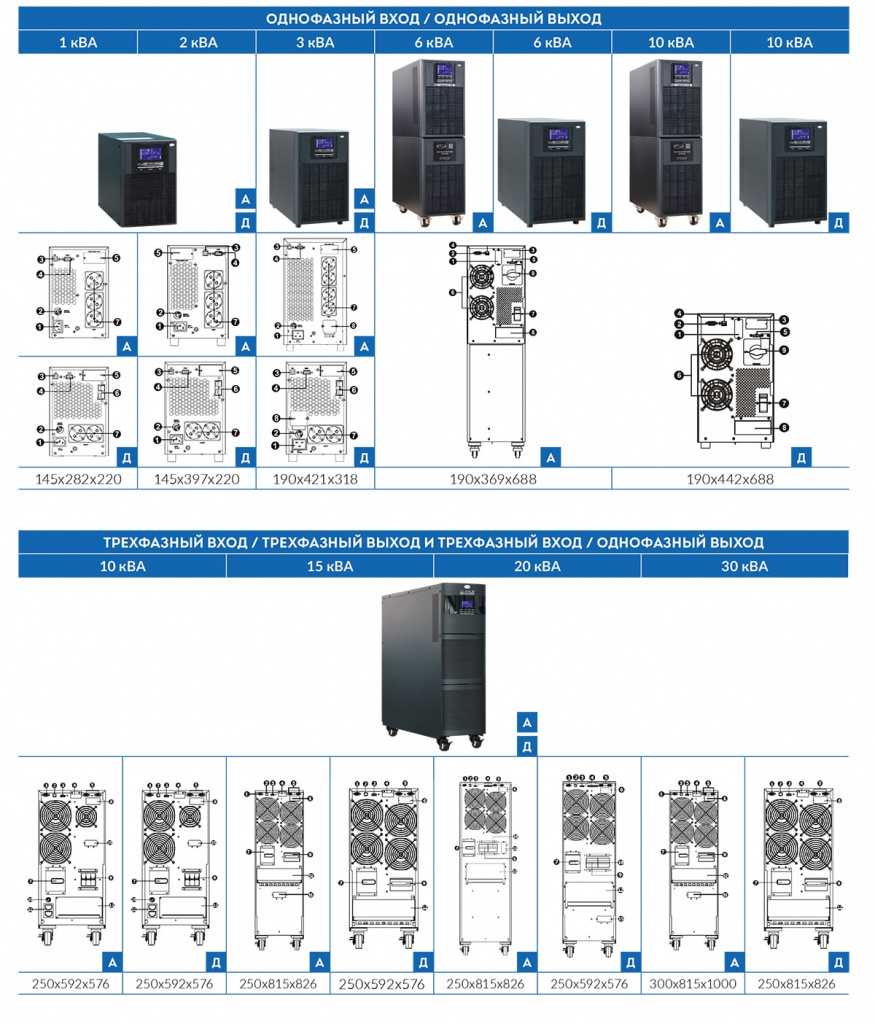

Конструктивное исполнение ИДП-1
Конструктивное исполнение ИДП-1

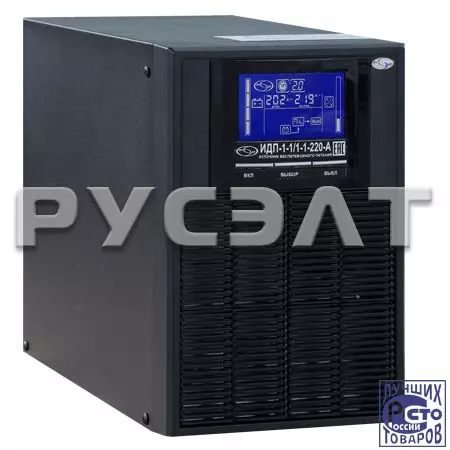

Конструктивное исполнение блока ИДП-1 мощность 1-3 кВА (мини тауэр) - прямоугольный металлический корпус, имеющий съемные боковые стенки, заднюю панель и хомут-держатель аккумуляторной батареи (для исполнения А). На передней панели расположен светодиодный дисплей и кнопки управления режимом работы источники бесперебойного питания. Конструктивное исполнение блока ИДП-1 мощность 6-20 кВА (тауэр) представляет собой прямоугольный металлический корпус на колесах, имеющий съемные боковые и верхнюю панели. На передней стенке расположена панель управления источники бесперебойного питания.


Конструктивное исполнение ИДП-1

Конструктивное исполнение блока ИДП-1-Т мощность 1-10 кВА - прямоугольный металлический корпус высотой 2U (для 1, 2, 3 кВА), 3U (для 6, 10 кВА) со съемной верхней крышкой и дополнительными уголками для крепления к профилю телекоммуникационной стойки или шкафа. На передней стенке расположена панель управления источники бесперебойного питания.
Для возможности вертикального расположения блока ИДП-1-Т используются установочные подставки.

Описание панели управления ИДП-1 (1-3 кВА)
Описание панели управления ИДП-1-А (1-3 кВА)

Средства индикации режимов работы и состояния источники бесперебойного питания представлены светодиодной панелью и устройством подачи звуковых сигналов.
На передней панели блока источники бесперебойного питания расположены кнопки управления «ВКЛ/ВЫКЛ», светодиодные индикаторы для отображения текущего состояния (режима работы) источники бесперебойного питания. Светодиод “СЕТЬ“ - указывает на наличие сети в допуске, “ИНВ“ - режим двойного преобразования, “АБ“ - режим автономной работы, “БП“ - режим байпас, “ЗУ“ - заряд АБ, “АВАРИЯ“ - указывает на возникновение аварийного режима. Светодиодные индикаторные линейки указывают % нагрузки и % остаточной емкости аккумуляторной батареи.
При нажатии кнопки «ВКЛ» осуществляется включение инвертора и переход режима работы источники бесперебойного питания в сетевой с двойным преобразованием энергии или в автономный режим при холодном старте.
При нажатии кнопки «ВЫКЛ» инвертора происходит отключение инвертора и перевод источники бесперебойного питания в режим ожидания или байпас.

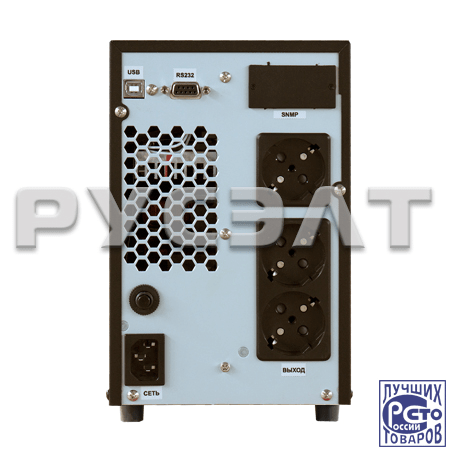

Задняя панель ИДП-1 мощность 1, 2, 3 кВА исполнения А, Д.
Задняя панель ИДП-1 мощность 1, 2, 3 кВА исполнения А, Д.

1-разъем сетевой, 2-автомат защиты сетевой, 3-вентилятор, 4-разъем интерфейсный DB-9, 5-разъем RG- 45 , 6-разъем для подключения внешних АБ, 7-разъем выходной компьютерный, 8-розетка выходная стандартная, 9-колодка клеммная нагрузочная.

Описание панели управления ИДП-1-Т (1 – 3 кВА)
Описание панели управления ИДП-1-Т (1 – 3 кВА)

На панели управления расположено пять светодиодных индикаторов для отображения текущего состояния (режима работы) источники бесперебойного питания и жидкокристаллический дисплей для отображения детальной информации о состоянии источники бесперебойного питания. На правой стороне панели расположены кнопки управления источники бесперебойного питания «ВКЛ», «ВЫКЛ» и кнопка «R/T», обеспечивающая поворот изображения на ЖКИ на 90 градусов.
На экране ЖКИ отражаются основные параметры работы источники бесперебойного питания:
  • входное напряжение и частота;
  • выходное напряжение и частота;
  • величина нагрузки в %;
  • заряд АБ в %;
  • температура в корпусе источники бесперебойного питания;
  • режим работы источники бесперебойного питания: ВКЛ – режим ожидания; ИНВ-ВЫХ - двойное преобразование;
  • указание о нормальном режиме «НОРМА»;
В случае аварии источники бесперебойного питания на ЖКИ возникает одно из сообщений:
  • напряжение инвертора неисправно;
  • напряжение шины DC неисправно;
  • сеть и АБ неисправны;
  • повышенная температура;
  • неправильное подключение сети (поменяйте местами фазу и нейтраль)
Описание панели управления ИДП-2-1-А (6, 10, 15, 20 кВА)
Описание панели управления ИДП-2-1-А (6, 10, 15, 20 кВА)
На панели управления расположены три кнопки управления источники бесперебойного питания.
При нажатии кнопки «ВКЛ» осуществляется включение инвертора и переход режима работы источники бесперебойного питания в сетевой с двойным преобразованием энергии или в автономный режим при холодном старте. При нажатии на кнопку «ВКЛ» более 1 с. возможна инициализация режима теста состояния АБ.
При нажатии кнопки «ВЫКЛ» происходит отключение инвертора и перевод источники бесперебойного питания в режим байпас. При этом происходит заряд АБ и продолжается работа вентиляторов.
Средства индикации режимов работы и состояния источники бесперебойного питания представлены светодиодной линейкой и жидкокристаллическим дисплеем. Четыре светодиода «СЕТЬ», «ИНВ», «БП», «АБ» служат для отображения режимов работы источники бесперебойного питания. Эти же светодиоды могут быть источниками информации для пользователя при возникновении аварийных ситуаций с источники бесперебойного питания.
На экране ЖКИ отражаются основные параметры работы источники бесперебойного питания:
  • режим работы источники бесперебойного питания: БП-ВЫХ – режим байпас; ИНВ-ВЫХ - двойное преобразование; НЕТ СЕТИ – автономный режим;
  • величина нагрузки в %;
  • заряд АБ в %;
При кратковременном последовательном нажатии на кнопку FUN можно перейти на следующие страницы меню, отражающие:
выходное напряжение и частота, входное напряжение и частоту, параметры цепи байпас (напряжение и частота), напряжение шины постоянного тока, температуру в корпусе источники бесперебойного питания.
При помощи кнопки «FUN» можно также осуществлять настройку отдельных параметров источники бесперебойного питания.

Задняя панель блока 6, 10, 15 и 20 кВА исполнения А, Д.
Задняя панель блока 6, 10, 15 и 20 кВА исполнения А, Д.



Описание панели управления ИДП-2-1-Т (6 – 10 кВА)
Описание панели управления ИДП-2-1-Т (6 – 10 кВА)

На панели управления расположены кнопки управления источники бесперебойного питания «ВКЛ, ВЫКЛ» и кнопка «RUN» для чтения дополнительной информации о состоянии источники бесперебойного питания и настройки его отдельных параметров. Четырех строчный ЖКИ и светодиодные индикаторы «СЕТЬ», «ИНВ», «БП», «АБ» служат для отображения текущего состояния (режима работы) источники бесперебойного питания. Для удобства чтения информации на ЖКИ при горизонтальном или вертикальном расположении блока источники бесперебойного питания, дисплей может быть повернут пользователем на 90 градусов.
При нажатии кнопки «ВКЛ» осуществляется включение инвертора и переход режима работы источники бесперебойного питания в сетевой с двойным преобразованием энергии или в автономный режим при холодном старте. При нажатии на кнопку «ВКЛ» более 1 с. возможна инициализация режима теста состояния АБ.
При нажатии кнопки «ВЫКЛ» происходит отключение инвертора и перевод источники бесперебойного питания в режим БП. При этом происходит заряд АБ и продолжается работа вентиляторов.
При помощи кнопки «FUN» можно осуществлять настройку отдельных параметров источники бесперебойного питания.
На экране ЖКИ отражаются основные параметры работы источники бесперебойного питания:
  • выходное напряжение и частота;
  • величина нагрузки в %;
  • заряд АБ в %;
  • режим работы источники бесперебойного питания: БП-ВЫХ – режим байпас; ИНВ-ВЫХ - двойное преобразование; НЕТ СЕТИ – автономный режим;
  • указание о нормальном режиме источники бесперебойного питания: «НОРМА».
При кратковременном нажатии на кнопку «FUN» можно перейти на вторую страницу меню, отражающую:
  • входное напряжение и частоту;
  • параметры цепи байпас (напряжение и частота);
  • напряжение шины постоянного тока.
Средства коммуникации для источники бесперебойного питания серии ИДП-1

Программное обеспечение UPSilon 2000
Программное обеспечение UPSilon 2000
Позволяет обмениваться данными и информацией между источники бесперебойного питания и компьютером по RS232, обеспечивая локальный и дистанционный мониторинг источники бесперебойного питания.
Основные функции:
  • отображение текущего состояния источники бесперебойного питания и параметров сети: величины и частоты входного и выходного напряжения, степень загрузки источники бесперебойного питания и заряда аккумуляторных батарей, температура источники бесперебойного питания и его режимы работы;
  • корректное завершение работы компьютера с сохранением рабочих файлов и приложений;
  • ведение журнала мониторинга и событий;
  • выключение источники бесперебойного питания при аварии сети с возможностью последующего включения его через заданный интервал времени;
  • возможность тестирования источники бесперебойного питания.

Сертификат соответствия ИДП-1>
