 ИДП-2 Назначение источники бесперебойного питания серии ИДП-2

Источники бесперебойного питания серии ИДП представляют собой бестрансформаторные источники с двойным преобразованием энергии и предназначены для защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание входного напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.

Отличительными особенностями моделей серии ИДП являются отсутствие силового трансформатора, наличие корректора коэффициента мощности, использование IGBT-модулей, современный метод пространственно-векторного управления инвертором.

Модельный ряд трехфазных источники бесперебойного питания серии ИДП-2 мощности: 10, 15, 20, 30, 40, 60 кВа и 80 - 120 кВа .

Источники бесперебойного питания ИСТОК серии ИДП-2 предназначены для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. источники бесперебойного питания ИСТОК с двойным преобразованием обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи), обеспечивает синусоидальную форму выходного напряжения. источники бесперебойного питания ИСТОК используются для ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания (файловые серверы, телекоммуникационного оборудования, сложного технологического оборудования, систем управления газового хозяйства и т.д.).

Функциональные особенности ИДП-2

источники бесперебойного питания серии ИДП-2 содержат в своей структуре трехфазный выпрямитель (УВ), бустер (БС) – повышающий преобразователь постоянного напряжения (до 800В), трехфазный ШИМ-инвертор (ИН), выходной фильтр высших гармоник (Ф), зарядное устройство (ЗУ) и цепь байпас (БП).
Такая структура обеспечивает широкий диапазон отклонения входного напряжения от номинального значения +/-20% без перехода на питание от аккумуляторных батарей (АБ) при 100% нагрузке и высокую точность стабилизации выходного напряжения +/-1%.



Технические характеристики ИДП-2
Технические характеристики ИДП-1 мощность 1, 2, 3 кВА

Модель ИБП

ИДП-2-3/3-10-380-Д

ИДП-2-3/3-15-380-Д

ИДП-2-3/3-20-380-Д

Номинальная мощность

Полная, кВА

10

15

20

Активная, Вт

9000

13500

18000

Входные параметры

Номинальное входное напряжение, В

380

 Диапазон входного напряжения

Диапазон входного напряжения без перехода в режим АКБ, В

 ± 20%

Диапазон восстановления с режима АКБ в сетевой режим, В

 ± 20%

Допустимые отклонения частоты входного напряжения,  Гц

45 - 65

Коэффициент мощности по входу

0,99

Выходные параметры

Выходное напряжение, В

380 / 400 / 415 В

Статическая точность выходного напряжения при изменении нагрузки в пределах 100%

±1%

Форма выходного напряжения

синусоидальная

Коэффициент искажения синусоидальности выходного напряжения (КИ), %

линейная нагрузка

2

нелинейная нагрузка

6

Допустимый коэффициент амплитуды тока нагрузки (крест – фактор)

3 / 1

Общесистемные параметры

КПД при номинальной нагрузке, %,  более

сетевой режим(ЭКО)

98

98

98

автономный режим от АБ

93

93

93

Перегрузочные способности при t<35?C

<105%

длительно без перехода на байпас

105% ~ 110%

10 минут

110% ~ 130%

1 минута

>130%

3 секунды



Параметры аккумуляторных батарей для ИДП-2
Параметры аккумуляторных батарей для ИДП-2

Конструктивное исполнение ИДП-2

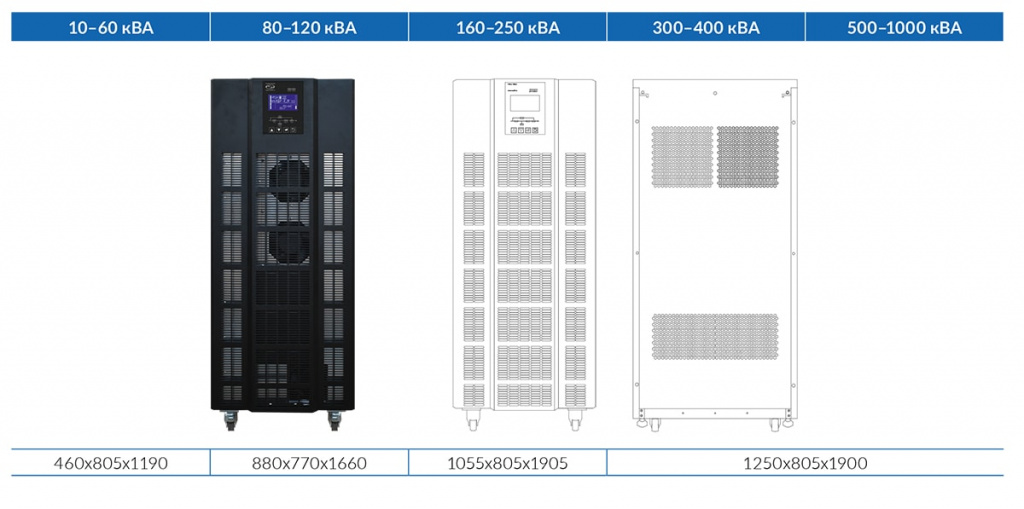

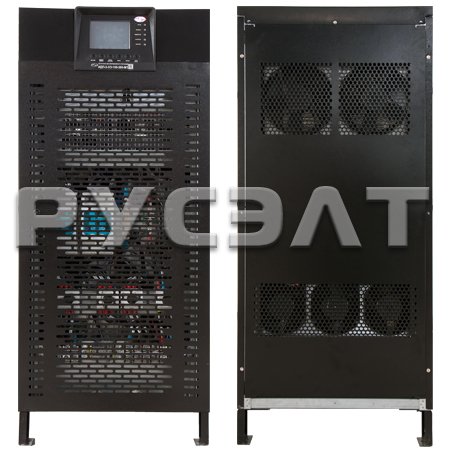

Конструктивное исполнение блока ИДП-2 - прямоугольный металлический корпус, имеющий съемные боковые стенки. На передней стороне блока расположена панель управления.
Конструктивное исполнение ИДП-2

Описание панели управления ИДП-2
Описание панели управления ИДП-2

Дисплей состоит из светодиодной мнемонической схемы отображения режимов работы источники бесперебойного питания и графического жидкокристаллического индикатора (ЖКИ). С помощью 5-ти кнопок управления обеспечивается возможность выбора режима работы, установки параметров электрических величин и просмотр разделов меню.
Меню состоит из следующих разделов:
  • «ВЫХ.» - информация о текущих значениях выходных параметров, по каждой из фаз;
  • «ВХОД» - информация о текущих значениях входных параметров, по каждой из фаз;
  • «ИНФО» - содержит информацию о модели источники бесперебойного питания, номинальном выходном напряжении, номинальном напряжении АБ, позволяет изменить текущий язык ЖКИ;
  • «АБ» - информация о параметрах АБ и температуре источники бесперебойного питания:
  • «НАСТР.1» - позволяет осуществить установку: номинала выходного напряжения, разрешенный диапазон напряжения байпас и другие параметры.
  • «НАСТР.2» - позволяет осуществить установку параметров аккумуляторной батареи и режимы теста АБ.
  • «УПРАВЛЕНИЕ» - обеспечивает перевод в режим байпас, выключение источники бесперебойного питания, тестирования АБ
  • «ИСТОРИЯ» - журнал произошедших событий и аварийных ситуаций с указанием даты, времени и внутреннего кода.
Длительность автономной работы ИДП-2 исполнения А*
Длительность автономной работы ИДП-2 исполнения А*
*при использовании встраиваемых аккумуляторных батарей емкостью 7 Ач при 100% нагрузке.

Условия эксплуатации ИДП-2
Условия эксплуатации ИДП-2

Блок-схема ИДП-2
Блок-схема ИДП-2

Назначения узлов источники бесперебойного питания следующие:
  • входной сетевой фильтр ЭМС обеспечивает подавление выбросов напряжения при переходных процессах в сети и осуществляет фильтрацию высокочастотных помех;
  • управляемый выпрямитель-преобразователь, осуществляет преобразование напряжения сети переменного тока в напряжение постоянного тока и обеспечивает стабильное напряжение питания инвертора в сетевом и автономном режимах работы источники бесперебойного питания;
  • инвертор преобразует напряжение постоянного тока в синусоидальное напряжение с частотой 50 Гц. Энергия постоянного тока поступает на вход инвертора от сети или от аккумуляторной батареи, причем переход от одного режима к другому происходит мгновенно;
  • выходной фильтр ЭМС обеспечивает подавление выбросов выходного напряжения при различных коммутационных процессах в источники бесперебойного питания;
  • статический переключатель by-pass (БП) - автоматически обеспечивает альтернативный путь для подключения нагрузки непосредственно к сети при аномальных режимах работы источники бесперебойного питания (перегрузке, перегреве, выходе из строя одного из узлов источники бесперебойного питания);
  • зарядное устройство (ЗУ), обеспечивающее подзаряд аккумуляторной батареи в сетевом режиме работы источники бесперебойного питания;
  • ВИП (вторичный источник питания) обеспечивает напряжениями постоянного тока узлы и блоки источники бесперебойного питания;
  • ручной (технический) переключатель by-pass используется при техническом обслуживании источники бесперебойного питания (профилактика, ремонт). При этом внутри источники бесперебойного питания электропитание отсутствует за исключением контактов клеммной колодки при сохранении питания нагрузки от сети;
  • схема управления на основе микроконтроллера осуществляет контроль текущих параметров и управление алгоритмом работы всех узлов источники бесперебойного питания;
  • аккумуляторная батарея обеспечивает запас энергии для питания нагрузки, когда отсутствует или недопустимо искажено сетевое напряжение. АБ размещаются в корпусе источники бесперебойного питания (при емкости до 7 Ач) или в дополнительном шкафу аккумуляторного модуля.
