ИСТОК серии ИДП-3




 ИДП-2Назначение источники бесперебойного питания серии ИДП-2

Источники бесперебойного питания серии ИДП представляют собой бестрансформаторные источники с двойным преобразованием энергии и предназначены для защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание входного напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.

Отличительными особенностями моделей серии ИДП являются отсутствие силового трансформатора, наличие корректора коэффициента мощности, использование IGBT-модулей, современный метод пространственно-векторного управления инвертором.

Модельный ряд трехфазных источники бесперебойного питания серии ИДП-3 мощности : 10, 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, кВА;


Источники бесперебойного питания ИСТОК серии ИДП-3 предназначены для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. источники бесперебойного питания ИСТОК с двойным преобразованием обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи), обеспечивает синусоидальную форму выходного напряжения. источники бесперебойного питания ИСТОК используются для ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания (файловые серверы, телекоммуникационного оборудования, сложного технологического оборудования, систем управления газового хозяйства и т.д.).

Функциональные особенности ИДП-3


Бестрансформаторные источники бесперебойного питания серии ИДП-3 с входным ШИМ-преобразователем на IGBT – транзисторах позволяют увеличить входной коэффициент мощности (0,99) в широком диапазоне изменения нагрузки и улучшить динамические характеристики источники бесперебойного питания. ИДП-3 содержит в своей структуре трехфазный ШИМ – преобразователь, трехфазный ШИМ-инвертор (ИН), выходной фильтр высших гармоник (Ф) и цепь байпас (БП). В силовой цепи отсутствует схема зарядного устройства, т.к. его функции выполняет IGBT- ШИМ преобразователь, аналогично классической структуре с двойным преобразованием.

Технические характеристики ИДП-3
Технические характеристики ИДП-3

Параметры аккумуляторных батарей для ИДП-3
Параметры аккумуляторных батарей для ИДП-3
Параметры аккумуляторных батарей ИДП-3

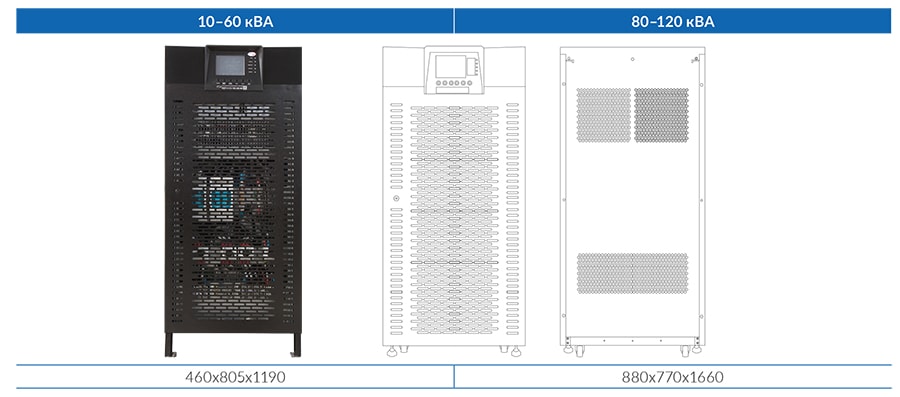

Конструктивное исполнение ИДП-3
Конструктивное исполнение блока ИДП-3 представляет собой прямоугольный металлический корпус, имеющий съемные боковые стенки и верхнюю панель. Панель управления расположены в верхней части передней стенки корпуса.

Конструктивное исполнение ИДП-3

Описание панели управления ИДП-3

Описание панели управления ИДП-3
Панель управления информирует пользователя о состоянии источники бесперебойного питания, режиме его работы и результатах измерений. С ее помощью осуществляется доступ к командам управления и значениям настроек.
Панель управления состоит из трех частей. Светодиодная мнемоническая схема, расположенная в верхней части панели, информирует пользователя о режиме работы и возможных сбоях/неисправностях источники бесперебойного питания. На жидкокристаллическом двух строчном дисплее выводятся детальные сообщения о состоянии источники бесперебойного питания, предупредительные сообщения и результаты измерений, выбора разделов меню и предупредительных сообщений. С помощью кнопок управления (F1, F2, F3, F4) осуществляется навигация в меню и выбор его разделов:
  • измерение параметров
  • конфигурация системы
  • команды управления
  • история аварий и событий
Условия эксплуатации ИДП-3

Условия эксплуатации ИДП-3
  • Степень защиты IP20
  • Климатическое исполнение УХЛ 4
  • Режим работы непрерывный (S 1)
Блок схема ИДП-3


Блок схема ИДП-3

Существует три основных режима работы источники бесперебойного питания, которые различаются по путям протекания электроэнергии.
На приводимом ниже рисунке показаны блок-схемы работы источники бесперебойного питания в различных режимах и пути протекания электроэнергии для каждого из этих режимов:
  • Режим BY-PASS. В этом режиме источники бесперебойного питания, в которых не используется отдельное питание для режима by-pass, потребляют энергию от основного источника электропитания, а источники бесперебойного питания, у которых имеется отдельное электропитание для сети by-pass, потребляют энергию от него.
  • Нормальный режим работы источники бесперебойного питания. В этом режиме источники бесперебойного питания потребляет энергию от основного источника электропитания. Питание нагрузок осуществляется через выпрямитель и обратный преобразователь (инвертор). Переменное напряжение, подаваемое на вход источники бесперебойного питания, преобразуется в постоянное напряжение с помощью выпрямителя, а затем вновь преобразуется в переменное напряжение с помощью обратного преобразователя (инвертора). Это позволяет получить на выходе источники бесперебойного питания напряжение стабильной синусоидальной формы с постоянными значениями частоты и амплитуды.

  • Режим работы от батарей. В этом режиме источники бесперебойного питания потребляет энергию от аккумуляторных батарей, а питание нагрузок осуществляется через обратный преобразователь (инвертор). На выход источники бесперебойного питания подается напряжение стабильной синусоидальной формы с регулируемыми значениями частоты и амплитуды, не зависящими от напряжения, обеспечиваемого аккумуляторными батареями.
Сертификат соответствия ИДП-3
