Контакторные и тиристорные компенсаторы реактивной мощности КРМ-0,4



Назначение компенсаторов реактивной мощности КРМ-0,4

КРМ 0,4 Компенсаторы реактивной мощности регулируемые серии КРМ-0,4 предназначены для автоматического и ручного регулирования коэффициента мощности в распределительных сетях трехфазного переменного тока частотой 50 Гц напряжением от 230 до 690 В.

Структура условного обозначения КРМ-0,4
КРМ-0,4-ХХХХ-YY-GG-N-Z-IPLL:
КРМ- компенсатор реактивной мощности;
- 0,4 – рабочее напряжение (400В);
- ХХХХ – мощность установки (20, 30, 50, 80, 100, 125, 150, 200, 300, 350, 400, 500, 600, 700, 800, 900, 1000) кВАр;
- YY - число ступеней (1– 12);
- GG - мощность ступени регулирования (2,5; 5; 7,5; 10; 12,5; 20; 25; 50) кВАр;
- N - вид исполнения коммутатора:
  К - контакторный
  Т - тиристорный
- Z - вид климатического исполнения (У3, Т3, УХЛ2) по ГОСТ 15150-69;
- LL - степень защиты (IP20, IP40, IP54) по ГОСТ14254-96.

ТУ 3414-007-55978767-07, сертификат соответствия  № PОСС RU.АЕ11.Н 02082

Область применения

Электрические потребители индуктивного характера (индукционные печи, электродвигатели и аналогичное оборудование) потребляют из сети не только активную, но и реактивную мощность. Появление этой составляющей мощности приводит к увеличению действующего значения тока, потребляемого из сети, и как следствие – к увеличению потерь в кабелях, трансформаторах и других распределительных устройствах систем питания.  Кроме этого, увеличиваются общие расходы на электроэнергию. Поэтому необходимо предусматривать меры по снижению реактивной мощности, потребляемой из сети. Этого можно достигнуть применяя Устройства компенсации реактивной мощности серии КРМ.

Общие функциональные особенности


Компенсаторы реактивной мощности серии КРМ с помощью подключения определенной емкостной нагрузки – конденсаторов, снижают суммарную реактивную мощность, потребляемую из сети.
Возможно применение нерегулируемых и регулируемых КРМ.  Ступенчатые КРМ переключают секции конденсаторных батарей, обеспечивая оптимальную компенсацию реактивной мощности. В зависимости от используемых коммутаторов, КРМ делятся на контакторные и тиристорные.
При работе в режиме автоматического регулирования подключение и отключение конденсаторных ступеней  производится автоматически, обеспечивая наиболее высокий коэффициент мощности. При работе в режиме ручного регулирования подключение и отключение ступеней регулирования производится оператором, что позволяет установить необходимый коэффициент мощности.
Коммутация трехфазных конденсаторов производится быстродействующими контакторами с малым дребезгом контактов. Дополнительная группа контактов таких контакторов замыкается  раньше основной группы, что ограничивает и демпфирует броски пускового тока за счет подключения зарядных резисторов.
Установка КРМ-0,4 состоит из следующих основных частей:
- конденсаторных батарей, соединенных по схеме «треугольник» с разрядными резисторами (С)
- контакторы с дополнительной контактной группой, обеспечивающей предварительный заряд конденсаторов (КМ)
- предохранителей (FU)
- автоматического выключателя (QF)
- регулятора коэффициента мощности (контроллер типа РКМ-5, РКМ-15).
Контроллер обеспечивает автоматическое переключение конденсаторных секций. Он измеряет истинное значение коэффициента мощности и подключает или отключает конденсаторы для того, чтобы достичь необходимого значения cos F. Электронная измерительная система контролирует активную и реактивную составляющую мощности путем измерения мгновенных значений напряжения и тока в силовой сети. На основе этих измерений вычисляется фазовый сдвиг между током и напряжением, и это значение сравнивается с предварительно заданной величиной.
Параметр Значение
Рабочее линейное напряжение, кВ 0,2/0,4/ 0,44/0,69
Диапазон мощностей, кВАр 20…1000
Шаг регулирования, кВАр 2,5/ 5/ 7,5/ 10 / 12,5/ 20/ 25/ 50/100
Число ступеней регулирования, 1...12
Тип ключа контактор/ тиристор
Схема соединения конденсаторов треугольник
Разрядное устройство конденсаторов блок разрядных резисторов
Потери в диэлектрике конденсаторов, Вт/ кВАр 0,2
Ресурс конденсаторов более 100 000 циклов
Номинальная частота, Гц 50
Максимальная перегрузка по току, % 130
Максимальная перегрузка по напряжению, % 110
Общие потери установки, Вт/ кВАр не более 2
Время переключения ступени, тип ключа: контактор/ тиристор, сек 30/ 0,02

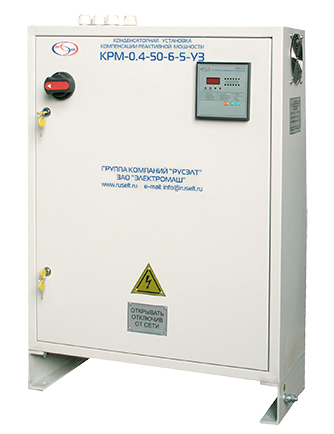

Корпус КРМ – прямоугольный металлический шкаф с передней открывающейся дверью, на котором расположен дисплей контроллера - регулятора коэффициента мощности РКМ-5 или РКМ-15.
Способ охлаждения естественный до 150 кВАр и принудительный, воздушный свыше 200 кВАр. Вентиляторы принудительного охлаждения включаются от датчиков температуры.
Параметр Значение
Рабочая температура, С° -40, +55
Температура хранения, С° -45, +55
Относительная влажность при +20 С°, % до 98 (без конденсата)
Рабочая высота над уровнем моря, м до 2000
