Многомодульные структуры ИБП


Сегодня многие производители источников бесперебойного питания используют технологию модульного построения. Это обеспечивает отказоустойчивость, возможность наращивания мощности системы бесперебойного энергопитания.

Модульный принцип построения широко используется в системах постоянного тока. В основу подобных систем положено параллельное включение выпрямительных модулей. Равномерность распределения тока между модулями достигается благодаря согласованию выходных характеристик: внутреннее сопротивление, номинал напряжения.

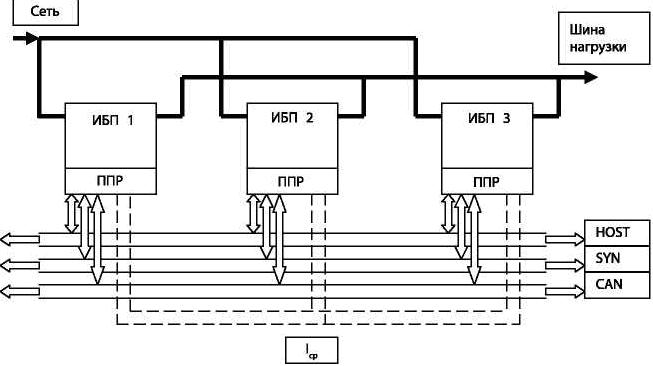

Мультиплексный канал

Рис.1 Мультиплексный канал

Число модулей, которые параллельно подключаются к нагрузке, может превышать 10 штук. Для обеспечения информационной связи применяется специальная цифровая шина. При подключении очередного модуля производится тестирование его состояния. При исправности системы подключенный модуль автоматически определяется остальными элементами, что приводит к перераспределению нагрузки по току. При сбоях в функционировании одного из элементов, он отключается от шины нагрузки в автоматическом режиме.

Отличительный признак многомодульной системы – избыточность, которая обеспечивает повышенную надежность благодаря резервным батарейным модулям и силовым модульным элементам. При работе системы модули можно оперативно заменить. Неисправность одного из элементов не нарушает целостность системы.

Такие источники бесперебойного питания обладают достаточной мощностью. Возможность параллельного резервирования создает надежную защиту. ИБП позволяет расширить резервное время при подключении внешних дополнительных батарей.

Масштабирование и модульная схема построения ИБП помогают подобрать систему, подходящую для современных потребностей. Немаловажно наличие возможности расширения с учетом требований на будущее.

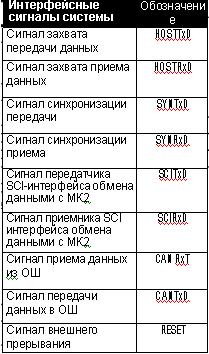

Таблица 1. Наименование интерфейсных сигналов системы

Наименование интерфейсных сигналов системы

Конструкция ИБП

Источник бесперебойного питания изготавливается в нескольких конструктивных вариантах с различным количеством секций под модули. В передней верхней части корпуса располагается панель съемного исполнения. Ее интуитивно понятный интерфейс позволяет легко управлять оборудованием. В нижней части конструкции имеются специальные разъемы для подключения нагрузки. В верхних отсеках секционного корпуса располагают силовые модули, в свободных отсеках размещаются батарейные модули.

Структурная схема ИБП включает:

  • платы дисплея, внутреннего интерфейса, входного фильтра;
  • силовые и батарейные модульные элементы;
  • выходной трансформатор гальванической развязки (опционально);
  • модульные компоненты систем управления.

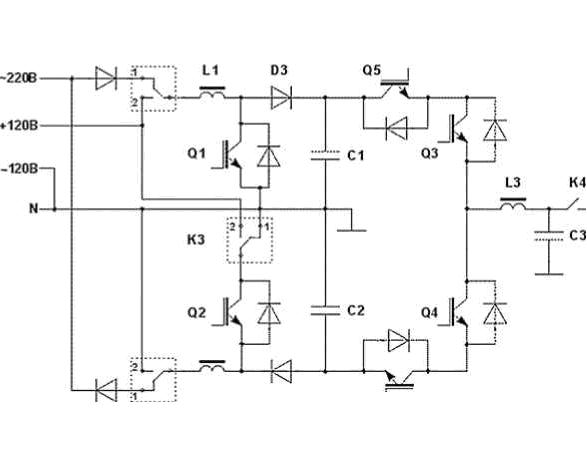

Структурная схема силового модуля

Рис. 2. Структурная схема силового модуля

Режимы работы модулей ИБП

Режим двойного преобразования. В таком режиме силовые элементы конструкции обеспечивают регенерацию выходного напряжения в условиях потребления сетевого тока, близкого к синусоидальному. Используется корректор коэффициента мощности. Батарейные элементы заряжаются зарядными устройствами.

Функциональная схема ИБП

Рис.3. Функциональная схема ИБП.

Автономный режим. При недопустимом отклонении входного напряжения или отсутствии сети нагрузка обеспечивается за счет энергии от батарейных элементов через инверторы силовых модулей.

В режиме ByPass обеспечивается альтернативный путь питания нагрузки: вручную – при потребности в выполнении регламентных работ, автоматически – при перегрузке, в пусковых режимах, при проблемах с узлами силового модуля.

В режиме автозапуска после разрядки батарейных модульных элементов и отключения нагрузки по причине восстановления сети происходит повторный старт ИБП. Пользователь самостоятельно задает уровень разряда и период выдержки перезапуска системы в условиях появления сетевого напряжения.

В зарядном режиме при наличии сети и отключенной нагрузке система производит заряд батарейных модулей автоматически.
