Модернизация электрической части Земснаряд С-42


Предлагаем к модернизации электроустановку земснаряда С-42, которая предназначена для приема электроэнергии от береговых сетей и распределения ее к собственным токоприемникам земснаряда.

Комплект электроустановку земснаряда С-42 состоит из 2-х самостоятельных частей:
- высоковольтная часть КРУН  6  кВ;
- низковольтная часть 0,4 кВ.

1.  Высоковольтная часть КРУН  6  кВ земснаряда С-42

КРУН 6 кВ (степень защиты IP 54), обслуживание - двухстороннее. Состоит из 5-х ячеек и устройства пусковым роторным УПРФ (для двигателей напряжением 6 кВ с фазным ротором, степень защиты IP 20). КРУН имеет шинный мост и оснащен современными электромеханическими блокировками для предупреждения ошибочных оперативных действий персонала. Габариты представлены на рис.1.

Ячейка «Береговая». Береговая ячейка типа КРН-10 (отдельно стоящая, на салазках) вход - воздух, выход - кабель. Оборудуется вакуумным выключателем ВВ/ТЕL на ток 630А/20 кА в возможностью дистанционного включения. Набор и тип релейной защиты необходимо оговаривать при заказе, наличие и тип учета электроэнергии так же.

Ячейка «Ввод». Имеет кабельный ввод, линейный и шинный разъединители, вакуумный выключатель ВБЭМ на ток 630А с комплектом релейной защиты от токов К.З. и перегрузок (возможны различные варианты в зависимости от тех. условий);

Ячейка «Линия» (2 шт.). Имеет 2-а линейных и шинных разъединителя и 2-а вакуумных контактора на ток 400 А и наборы релейных защит нулевой последовательности отходящих линий (возможен вариант установки направленной защиты) с действием на сигнал (возможно на отключение).

Ячейка «ТСН». Имеет шинный разъединитель, предохранители, вакуумный контактор и встроенный в шкаф силовой трансформатор мощностью 160 кВА. 6/0,4 кВ. для нужд технологии. Трансформатор применяется типа ТМГ (маслонаполненный, герметичный). Нейтраль трансформатора изолирована. Ячейка оборудована вводным автоматом, блоком собственных нужд 0.4 кВ. с автоматами, дифференциальными автоматами для освещения ячеек, ремонтного освещения, обслуживания тельфера в машинном отделении и собственных нужд в ремонтных целях (сварка) и трансформатором З80/12В с розетками для переносного освещения.

УПРФ. Габариты представлены на рис. 2,3. Пусковое устройство обеспечивает пуск асинхронного фазного двигателя при подъеме лебедки с помощью переключения секций ступенчатого пускового сопротивления. Переключение ступеней пускового сопротивления производится в функции времени.

2. Низковольтная часть 0,4 кВ земснаряда С-42

Низковольтная часть 0,4 кВ земснаряда С-42 состоит из 4 шкафов - щита измерения, щит управления «Правый», щит управления «Левый» и сигнализации . Габариты представлены на рис. 4.
Низковольтная часть имеет вводной автомат с независимым расцепителем, два прибора постоянного контроля сопротивления изоляции силовых цепей и цепей управления «АСТРО-BENDER», автоматы для пуска двигателей (имеют регулируемую уставку МТЗ) и набор контакторно-релейной аппаратуры. Имеется комплект приборов водотечности, работающие на автоматическую откачку воды из понтонов и на сигнал. От Низковольтой части задействовано технологическое освещение (прожекторы, приборы в машинном отделении и над лебедкам), приборы сигнализации, розетки для подключения приборов собственных нужд защищенные, дифференциальными автоматами. Низковольтная часть имеет устройство аварийного (эвакуационного) освещения, действующее 30 минут после снятия напряжения с земснаряда.
Предусмотрено ограничение крайних положений рамы концевыми выключателями с действием на отключение и сигнал.

Все технологическое оборудование управляется кнопками с пультов управления в рубке (рис. 5). Пульты управления имеют необходимые приборы управления приводами, приборы визуального контроля и кнопки мгновенного отключения электроустановки по напряжению 6 кВ. или 0,4 кВ.
Электропроводка выполняется кабелем марки КГ в лотках, газопроводных и гофрированных трубах по конструкциям и палубе.

В проекте предусмотрена система заземления IT и система выравнивания потенциалов. Соединение частей между собой осуществляется при помощи главной заземляющей шины.
Земснаряд защищается молниеприемником и системой контроля уровня воды в понтонах. Действие приборов – на сигнал в рубке.

Комплект электроустановки для модернизации земснаряда С-42 изготавливается нашей организацией и поставляются на объект в собранном виде в комплекте с руководством по пуско-наладке и эксплуатации. Возможно проведение пуско-наладочных работ на земснаряде заказчика.

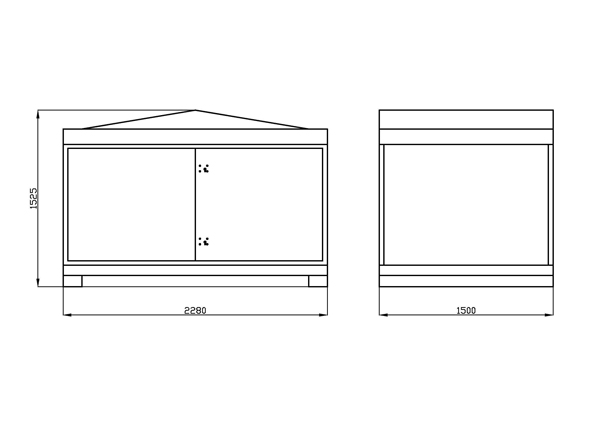

Рис. 1 Общий вид ячеек КРУН

Рис. 1 Общий вид ячеек КРУН

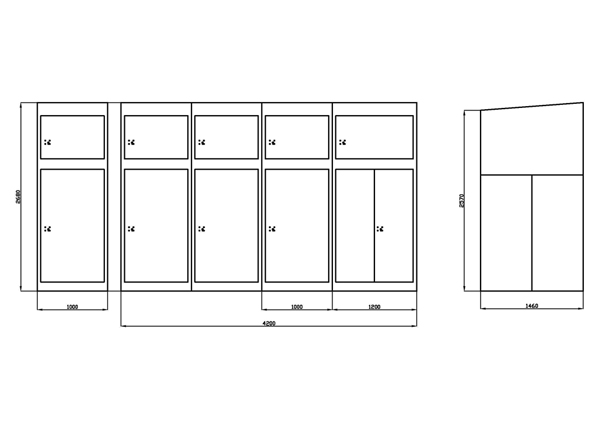

Рис. 2 Общий вид УПРФ (вертикальное исполнение)
Рис. 2 Общий вид УПРФ (вертикальное исполнение)

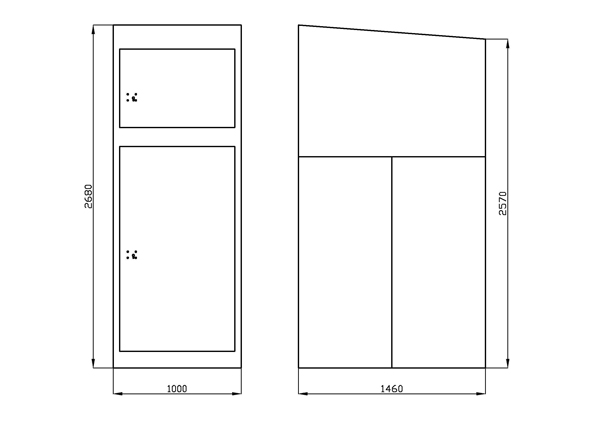

Рис. 3 Общий вид УПРФ (горизонтальное исполнение)
Рис. 3 Общий вид УПРФ (горизонтальное исполнение)
Общий вид шкафов управления

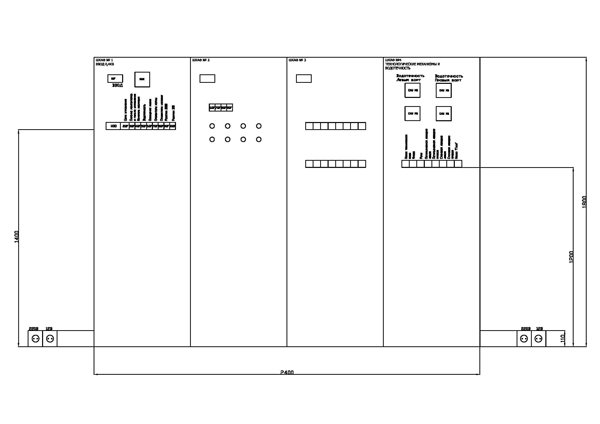

Рис. 4 Общий вид шкафов управления
Пульт управления правый

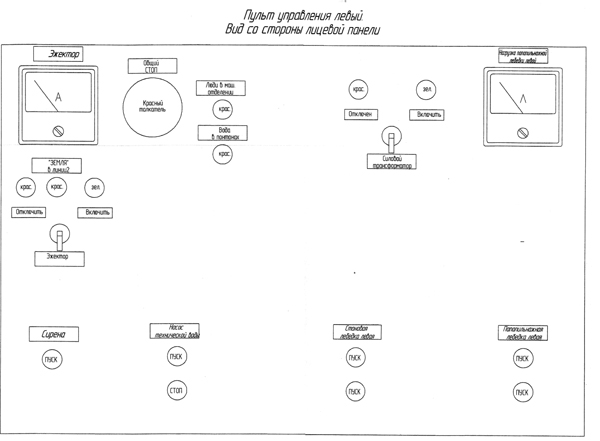

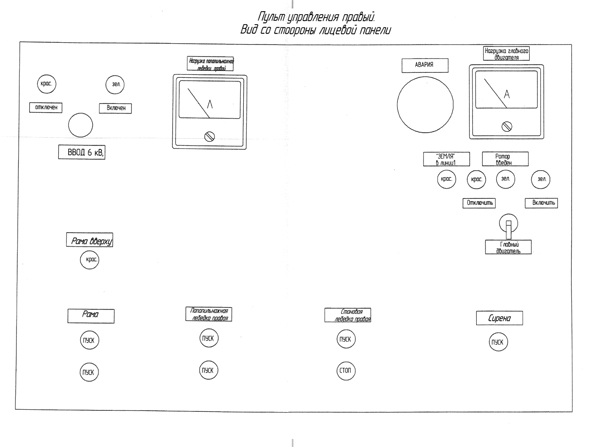

Общий вид пультов управления
Рис. 5 Общий вид пультов управления
