Предлагаем к модернизации систему измерения, управления и сигнализации земснаряда ЗГМД 400/20. Модернизированная электрическая система земснаряда ЗГМД 400/20 состоит из двух основных частей: пульта управления (рисунок 1) и шкафов управления (рисунок 2).
Устройство шкафов управления представляет собой конструкцию из трех металлических шкафов напольного исполнения с дверями, в дверях установлены замки. Шкафы устанавливаются и закрепляются у задней стенки внутри рубки земснаряда. В днище шкафов предусмотрены отверстия для внешних соединений.
Шкаф № 1 «Ввод 0,4кВ»
Шкаф предназначен для ввода и распределения питания от линии дизель-генератора. Ввод осуществляется поворотным приводом автоматического выключателя. В шкафу установлен распределительный трансформатор 380/220В, трансформатор 220/12В, ограничитель импульсных перенапряжений, силовые шины для вывода питания в последующие шкафы, разъемы для подключения освещения и розеток. В крышке шкафа установлены гермовводы под кабеля освещения. Для контроля входной линии в двери шкафа установлен многофункциональный контроллер МИК-21. Также в двери выведены устройство автоматического контроля изоляции и автоматические выключатели, осуществляющие распределение питания на подсистемы.
Шкаф № 2 «Главный привод»
Шкаф предназначен для управления включением главного привода. В нем установлен автоматический выключатель для подачи питания на контактор, установлены предохранители и частотного преобразователя. С вывода ЧП выведен клеммник для подключения главного привода. Через этот шкаф также следуют силовые и управляющие провода в следующий шкаф.
Шкаф № 3 «Технологические механизмы и водотечность»
Шкаф предназначен для управления включением остальных двигателей и управления системой контроля уровня воды в понтонах. В шкафу установлены магнитные контакторы, клеммники для подключения двигателей. На двери шкафа выведены автоматические выключатели для защиты двигателей и также выведены четыре прибора контроля уровня воды в понтонах. В днище шкафа установлены гермовводы для вывода кабелей для подключения двигателей. С этого шкафа выводятся жгут проводов управления, уложенные в гофрированную трубу.
Пульт управления
Пульт управления представляет собой металлический корпус, на лицевой панели которого установлены приборы контроля и управления: амперметр, джойстики, кнопки пуска и остановки.
Комплект электроустановки для модернизации земснаряда ЗГМД 400/20 изготавливается нашей организацией и поставляются на объект в собранном виде в комплекте с руководством по пуско-наладке и эксплуатации. Возможно проведение пуско-наладочных работ на земснаряде заказчика.

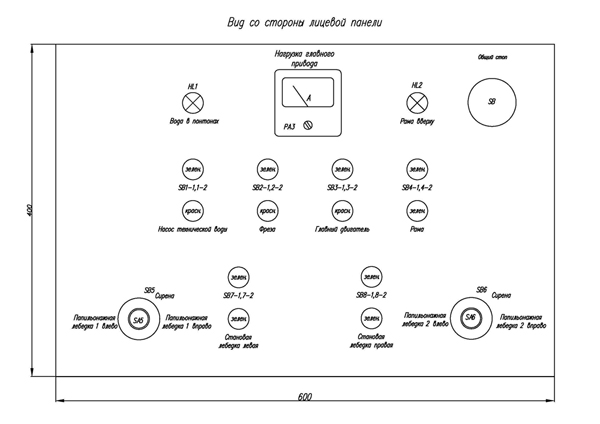

Рис. 1 Общий вид пульта управления

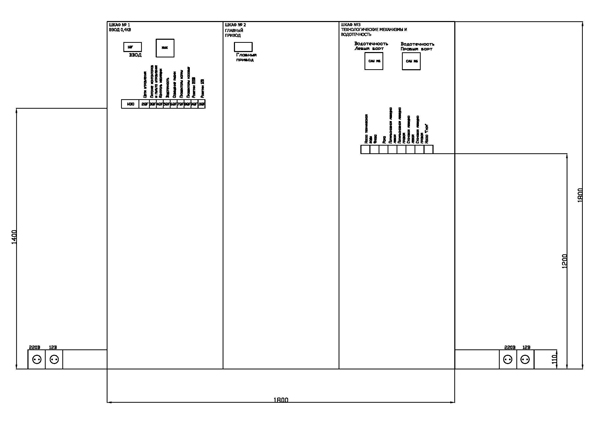

Рис. 2 Общий вид шкафов управления
