Настройка SNMP для Исток серии ИДП-3

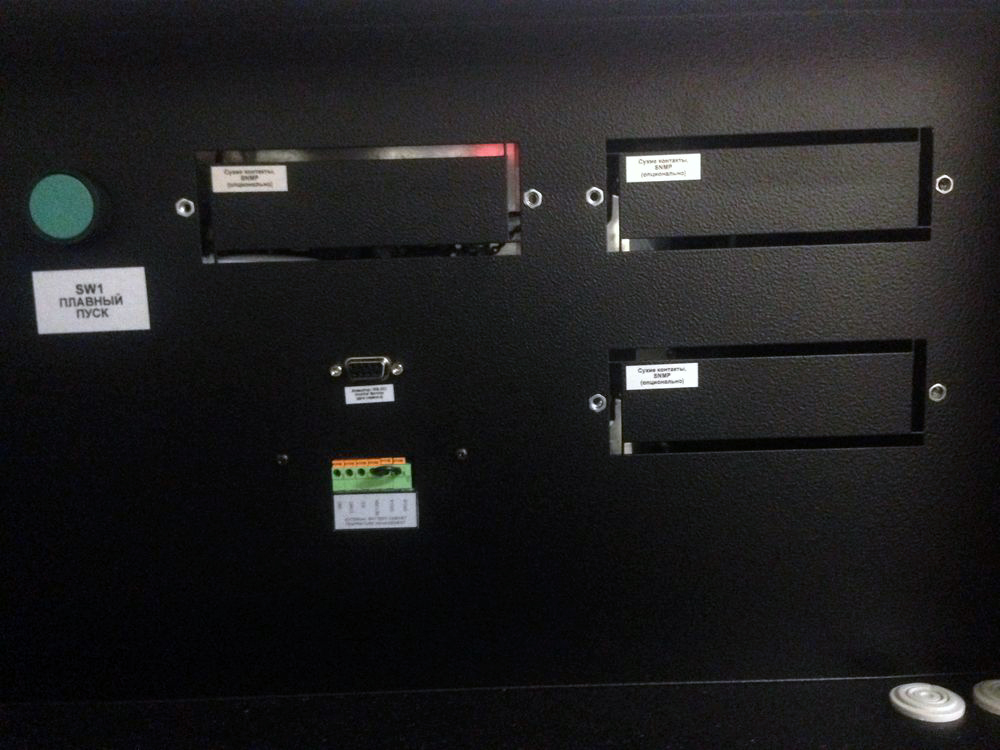

Устанавливаем SNMP плату в любой свободный слот.

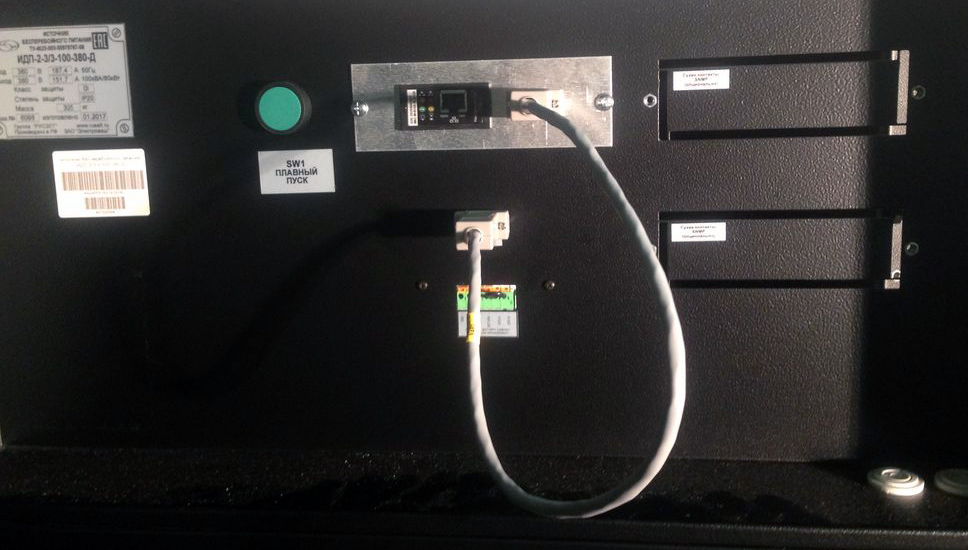

Соединяем разъем RS-232 SNMP платы с ИДП-3 (Инвертер / RS-232 Inverter/Service)

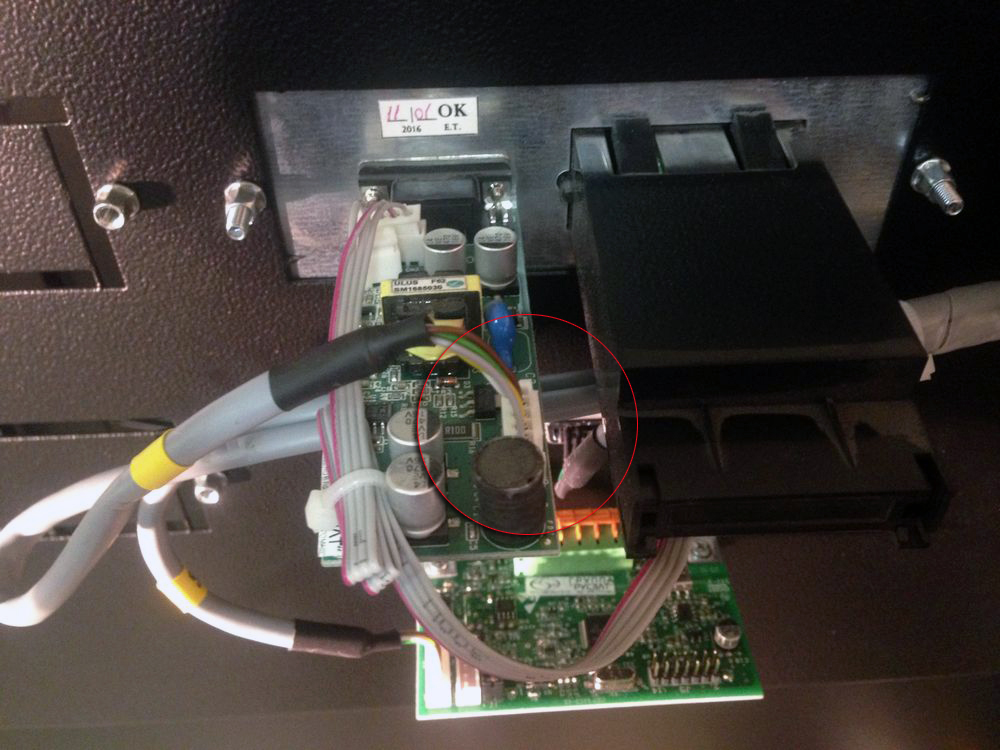

Соединяем c тыльной стороны SNMP плату с ИДП-3 посредствам шлейфа.

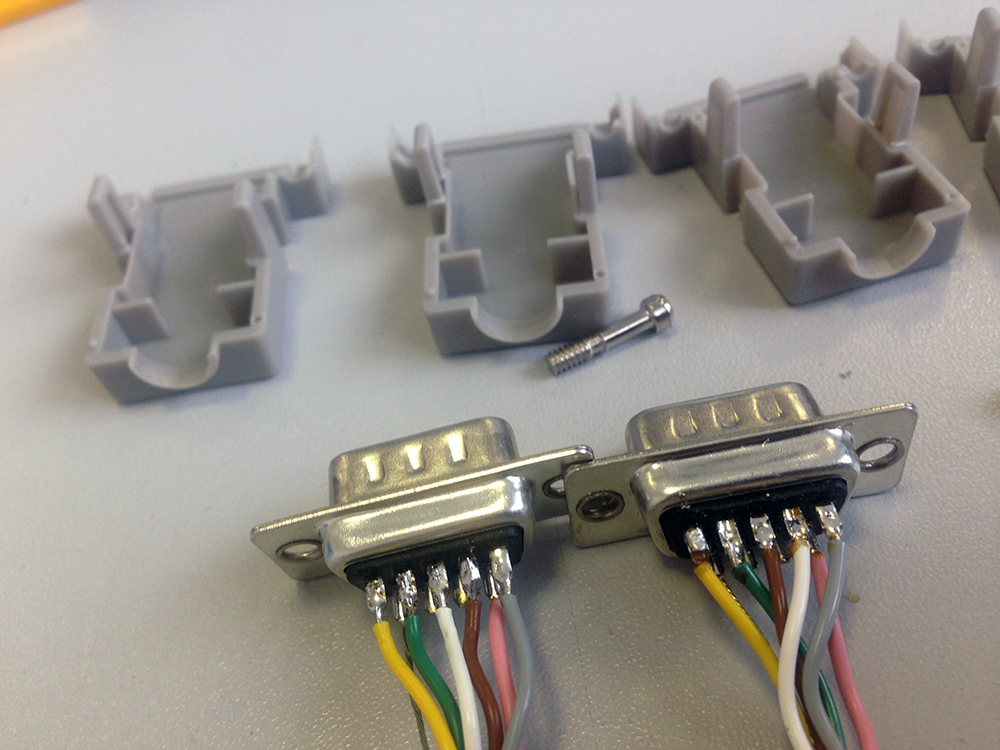

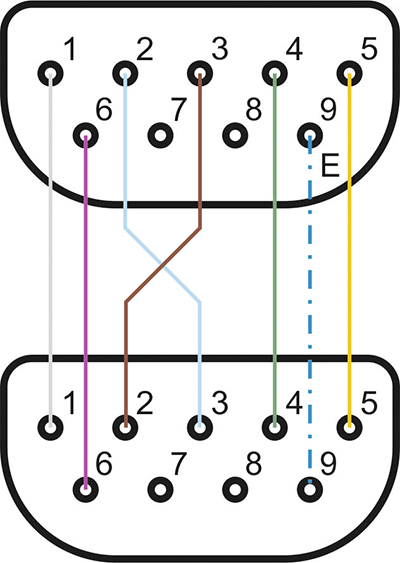

Распиновка кабеля для соединения SNMP и ИДП-3
9 pin экран
Кросс разводка 2-3
7,8 можно не использовать

Для перепрошивки SNMP адаптера с более ранней версии, а так же русификации web-интерфейса необходимо сделать следующее:

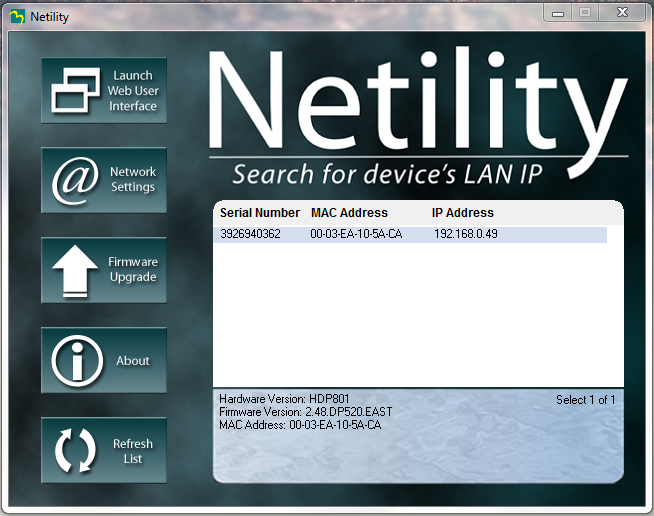

1. Зайти в программу Netility

netility

2. Нажать Firmware Upgrade
3. Указать путь к файлу прошивки.
Скачать прошивку для SNMP DP520 (internal card) Версии 2,47 от 31 мая 2013 года.
Скачать прошивку для SNMP DT520 (internal card) Версии 2,47 от 31 мая 2013 года.
Скачать прошивку для SNMP DP520 (internal card) Версии 2,48 от 9 мая 2014 года.
Скачать прошивку для SNMP DT520 (internal card) Версии 2,48 от 9 мая 2014 года.
4. После этого подключиться по IP адресу к устройству, и выбрать русский язык.

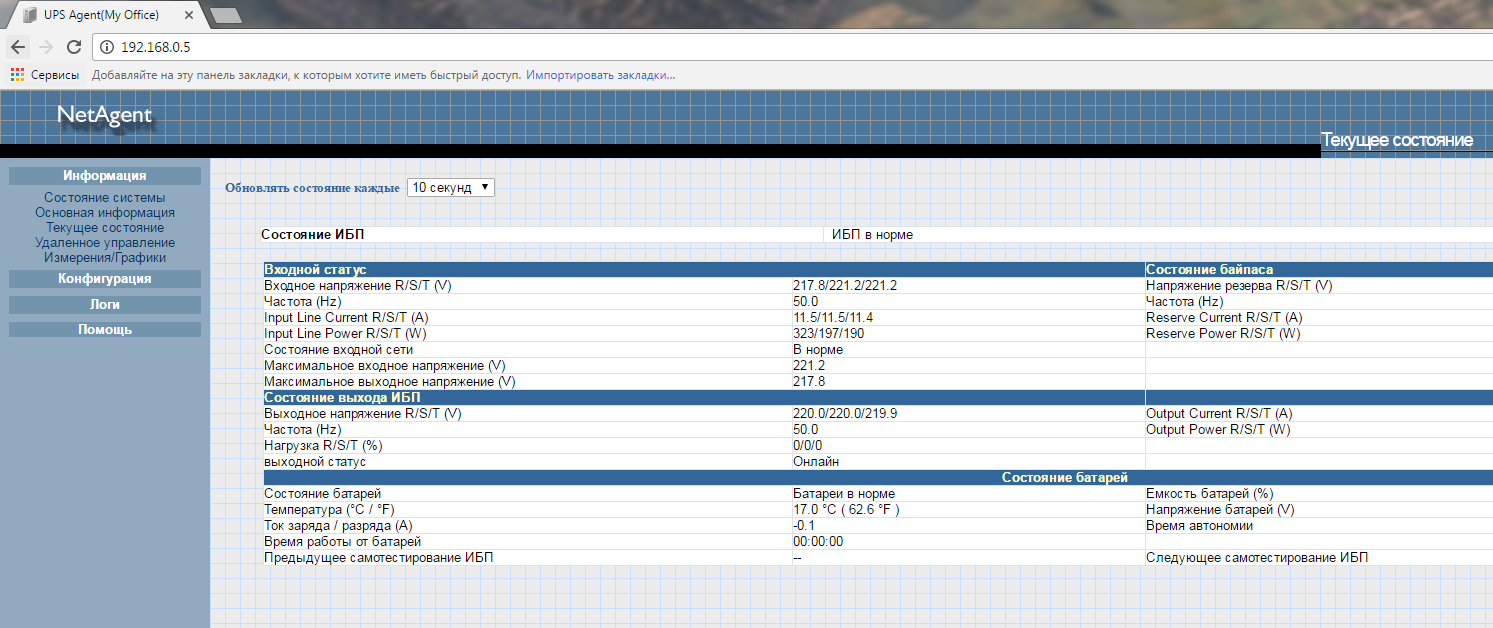

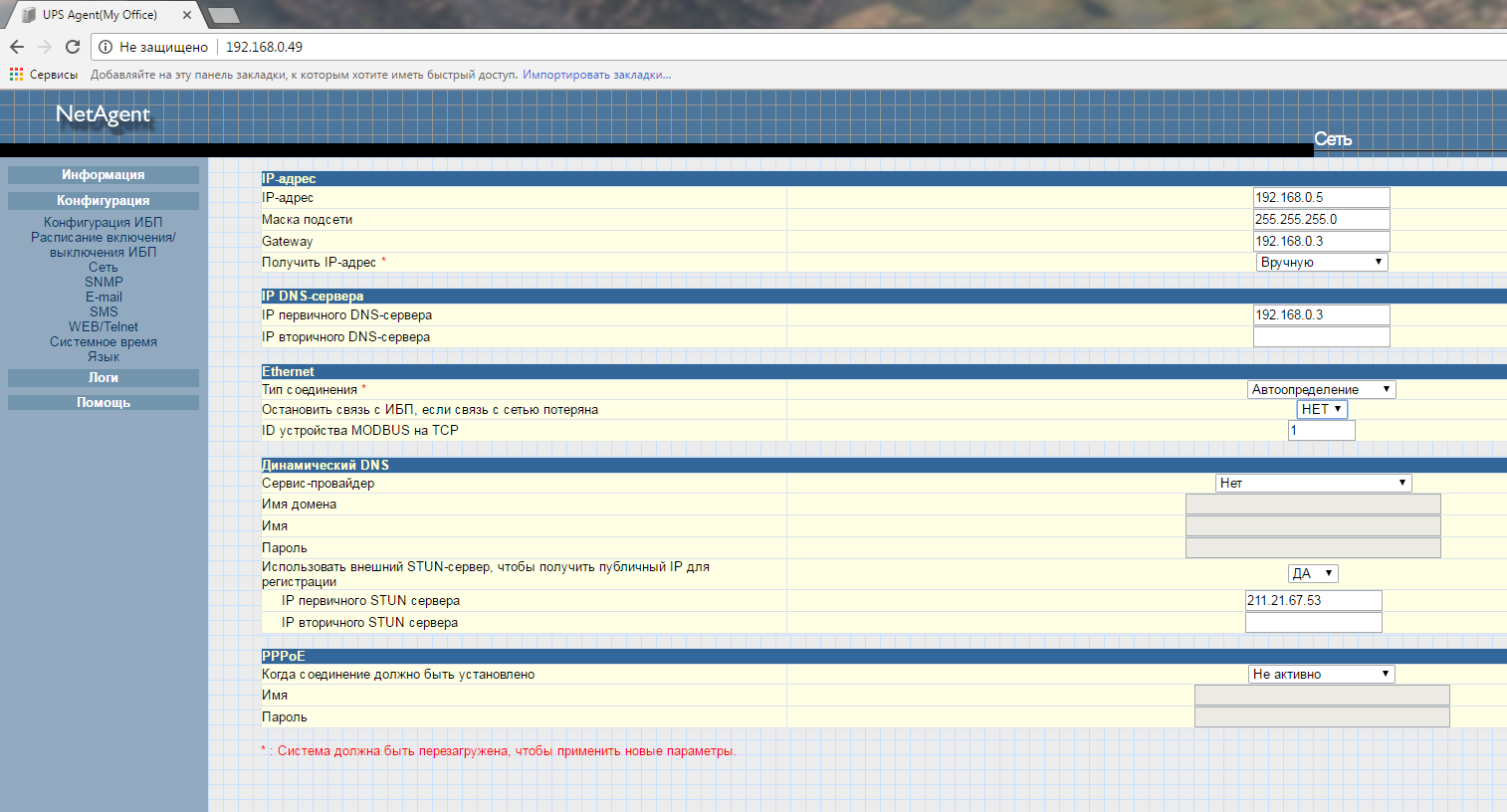

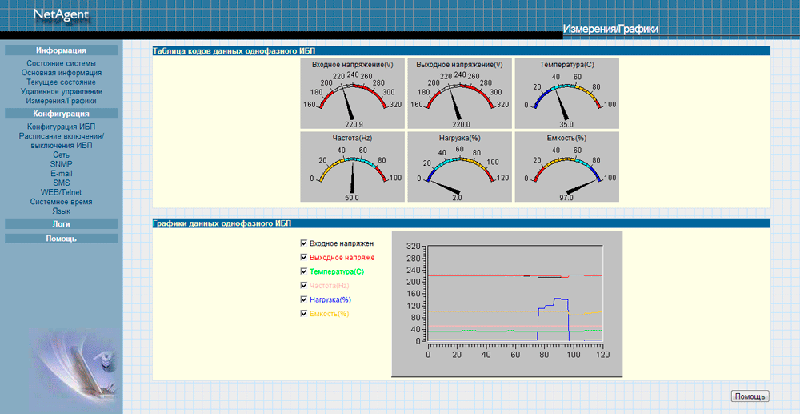

web-интерфейс ИБП серии "Исток" web-интерфейс ИБП серии "Исток" web-интерфейс ИБП серии "Исток"


SNMPView программа для удаленного управления (ENG)
