Область применения и функциональные особенности ИБП Исток серии ИДП


Журнал: "Рынок Электротехники" № 2.2008 Группа компаний «РУСЭЛТ», являясь одним из лидеров по разработке систем гарантированного электропитания в РФ, предлагает вашему вниманию новый модельный ряд источников бесперебойного питания
Источники бесперебойного питания серии ИДП представляют собой бестрансформаторные источники с двойным преобразованием энергии и предназначены для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание входного напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Структура условного обозначения
ИДП-N-Х / Х-YY-ZZZ-G, где N — модели (1, 2, 3); Х / Х — число фаз вход / выход (1 / 1, 3 / 1, 3 / 3); YY— мощность (кВА); ZZZ — значение номинального выходного напряжения (220, 380 В); G — вид исполнения:
А — базовый,
Функциональные особенности ИДП
Отличительными особенностями моделей серии ИДП является отсутствие силового трансформатора, использование IGBT-транзисторов, современного метода пространственно-векторного управления инвертором, обеспечивающие:
— двойное преобразование энергии с коррекцией входного коэффициента мощности;
— стабилизация выходного напряжения и частоты при широком диапазоне изменения входного напряжения и частоты (+ / — 20 % и более);
— синусоидальная форма выходного напряжения (коэффициент искажения синусоидальности менее 3 %);
— возможность наращивания времени резерва за счет подключения внешних АБ;
— возможность параллельной работы до трех блоков ИДП-1-1 / 1- 6 (10) и всех моделей ИДП-2, ИДП-3 на общую нагрузку, что позволяет наращивать суммарную выходную мощность и обеспечивать необходимое время резерва системы бесперебойного питания по принципу N+X. ИБП ИСТОК серии ИДП-1 и ИДП-2 содержат в своей структуре выпрямитель (УВ), бустер (БС) — повышающий преобразователь постоянного напряжения (до 700 В), IGBT-инвертор (ИН), выходной фильтр высших гармоник (Ф), зарядное устройство (ЗУ) (рис. 1). Структурная схема ИДП-1, ИДП-2

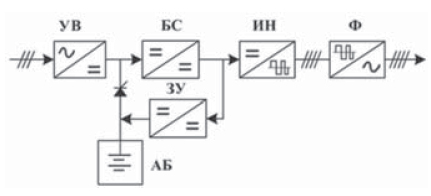

Рис. 1. Структурная схема ИДП-1, ИДП-2 Такая структура обеспечивает широкий диапазон отклонения входного напряжения от номинального значения + / — 20 % без перехода на питание от аккумуляторных батарей (АБ) при 100 %-ной нагрузке и высокую точность стабилизации выходного напряжения (+ / — 1 %). Бестрансформаторные ИБП ИСТОК серии ИДП-3 с входным ШИМ-
преобразователем на IGBT-транзисторах позволяют увеличить входной коэффициент мощности в широком диапазоне изменения нагрузки и улучшить динамические характеристики ИБП. ИДП-3 содержит в своей струк-
туре IGBT — ШИМ-преобразователь, IGBT-инвертор (ИН) и выходной фильтр высших гармоник (Ф). В силовой цепи отсутствует схема зарядного устройства, т. к. его функции выполняет IGBT-ШИМ-преобразователь, анало-
гично классической структуре с двойным преобразованием. Такая структура ИБП требует большего количества АБ для обеспечения необходимого напряжения питания инвертора (744 В), однако обладает повышенным временем резерва по сравнению с ИБП других структур при одинаковых емкостях АБ. Применение входного ШИМ-преобразователя в структуре ИДП-3 обеспечивает: • высокие значения входного коэффициента мощности (0,99) в широком диапазоне изменения нагрузки;
• поддержание стабильного напряжения постоянного тока на шинах питания инвертора в широком диапазоне изменения входного напряжения (187-280 В Т — для установки в 19» стойку, Д — со встроенным дополнительным блоком зарядного устройства, Р — с развязывающим трансформатором, М — модифицированный. Модельный ряд однофазных ИБП
серии ИДП-1 включает 1, 2, 3, 6, 10 кВА, а трехфазных ИБП серии ИДП-2 и ИДП-3-10, 15, 20, 30, 40, 60 кВА. Структурная схема ИДП-3

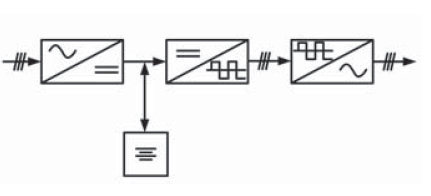

Рис. 2. Структурная схема ИДП-3
Область применения
Однофазные модели ИДП-1 малой мощности предназначены для бытового оборудования. Трехфазные модели ИДП-2 и ИДП-3 предназначены
для обеспечения качественным электропитанием потребителей в бытовых и промышленных условиях при нестабильных электросетях приремонте автомобиля в непрерывном режиме электроснабжения:
— систем отопления;
— систем безопасности;
— оргтехники и информационных систем;
— систем телекоммуникации;
— технологического оборудования.

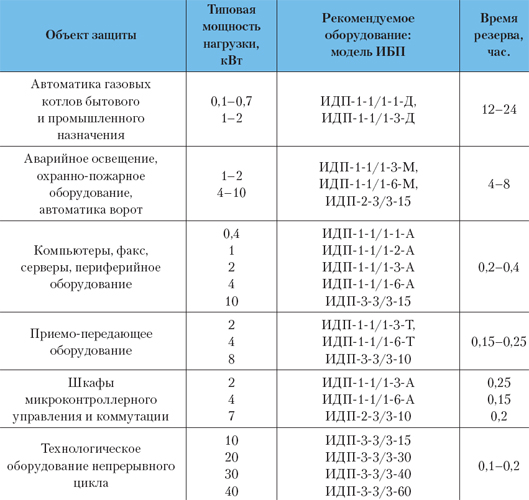

Рекомендуемая область применения ИБП серии ИДП приведена в таблице 1.
Рекомендуемая область применения ИБП серии ИДП

Источники бесперебойного питания серии ИДП обеспечат надежное, гарантированное электропитание ответственных потребителей в соответствии с нормами качества электрической энергии (ГОСТ 13109-97). Группа компаний «РУСЭЛТ» предоставляет увеличенный до двух лет гарантийный срок на свою продукцию. Дополнительную информацию по ИБП ИСТОК можно получить на сайте www.ruselt.ru.
