СДТ РУСЭЛТ ™


СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ДИСКРЕТНЫЙ ТРЕХФАЗНЫЙ СЕРИИ СДТ ПРОИЗВОДСТВА ГРУППЫ КОМПАНИЙ "РУСЭЛТ"

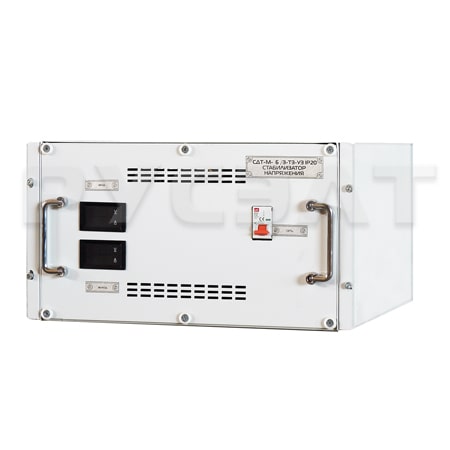

Трехфазный стабилизатор напряжения СДТ

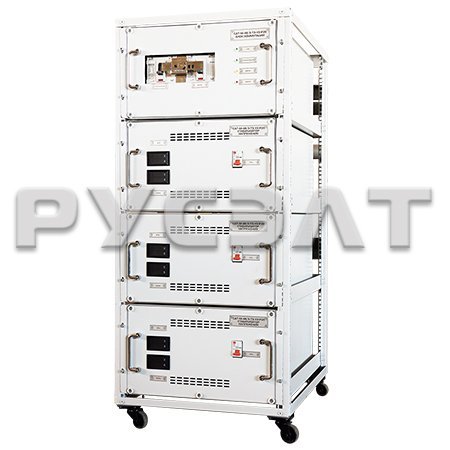

Рис.1 Внешний вид стабилизатора серии СДТ
С ростом промышленного производства обеспечение промышленных объектов качественным энергоснабжением становится все более актуальной задачей. Одним из способов обеспечения гарантированного электропитания технологического оборудования в соответствие с современными нормами качества электроэнергии [1] является использование стабилизатора переменного напряжения. Группой компаний «РУСЭЛТ» разработаны и серийно производятся однофазные мощностью от 7,5 до 33 кВА и трехфазные  мощностью от 10 до 100кВА стабилизаторы напряжения серии СДТ ТУ 3413-005-55978767-07.
Стабилизаторы СДТ могут использоваться для питания различного электрооборудования как однофазного, так и трехфазного, предъявляющего повышенные требования к качеству сетевого напряжения.


Перечислим основные достоинства стабилизаторов серии СДТ по сравнению с аналогами:
  • высокое быстродействие - 50 мс;
  • высокая нагрузочная способность во всем рабочем диапазоне входного напряжения;
  • высокая точность стабилизации выходного напряжения - +2%;
  • возможность установки и мониторинга входных и выходных параметров сети (до 48 параметров), в том числе и дистанционно с помощью интерфейса RS-485;
  • компактность и удобство технической эксплуатации;
  • широкий температурный диапазон эксплуатации: -20… + 40 °С;
  • высокая надежность и долговечность.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ СТАБИЛИЗАТОРА

СДТ – ХХХ/Х-ХХ-Х3 IPХХ
СДТ – стабилизатор дискретный тиристорный
ХХХ – номинальная мощность, кВА (7,5 ; 10; 15;20; 33 / 10; 16; 25; 40; 63; 100)
Х – число фаз (1 , 3)
ХХ – исполнение (А – с автотрансформатором, Р – с разделительным трансформатором , АМ , РМ – с повышенной точностью )
Х3 – вид климатического исполнения (У ,Т)
IP ХХ – степень защиты (23, 54)

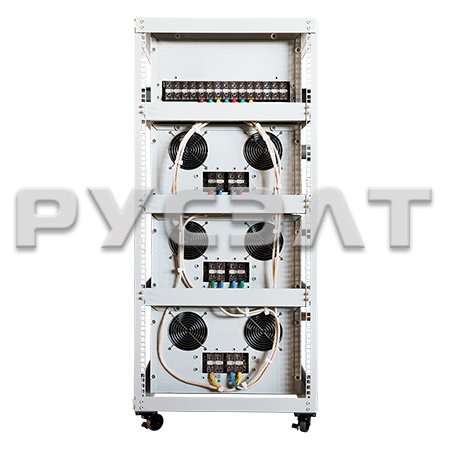

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Внешний вид стабилизатора СДТ представлен на рисунке 1. Стабилизатор состоит из следующих составных частей:
  • пофазные автотрансформаторы с отводами;
  • блок тиристорных ключей;
  • автоматический сетевой выключатель;
  • контактор защиты нагрузки;
  • микроконтроллерная плата управления;
  • цифровой многофункциональный измеритель;
  • вентиляторы охлаждения;
  • корпус.

Принцип работы стабилизатора основан на изменении коэффициента трансформации автотрансформатора в каждой фазе. Переключая число витков первичной и (или) вторичной обмотки автотрансформатора, при изменении сетевого напряжения, можно стабилизировать выходное напряжение. Коммутация при переключении отводов первичной и вторичной обмоток производится тиристорными ключами.
Структурная схема стабилизатора изображена на рисунке 2.
При подаче напряжения на стабилизатор микроконтроллер платы управления стабилизатором производит измерение напряжения в течение (0,5…1с), после чего включает тиристорные ключи в режим максимального понижения выходного напряжения, производит регулирование выходного напряжения, после чего подключает нагрузку контактором. Быстродействие системы регулирования в процессе работы составляет 50 мс.


схема стабилизатора

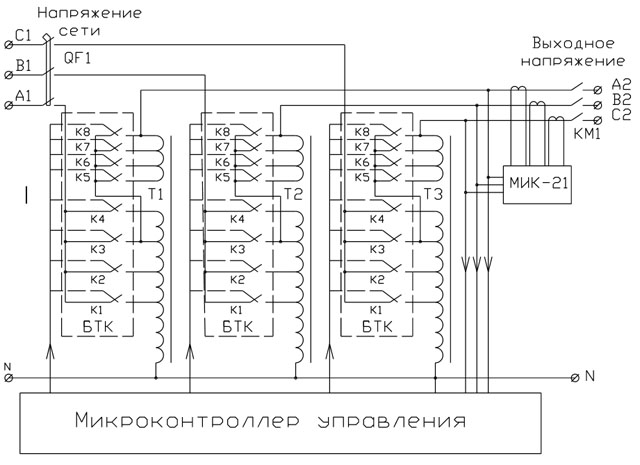

Рис. 2. Структурная схема стабилизатора

При изменении напряжения питающей сети в пределах рабочего диапазона, блок управления, переключая тиристорные ключи, отрегулирует напряжение на выходе стабилизатора с заданной точностью (см. технические характеристики).
При достижении верхней или нижней границы рабочего диапазона входного напряжения микроконтроллер управления стабилизатором отключит нагрузку.
При возвращении выходного напряжения в допустимые пределы, после окончания временной задержки 3 с. микроконтроллер платы управления стабилизатором подключит нагрузку.
Микроконтроллер также осуществляет контроль температуры радиатора блока тиристорных ключей. Вентилятор принудительного охлаждения включается при достижении температуры радиатора 80°С и отключается при температуре радиатора 60°С.

       Функциональные особенности цифрового многофункционального измерителя (рис.3)

Класс точности цифрового измерителя - 1,0 ± 1 значащая цифра.
Дисплеи (1),(2),(3) отображают выходные параметры стабилизатора по фазам (1) фаза А, (2) фаза В, (3) фаза С.
Кнопки (А) и (В) позволяют выбрать измеряемый параметр. Свечение индикатора в линейке (E) указывает на измеряемый параметр. Светодиодные индикаторы слева от дисплея показывают, что результат измерений выражается в тысячах или миллионах.
Дисплей (4) отображает усредненные значения линейных, фазных напряжений по всем трем фазам и частоту сети. Свечение индикатора в линейке (F) указывает на измеряемый параметр. Кнопка (С) позволяет выбрать измеряемый параметр.
Дисплей (5) индицирует суммарные значения мощности нагрузки во всех трех фазах - активную, реактивную и полную.
Кнопка (D) позволяет выбрать измеряемый параметр.
Свечение индикатора в линейке (G) указывает на измеряемый параметр.



цифровой многофункциональный измеритель Рис. 3. Цифровой многофункциональный измеритель

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модели и основные параметры стабилизаторов серии СДТ приведены в таблице1.

Таблица 1. Модели и основные параметры стабилизаторов серии СДТ

МодельНомин. мощн., (кВА)Входное напряжение, (В)Выходное стабилизированное напряжение, (В)КПД, %Размеры (L,H,B), (мм)Масса, кг
МежфазноеФазноеМежфазноеФазное
СДТ-10/3 38010285-437165-253380+ 2%220+ 2%90,0L - 600, H - 950, B - 45095
СДТ-16/3 3801693,5120
СДТ-25/3 3802594,5155
СДТ-40/3 3804096,0275
СДТ-63/3 3806397,5L - 600, H - 1650, B - 600373
СДТ-100/3 38010098,0451


Стабилизация выходного напряжения осуществляется по действующему значению.
Время восстановления выходного напряжения при скачкообразном изменении входного напряжения от 0,7Uном. до 1,15Uном. или от 1,15Uном. до 0,7Uном. не более - 0,3 сек.
Стабилизатор имеет защиту от коротких замыканий и перегрузки.


НАДЕЖНОСТЬ И БЕЗОПАСНОСТЬ

Надежность и безопасность эксплуатации стабилизаторов серии СДТ обеспечивается рядом факторов:
  • наличием в силовой цепи стабилизаторов защитных автоматических выключателей;
  • класс электроизоляции сухого автотрансформатора – «F», т.е. выдерживает температуру нагрева до +155 °C, таким образом, гарантируется пожарная безопасность изделия;
  • наличием контроля фаз в стабилизаторах;
  • электронной системой отключения нагрузки при завышенном и пониженном входном напряжении;
  • предусмотрена возможность установки дополнительной местной или дистанционной сигнализации оповещения о возникновении нештатной ситуации.
Группа компаний «РУСЭЛТ» предоставляет увеличенный до 2-х лет гарантийный срок на свою продукцию. Предприятие располагает современной производственной и ремонтной базой, что позволяет оперативно выполнять заявки на оборудование серийного и специального назначения, а также в кратчайшие сроки производить гарантийное и послегарантийное обслуживание поставленного оборудования.

Литература
1. ГОСТ 13109-97 Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
