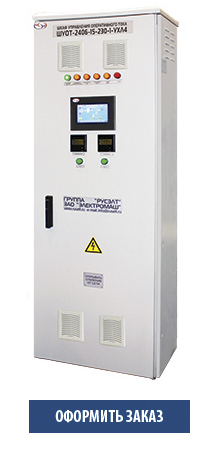

Шкафы управления оперативным током ШУОТ

Шкаф управления оперативным током ШУОТШкаф управления оперативным током ШУОТ предназначен для обеспечения различных потребителей заданным напряжением постоянного тока в объектах энергетики, промышленности, нефтегазовой отрасли и других объектах, является гарантированным источником питания постоянного тока.

ШУОТ обеспечивает выполнение следующих функций:
  • прием электрической энергии от источников переменного тока;
  • резервирование вводов и автоматическое переключение между ними;
  • преобразование переменного тока в постоянный;
  • прием электрической энергии от АБ;
  • контроль состояния АБ, заряд АБ и защита ее от глубокого разряда;
  • распределение постоянного тока по потребителям;
  • защита вводов и отходящих линий от токов перегрузки и коротких замыканий;
  • непрерывный контроль сопротивления изоляции с автоматическим определением отходящей линии, на которой произошло повреждение или снижение сопротивления изоляции ниже допустимого значения;
  • мониторинг и индикация состояния оборудования ШУОТ;
  • индикация напряжения и тока нагрузки на ШПТ;
  • сигнализация положения автоматических выключателей;
  • формирование общего сигнала "Авария" при срабатывании защит.

ШУОТ рассчитан для эксплуатации внутри помещений, при следующих условиях:
  • высота над уровнем моря до 1000м при номинальной нагрузке. При увеличении высоты – снижение нагрузки на 1% на каждые 100м;
  • температура окружающей среды от -25 до 40ОС в зависимости от типоисполнения;
  • относительная влажность воздуха окружающей среды не более 80% при температуре +25ОС;
  • окружающая среда не взрывоопасна, не содержит токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
  • место установки шкафа должно быть защищено от попадания масла, солёной воды, эмульсии и т.д.;
  • рабочее положение – вертикальное, допускается отклонение до 5° в любую сторону;
  • отсутствие непосредственного воздействия солнечной радиации;
  • содержание токопроводящей пыли в помещении и охлаждающем воздухе не более 0.7 мг/м3.
  • ударные нагрузки не допускаются, вибрационные нагрузки допускаются до 35Гц, ускорение 0,5 g.

Технические характеристики

Таблица 1. Основные параметры

Параметр, характеристика

Значение

Номинальное входное фазное/линейное напряжение, В ~220/380
Допустимое отклонение напряжения питающей сети, % ±15
Число фаз источника входного напряжения 3/N
Частота входного напряжения, Гц 45-65
Коэффициент мощности, не менее 0,94
Номинальное выходное напряжение, В =230/=115
Диапазон изменения выходного напряжения выпрямителя, В DC 150-300/76-150
Номинальный выходной ток, А 5-10, 20, 30, 40, 60, 80, 100 и тд
Пульсации выходного напряжения, % 0,2
Регулируемые уставки контроля снижения сопротивления изоляции отходящих фидеров в соответствии с исполнением, кОм 0-99
КПД, % ≥ 96
Сопротивление изоляции электрических цепей относительно корпуса и изоляции между входами и выходами, не менее, МОм 5
Габаритные размеры ШхГхВ (мм) - Шкаф ШУОТ - Шкаф АБ По согласованию с Заказчиком
Степень защиты IP21-IP54
Способ обслуживания Односторонний
Подвод кабелей снизу, сверху*
Емкость аккумуляторной батареи (А/ч) 65*
Количество аккумуляторных батарей в шкафу АБ, шт. 17*/9*
Срок службы аккумуляторных батарей 5-18**

* По требованию заказчика возможны изменения.
** Срок службы установленных в шкафу герметизированных аккумуляторных батарей – в соответствии с эксплуатационной документацией предприятия-изготовителя.

По требованию заказчика ШУОТ может иметь следующие опции:
  • входное линейное напряжение из ряда: 220, 230, 240, 380, 400, 415, 440, 660 В;
  • увеличенный диапазон отклонения входного напряжения питающей сети - (-30%+15%)
  • корректор выходного напряжения V-DROP;
  • включение привода высоковольтного выключателя;
  • принудительная вентиляция (шкафов ШУОТ и АБ);
  • обогрев (шкафов ШУОТ и АБ);
  • устройство мигающего света;
  • защита АБ от глубокого разряда;
  • устройство для разряда АБ;
  • дополнительные контакты сигнализации положения автоматических выключателей;
  • «сухие» контакты сигнализации режимов работы;
  • контроль изоляции с автоматическим поиском фидера с пониженным сопротивлением изоляции;
  • удаленный мониторинг по протоколу Modbus или CDT.

В состав ШУОТ входит шкаф ШУОТ и шкаф АБ.

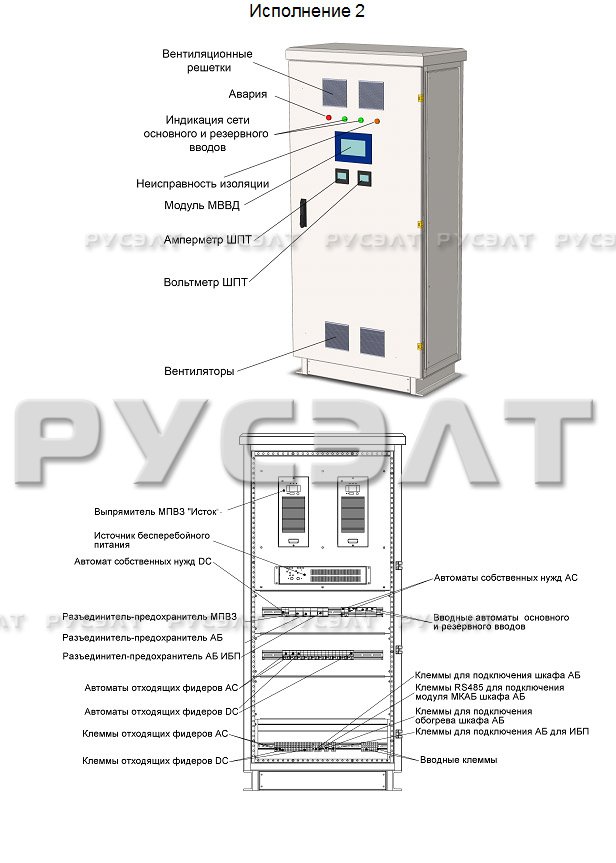

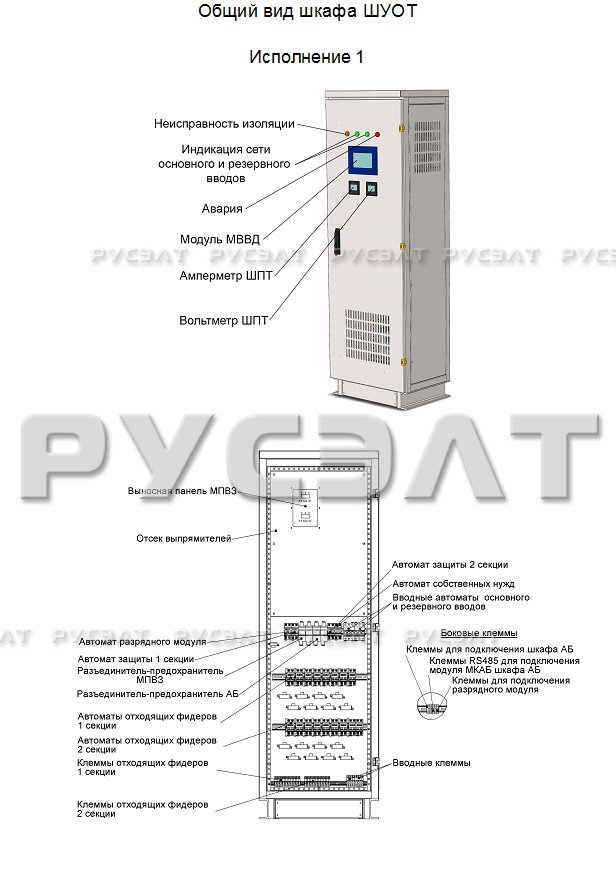

В состав шкафа ШУОТ входит:
  • модуль ввода-вывода данных (МВВД);
  • модуль сбора данных (МСД);
  • модуль преобразовательный выпрямительно-зарядный (МПВЗ "Исток");
  • модуль МКИ (в случае пофидерного контроля изоляция);
  • защитная, коммутационная аппаратура;
  • датчики измерения сопротивления изоляции на отходящих фидерах;
  • вспомогательные контакты.

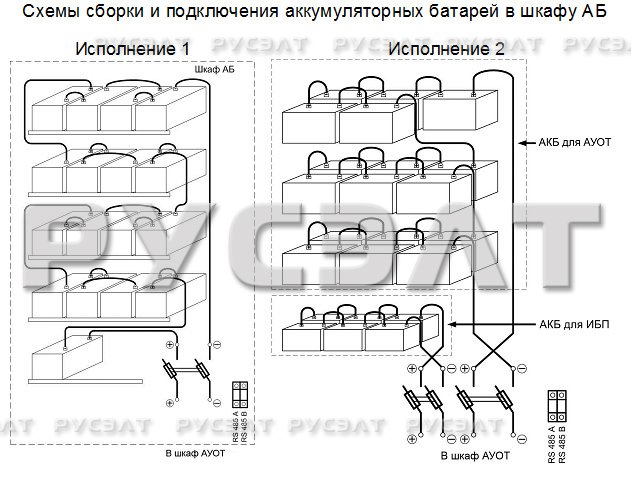

В состав шкафа АБ входит:
  • аккумуляторные батареи;
  • модуль контроля АБ (МКАБ);
  • защитная, коммутационная аппаратура;
  • термодатчик;
  • вспомогательные контакты.

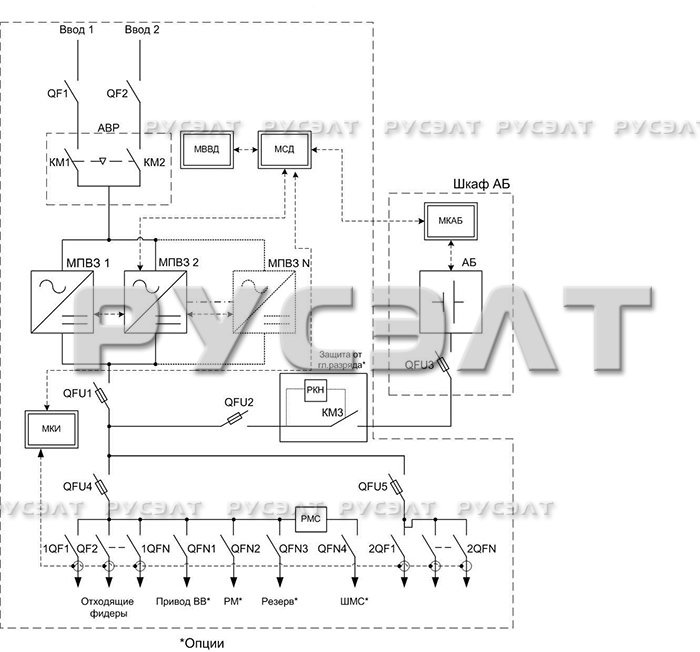

Рисунок А.1 Структурная схема 1
Рисунок А.1 Структурная схема 1
Рисунок А.2 Структурная схема 2
Рисунок А.2 Структурная схема 2
Рисунок А.2 Структурная схема 2
Рисунок А.3 Структурная схема 3
Рисунок А.4 Структурная схема 4
Рисунок А.4 Структурная схема 4
Рисунок А.6 Структурная схема 6
Рисунок А.6 Структурная схема 6
Рисунок А.7 Структурная схема 7
Рисунок А.7 Структурная схема 7
Рисунок А.5 Структурная схема 5
Рисунок А.5 Структурная схема 5
