СТЭМ-3 мощность 30-2000 кВА


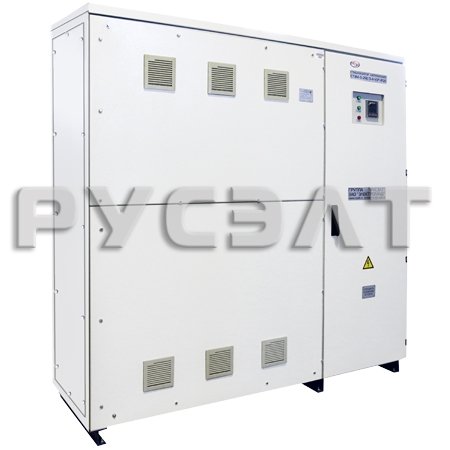

Стабилизатор напряжения трехфазный СТЭМ-3-100/3-М УХЛ2 иконка акробатаДайджест "Стабилизаторы напряжения СТЭМ-3 2019 г."
  • Мощность 30-2000 кВа
  • Рабочий диапазон входного напряжения ±20%
  • Точность стабилизации ±1,5%
  • Электродинамический принцип действия

Стабилизатор устроен по электродинамическому принципу стабилизации, который характеризуется способностью плавно регулировать выходное напряжение без искажения и с высокой точностью 1,5%. Форма напряжения – синусоидальная. Вносимый коэффициент искажения синусоидальности формы кривой выходного напряжения не более 1%. Кроме того, стабилизаторы данного типа проявляют невысокую чувствительность к внешним помехам, а также входным характеристикам тока. Стабилизатор может работать на любую нагрузку с cos φ от 0,8 индуктивной до 0,8 емкостной.


ИДЕАЛЬНОЕ РЕШЕНИЕ для защиты целого производства


Трехфазный промышленный стабилизатор напряжения СТЭМ-3 с широким диапазоном мощностей, высоким качеством стабилизации, плавной регулировкой и повышенной эффективностью, Уровень КПД не менее 98%. Оснащен большим количеством защит. Стабилизаторы разработаны и серийно выпускаются АО «Электромаш» по техническим условиям ТУ 3411-002-5597876707.

Электродинамический стабилизатор напряжения трехфазный СТЭМ-3 – обеспечивает одновременную стабилизацию линейного (380В) и фазного (220В) напряжения сети в неустойчивых электросетях в непрерывном режиме электроснабжения для потребителей с высоким уровнем требований к электроснабжению.

Для защиты стабилизатора, а также для предотвращения повреждения оборудования, подключенному к нему, стабилизатор снабжен набором защит, призванных обеспечить надежность и безаварийность: от перегрузки, короткого замыкания, импульсных перенапряжений, пониженного и повышенного напряжения, высокочастотных помех и перегрева.

Стабилизатор СТЭМ-3 рекомендован для эксплуатации, где наблюдается широкий диапазон отклонения входного напряжения в питающей сети, глубокие, но не частые просадки напряжения, диагностируются искажения по частоте, форме тока и напряжения, но при этом требуется высокая точность стабилизации и большие суммарные мощности. Стабилизатор СТЭМ-3 является идеальным выбором для защиты мощного промышленного оборудования и целого производства.

КОНСТРУКЦИЯ
Стабилизатор изготавливается в металлическом корпусе в климатическом исполнении У3 (по заказу T3, УХЛ2, УХЛ3.1) со степенью защиты IP 20 (по заказу IP31/IP54). На передней панели корпуса размещен измерительный микроконтроллер МИК-24, на дисплее которого отображается состояние работы стабилизатора и параметры сети. Дистанционная связь со стабилизатором может быть установлена с помощью интерфейса RS-485 по протоколу «Modbus».

Основными силовыми элементами стабилизатора являются: вольтодобавочные трансформаторы, регулирующие автотрансформаторы с электроприводом и платы управления по каждой фазе. Защитные функции стабилизатора реализованы на базе автоматических выключателей (в режимах байпас и стабилизация), реле контроля напряжения и датчиков температуры автотрансформатора. Охлаждение – принудительное воздушное, осуществляется за счет вытяжных вентиляторов.

Внедренный в конструктив «Ручной байпас» позволяет подключить нагрузку напрямую в обход стабилизатора напряжения.

Стабилизатор СТЭМ-3 в исполнении «Р» дополнительно укомплектован изолирующим трансформатором, обеспечивающим гальваническую развязку, фильтрацию высокочастотных помех и нечетных гармоник.

КАК ЭТО РАБОТАЕТ?
Принцип работы стабилизатора основан на изменении напряжения вследствие плавного увеличения или уменьшения коэффициента трансформации регулирующих автотрансформаторов.

Платы управления по каждой фазе сравнивают входные значения напряжения с номинальным и вычисляют изменения, необходимые для его нормализации. В случае обнаружения отклонения отдается команда электроприводу. Последний имеет специальный подвижный токосъёмный контакт, выполненный в виде щетки. Электропривод перемещая щетку по обмотке регулирующего автотрансформатора плавно изменяет в сторону увеличения или уменьшения коэффициент трансформации, за счет чего происходит соответствующая коррекция напряжения, подаваемого на первичную обмотку вольтодобавочного трансформатора. Напряжение на вторичных обмотках вольтодобавочного трансформатора находится в фазе или противофазе с напряжением сети. Компенсация колебаний входного напряжения происходит путем вычитания или суммирования напряжения вольтодобавочного трансформатора с напряжением сети.

При входном напряжении равном номинальному щетки находятся на одном уровне, питающее напряжение равно нулю, напряжение на вторичной обмотке вольтодобавочного трансформатора так же равно нулю.

ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ.

  • Системы защиты. Стабилизаторы СТЭМ-3 обладают большим количеством защит: от пониженного и повышенного напряжения, короткого замыкания, значительных перегрузок по мощности и защитой от перегрева. Опциональный изолирующий трансформатор позволяет дополнительно обеспечить гальваническую развязку между стабилизатором и электросетью, подавить нечетные гармоники и фильтрацию высокочастотных помех. Защита от пониженного и повышенного напряжения срабатывает при отклонении выходного напряжения за допустимые пределы. После восстановления напряжения, включение нагрузки производится автоматически с задержкой 4 – 7 сек. Защита от коротких замыканий и значительных перегрузок – осуществляется автоматическими выключателями. При срабатывании автоматического выключателя повторное включение стабилизатора (после устранения причины срабатывания) производится вручную.
  • Большая мощность. Диапазон мощностей от 30 до 2000 кВа позволяет применять стабилизаторы как для защиты мощного промышленного оборудования, так и целого производства.
  • Лучшее соотношение цена-качество. Электродинамические стабилизаторы являются самыми доступными среди стабилизаторов других типов регулирования. Вместе с тем их отличает большая мощность, отсутствие искажения синусоиды выходного напряжения и плавность регулировки напряжения.
  • Устойчивость к помехам в электросетях. Конструктивное решение стабилизатора делает его не чувствительным к искажениям, частоте, форме тока и напряжения. Это позволяет ему быть универсальным и готовым к эксплуатации с любым типом нагрузки.
  • Чистая синусоида на выходе. Корректное и устойчивое функционирование электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Электромеханический принцип регулирования напряжения, реализованный в стабилизаторе напряжения СТЭМ-3, гарантирует отсутствие искажение синусоиды на выходе, что повышает надежность системы и исключает погрешности и сбои в работе оборудования.
  • Ручной байпас. Наличие цепи «Байпас» позволяет подключить нагрузку напрямую к сети в обход стабилизатора при необходимости проведения технического обслуживания, ремонтных работ либо при отсутствии необходимости стабилизации. В этом режиме, напряжение подается на нагрузку без стабилизации.


ОБЛАСТЬ ПРИМЕНЕНИЯ.
  • станочное оборудование конвейерные ленты
  • системы вентиляции
  • системы освещения
  • электродвигатели
  • сварочное оборудование
  • преобразователи частоты
  • станки для лазерной резки
