СТС-3 мощность 10-200 кВА

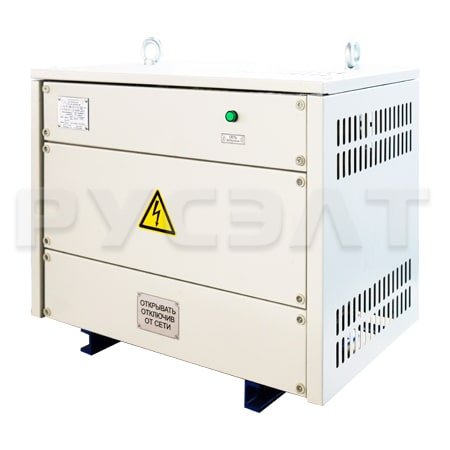

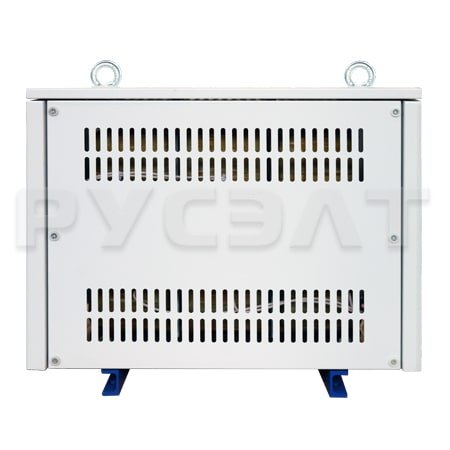

Стабилизатор напряжения трехфазный СТС-3-10-380-A-У3 Стабилизатор напряжения трехфазный СТС-3-10-380-A-У3 иконка акробатаДайджест "Стабилизаторы напряжения СТС-3 2019 г."
Стабилизатор напряжения трехфазный СТС-3 предназначен для автоматической и одновременной стабилизации межфазного (380 В) и фазного (220 В) напряжения в сети переменного тока с глухо-заземленной или изолированной нейтралью в неустойчивых электросетях, в тяжелых климатических условиях и в непрерывном режиме электроснабжения.

ИДЕАЛЬНОЕ РЕШЕНИЕ длязащиты производственного оборудования
Идеальный выбор для защиты производственного оборудования
Стабилизаторы разработаны и серийно выпускаются АО «Электромаш» по техническим условиям ТУ 3411-001-55978767-06

Стабилизатор напряжения СТС-3 является идеальным решением стабилизации напряжения, где предъявляются высокие требования к выходному напряжения и повышенная эксплуатационная надежность: промышленные предприятия, работающие в непрерывном технологическом цикле (нефтехимическая, нефте - газовая, энергетической, машиностроительной, строительной отрасли), государственный сектор (медицинские учреждения, институты, теле – радио – компании), военная промышленность.

КОНСТРУКЦИЯ
Конструктивно стабилизатор напряжения состоит из трехфазного автотрансформатора, блока управления и защитного корпуса со степенью защиты IP 10 (под заказ IP31/ IP54). Охлаждение осуществляется за счет естественной циркуляции воздуха. Опционально стабилизатор комплектуется щитом коммутации ЩК-0,4 который позволяет подключить дополнительные опции: ручной байпас, устройства защиты от перегрузок и короткого замыкания, автоматического отключения нагрузки при выходе за пределы диапазона регулирования. Цифровое управление в совокупности с автоматом защиты на входе устройства и коммутационным щитом образуют дублированную защиту потребителей в случае скачка напряжения и перегрузки стабилизатора.

КАК ЭТО РАБОТАЕТ?
Принцип работы стабилизатора напряжения СТС-3 – электромагнитный, где основным силовым исполнительным элементом является специальный трехфазный автотрансформатор, регулируемый системой подмагничивания (АТРПН). Подмагничивание осуществляется с помощью дополнительных обмоток, запитанных от тиристорных регуляторов. Система управления (СУА/СУв/СУс) вырабатывает импульсы, которые поступают на тиристорные регуляторы, обеспечивающие работу АТРПН в качестве понижающего или повышающего трансформатора. В результате в силовых сетях стабилизатора коммутационные процессы отсутствуют, так как в них нет никаких реле, контакторов либо полупроводниковых ключей. Это придает ему высокую надежность и продолжительный срок службы. Фактически, стабилизатор представляет собой магнитопровод с обмотками, срок эксплуатации которых определяется старением изоляции. Срок службы применяемых материалов составляет не менее 25 лет при режиме работы стабилизатора с максимальной нагрузкой.

ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ.

  • Уникальный эксплуатационный ресурс. Отсутствие в составе движущих частей, контакторов, реле и полупроводниковых ключей в сочетании с усиленной конструкцией наделяет стабилизатор повышенной механической прочностью и уникальной надежностью. Рабочий ресурс стабилизатора не менее 25 лет.
  • Расширенный диапазон эксплуатационных температур. Конструктивное решение позволяет эксплуатировать стабилизатор напряжения в условиях умеренного климата в диапазоне температур от -45° до +45°С.
  • Работа в несимметричном режиме. Стабилизатор допускает работу в несимметричных режимах, при которых несимметрия по току нагрузки от 5 до 100% или несимметрия по напряжению питающей сети от 2 до 10%.
  • Стабильная мощность. Стабилизаторы сохраняют номинальную мощность нагрузки во всем диапазоне изменения входного напряжения.
  • Высокий коэффициент полезного действия. Стабилизатор напряжения показывает высокий уровень КПД не менее 95,5%, обеспечивая максимальную производительность.
  • Высокая перегрузочная способность. Стабилизатор способен выдерживать перегрузку в 200% в течение 10 минут, обеспечивая своевременную защиту от перегрузки, короткого замыкания, перенапряжения, перегрузки по току и т.д.
  • Комплексный подход. Одновременная стабилизация линейного (380 В) и фазного (220 В) напряжения в сети переменного тока с глухо-заземленной или изолированной нейтралью.
  • Регулировка точности стабилизации. В стабилизаторе предусмотрена возможность изменения точности регулирования выходного напряжения ±1/±5%.

ЭФФЕКТ ОТ ВНЕДРЕНИЯ
  • Гарантируемая непрерывность производства
  • Стабильность работы оборудования
  • Снижение уровня аварийности
  • Увеличение срока службы осветительных приборов и электрооборудования
  • Оптимизация эксплуатационных расходов
  • Надежность и эффективность производства
