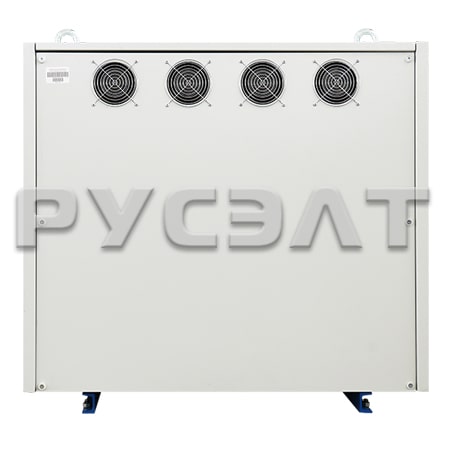

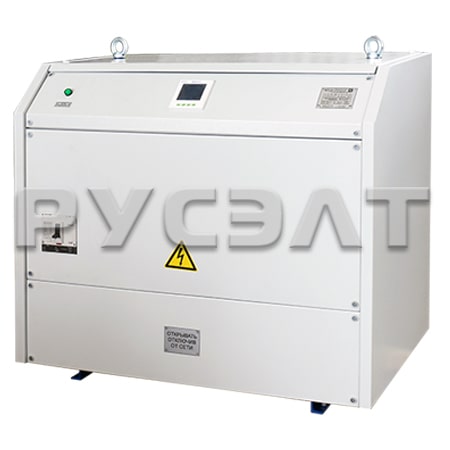

Стабилизаторы напряжения трехфазные серии СТС-5 высшей степени автоматизации с дополнительными функциями предназначены для обеспечения качественным электропитанием промышленного и бытового оборудования, в неустойчивых электросетях, в непрерывном режиме электроснабжения.
Стабилизаторы напряжения СТС-5 имеют встроенный компенсатор реактивной мощности, улучшеный дизайн и удобное подключение. Так как холостой ход стабилизатора может достигать 30 % от номинального, на выходе стабилизаторов мощностью более 25 кВА установлены силовые кондесаторы для компенсации реактивной составляющей входного тока на холостом ходу (*). Микропроцессорный контроллерстабилизатора напряжения СТС-5 осуществляет мониторинг входного и выходного, фазного и линейного напряжения, выходного тока, активной и реактивной мощности нагрузки. Микропроцессорное управление в совокупности с автоматом защиты на входе стабилизатора напряжения СТС05 образует дублированную защиту потребителей в случае выхода напряжения за пределы регулируемого диапазона и перегрузки стабилизатора. Возможно подключение стабилизатора СТС-5 к компьютеру через COM-порт (интерфейс RS-485) для интеграции в систему электроснабжения с дистанционным управлением.
Выходные параметры стабилизатора напряжения обеспечиваются при работе в симметричных режимах от сети, при этом:
- несимметрия питающей сети по напряжению до +5 % в рабочем диапазоне входного напряжения;
- несимметрия по току нагрузки от 5 до 100 % при изменении тока нагрузки от нуля до номинального значения;
- коэффициент мощности нагрузки от 0,7 (инд.) до 1,0 (акт.)(*);
- коэффициент искажения синусоидальности формы кривой напряжения сети не более 5 %.
- Стабилизатор допускает работу в несимметричных режимах, при которых несимметрия по току нагрузки от 5 до 100 % и несимметрия по напряжению питающей сети от 2 до 20 %.
Основные технические характеристики
- класс напряжения-0,5 кВ;
- климатическое исполнение и категория размещения-У3,Т3;
- степень защиты стабилизатора IP 20, степень защиты со стороны пола IP 10 (по ГОСТ 14254);
- номинальное значение климатических внешних воздействующих факторов-ГОСТ-15150 и ГОСТ-15543.1;
- в части воздействия механических факторов внешней среды соответствуют группе М1-ГОСТ-17516.1 (воздействие в вертикальной плоскости);
- технические условия исполнения-ТУ 3411-001-55978767-06;
- принудительное воздушное охлаждение (вентиляторы);
- коэффициент мощности стабилизатора напряжения-от 0,95 до 1,0;
- точность стабилизации выходного напряжения-2%
- средний полный срок службы стабилизатора не менее 15 лет;
- средняя наработка на отказ не менее 37500 ч
 | |||
|
Установочные размеры стабилизаторов напряжения СТС-5 | |||
 | мощность стабилизатора | L1, мм | B1, мм |
| 16 кВА | 410+2,0 | 295+1,6 | |
| 25 кВА | 410+2,0 | 295+1,6 | |
| 40 кВА | 505,5+2,2 | 335+1,8 | |
| 63 кВА | 505,5+2,2 | 335+1,8 | |
| 80 кВА | 695+2,5 | 420+2,2 | |
| 100 кВА | 695+2,5 | 420+2,2 | |
| 120 кВА | 695+2,5 | 420+2,2 | |
 | мощность стабилизатора | L1, мм | L2, мм | B1, мм |
| 160 кВА | 720+2,5 | 360+2,5 | 760+2,5 | |
| 200 кВА | 720+2,5 | 360+2,5 | 760+2,5 | |
| 250 кВА | 720+2,5 | 360+2,5 | 760+2,5 |
| мощность стабилизатора | L1, мм | L2, мм | B1, мм |
| 160 кВА | 720+2,5 | 360+2,5 | 760+2,5 | |
| 200 кВА | 720+2,5 | 360+2,5 | 760+2,5 | |
| 250 кВА | 720+2,5 | 360+2,5 | 760+2,5 |
Коэфициент искажения синусоидальности фрмы кривой выходного напряжения
| Режим работы | Характер нагрузки | Выходное стабилизированное напряжение, В | Коэффициент искажения синусоидальности формы кривой выходного напряжения, %, не более |
| Симметричный | cosφ2=1,0 (активная) | линейное | 5,0 |
| фазное | 6,5 | ||
| cosφ2=0,7 (активно-индуктивная) | линейное | 6,5 | |
| фазное | 8,0 | ||
| Несимметричный | cosφ2=1,0 (активная) | линейное | 8,0 |
| фазное | 10,0 | ||
| cosφ2=0,7 (активно-индуктивная) | линейное | 10,0 | |
| фазное | 10,0 |
Структурная схема стабилизатора напряжения СТС-5
 |
Принцип работы стабилизатора и его составных частей описан структурной схемой: Силовым исполнительным элементом стабилизатора напряжения СТС-5 является трехфазный автотрансформатор, регулируемый перераспределением напряжения-АТРПН, который компенсирует изменения напряжения сети путем изменения коэффициента трансформации. При подаче напряжения на обмотки А-канала АТРПН работает в режиме повышения напряжения. При подаче напряжения на обмотки B-канала АТРПН работает в режиме понижения напряжения. При напряжении сети близком к номинальному происходит переключение АТРПН с режима повышения напряжения в режим понижения напряжения в середине полупериода, чем обеспечивается номинальное напряжения на выходе стабилизатора. За счет сдвига угла перехода с режима повышения на режим понижения выходного напряжения обеспечивается необходимая точность стабилизации. | ||||||
| Для компенсации реактивной мощности стабилизаторы напряжения серии СТС-5 комплектуются кондесаторной установкой компенсиции реактивной мощности. | |||||||
| Наименование стабилизатора | СТС-5-16 СТС-5-25 | СТС-5-40 | СТС-5-63 | СТС-5-80 | СТС-5-100 СТС-5-120 | СТС-5-160 СТС-5-200 СТС-5-250 | СТС-5-300 |
| Мощность компенсатора реактивной мощности, кВАр | 5,0 | 7,5 | 12,5 | 15,0 | 25,0 | 50,0 | 75,0 |
Индикация параметров и контроль На передней панели стабилизаторов напряжения СТС-5 расположен цифровой измеритель, позволяющий отслеживать основные параметры работы стабилизатора. Цифровой анализатор параметров сети позволяет контролировать параметры сети и нагрузки. Измеряемые параметры индицируются на пяти дисплеях. Цифровой измеритель производит запись минимальных и максимальных значений тока по фазам и суммарного тока, суммарных значений активной, реактивной и полной мощности. Класс точности цифрового измерителя - 1,0 + 1 значащая цифра. По желанию заказчика стабилизатор комплектуется цифрвым измерителем одной из двух модификаций. Значения параметров индикаторов цифрового измерителя представлены в таблице:
| Индикатор | Маркировка | Значение |
| Первая группа цифровых индикаторов (сверху вниз) | |||
| 1-й цифровой индикатор | L1 | выходные параметры стабилизатора по фазам A,B,C соответственно | |
| 2-й цифровой индикатор | L2 | ||
| 3-й цифровой индикатор | L3 | ||
| Вторая группа цифровых индикаторов (сверху вниз) | |||
| 4-й цифровой индикатор | усредненные значения линейных, фазных напряжений по всем трем фазам; частота сети | ||
| 5-й цифровой индикатор | суммарные значения мощности нагрузки во всех трех фазах - активную, реактивную и полную | ||
| Группа светодиодных индикаторов слева от цифровых | |||
| Светодиодный индикатор | к | результат измерений выражается в тысячах | |
| Светодиодный индикатор | м | результат измерений выражается в миллионах | |
| Правая группа светодиодных индикаторов справа от первой группы цифровых индикаторов (сверху вниз)* | |||
| 1-й цифровой индикатор | VL-N | фазное напряжение, В | |
| 2-й цифровой индикатор | A | ток, А | |
| 3-й цифровой индикатор | ΣA | суммарный ток, А | |
| 4-й цифровой индикатор | W | мощность, Вт | |
| 5-й цифровой индикатор | VAr | реактивная мощность, ВАр | |
| 6-й цифровой индикатор | VA | мощность, ВА | |
На цифровом измерителе отображается значение трех параметров:
Переключение между параметрами осуществляется стрелками "влево"-"вправо" |
7-й цифровой индикатор | P.F. | коэффициент мощности в каждой фазе |
| 8-й цифровой индикатор | kWh | активная мощность в час, кВт*час | |
| 9-й цифровой индикатор | kVAh | реактивная мощность в час, кВАр*ч | |
| 10-й цифровой индикатор | VL-L | линейное напряжение, В | |
| Вторая группа светодиодных индикаторов справа от второй группы цифровых (сверху вниз)* | |||
| 1-й цифровой индикатор | VL-N | фазное напряжение, В | |
| 2-й цифровой индикатор | VL-L | линейное напряжение, В | |
| 3-й цифровой индикатор | Hz | частота, Гц | |
| 4-й цифровой индикатор | ΣW | суммарная мощность, Вт | |
| 5-й цифровой индикатор | ΣVAr | суммарная реактивная мощность, ВАр | |
| 6-й цифровой индикатор | ΣVA | суммарная мощность, ВАр | |
| Стрелки | |||
| "Вверх" | ↑ | позволяют выбирать отображаемый параметр | |
| "Вниз" | ↓ | ||
| "Влево" | ← | ||
| Группа светодиодных индикаторов между стрелками | |||
| светодиодный индикатор | H | указывает, что на цифровом индикаторе отображается максимальное значение параметра | |
| светодиодный индикатор | L | ... минимальное значение параметра | |
| светодиодный индикатор | M | ... усредненное значение параметра | |
