Сухие контакты ИДП-1

Описание:
Карта связи позволяет отключать контакты оборудования посредством удаленного доступа. Карта может работать с различными приложениями благодаря тому, что у нее есть поддержка режима сухого контакта (активно-закрытое или активно-открытое соединение), который осуществляется за счет подключения перемычек к специальным разъемам. Карта поддерживает приложения:
  • Серверов IBM, Персональных компьютеров, рабочих станций;
  • Приложения автоконтроллеров промышленного оборудования и коммуникаций.

Установка карты связи:

1 шаг: Снимите крышку слота на задней панели ИБП;
2 шаг: Установите карту ИДП-1 в слот;
3 шаг: Крышка карты ИДП-1 крепится к задней панели блока ИБП при помощи двух
болтов;
4 шаг: Используйте специальный коннектор для соединения ИБП с оборудованием
удаленного мониторинга.

Спецификация:
Таблица 1. Характеристики порта
Параметр Величина Макс. Мин.
Резистор* Постоянный ток IR, мА 6 1
Диод

Обратное напряжение

VR, В 6 -

Прямой ток

IF, А 50 -

Пиковый ток

IF(пик), А 1 -
Реле

Постоянное напряжение

VDC, В 24 -

Постоянный ток

IDC, А 1 -

Резистор необходим для поддержания тока в цепи удаленного отключения ИБП ниже 6 мА. В случае если ток опустится ноже этого значения, то необходимо добавить токоограничивающий резистор (см. рис. 2).

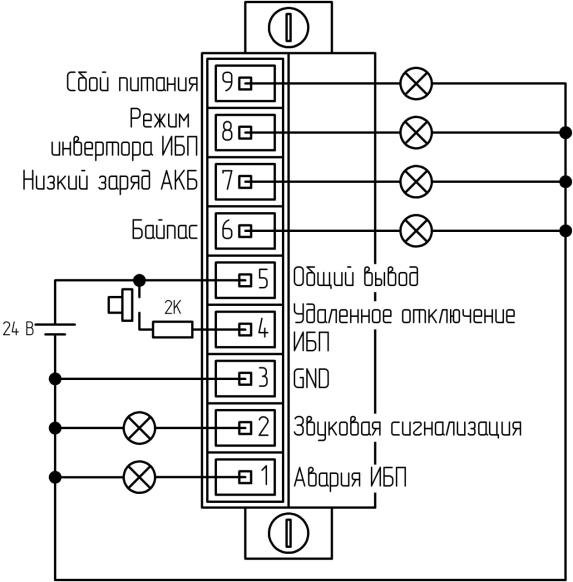

Схемы коннектора 12 В
Схемы коннектора 24 В

Рисунок 2. Схемы коннектора а) – 12 В; б) – 24 В.

Номер Функции контакта Выход/Вход
1 Авария ИБП Выходной
2 Звуковая сигнализация Выходной
3 GND (для 4 контакта) GND (для 4 контакта)
4 Удаленное отключение ИБП Входной
5 Общий вывод Для всех контактов
6 Переход на режим Байпас Выходной
7 Низкий заряд АКБ Выходной
8 ИБП в режиме инвертора Выходной
9 Отказ АКБ Выходной

Таблица 2. Цоколёвка коннектора

Замыкание Описание
Контакт 1 и Контакт 5 Авария ИБП
Контакт 2 и Контакт 5 Отказ ИБП, отказ АКБ, низкий заряд батареи, активен байпас
Контакт 6 и Контакт 5 Переход на режим Байпас
Контакт 7 и Контакт 5 Низкий заряд АКБ
Контакт 8 и Контакт 5 ИБП в режиме инвертора
Контакт 9 и Контакт 5 Отказ АКБ

Таблица 3. Замыкание сухих контактов



Внутренний логический коннектор:
IC контроллер карты позволяет включить все 5 реле в зависимости от состояния ИБП. Нормально разомкнутый и нормально-замкнутый контакты всех реле соединены с первым и третьим контактами трехпинового коннектора. Второй контакт трехпинового коннектора соединяется с сигнальным контактом коннектора интерфейса DB9. Двухпиновая перемычка может быть соединена с трёхпиновым коннектором двумя способами:
  • Подключена к первому и второму контактам трехпинового коннектора – нормально-разомкнутое соединение (AC);
  • Подключена к третьему и второму контактам трехпинового коннектора –нормально-замкнутое соединение (AO).

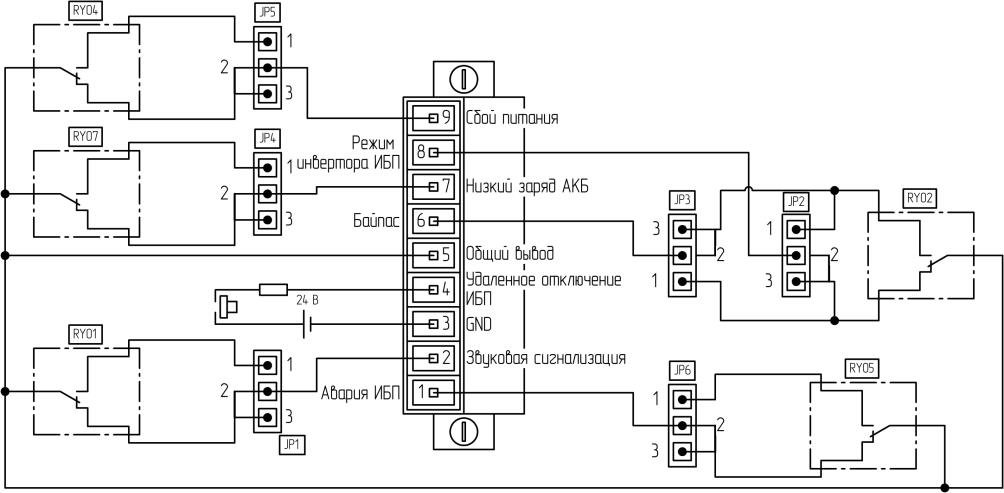

Рисунок 3. Логическая схема коннектора
Рисунок 3. Логическая схема коннектора

Если первый контакт перемкнут со вторым перемычкой, то положение сухого контакта будет нормально-разомкнутым (CO) (см. рис. 4). При наличии сигнала, сигнальный контакт коннектора соединится с общим (5-й контакт коннектора) через реле.

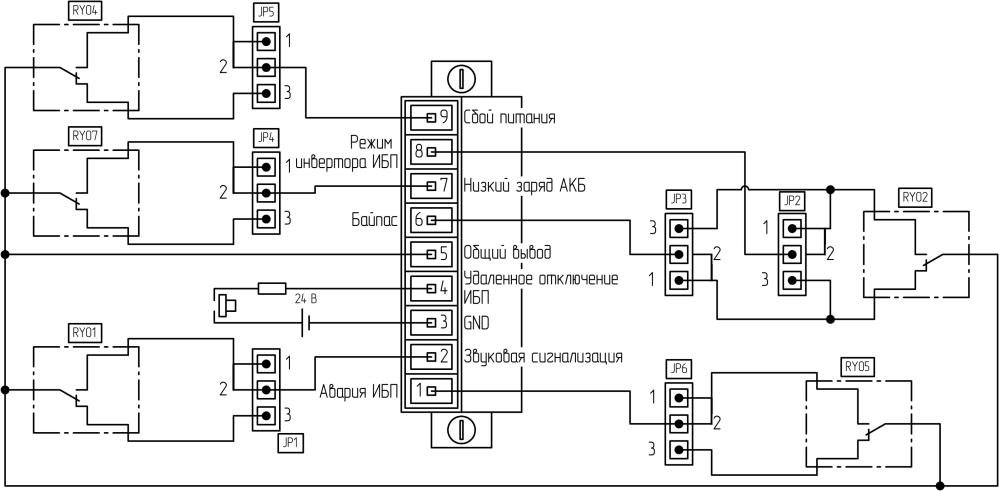

Рисунок 4. Схема коннектора при нормально-разомкнутом соединении реле
Рисунок 4. Схема коннектора при нормально-разомкнутом соединении реле

Если третий контакт перемкнут со вторым контактом перемычкой, положение сухого контакта будет активно-разомкнутым (AO) (см. рис. 5). При наличии сигнала, сигнальный контакт коннектора будет отключен от общего вывода (5-й контакт коннектора) при помощи реле.

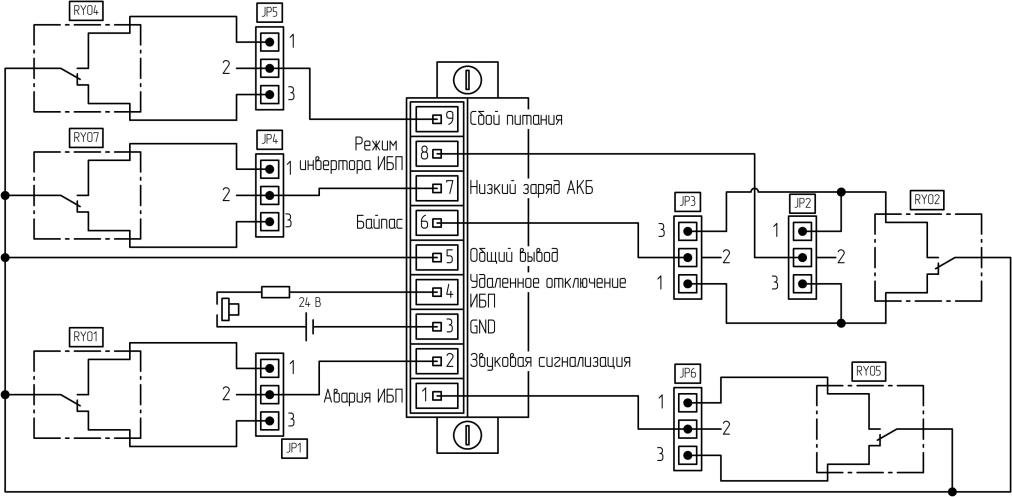

Рисунок 5. Схема коннектора при нормально-замкнутом соединении реле
Рисунок 5. Схема коннектора при нормально-замкнутом соединении реле

Установка перемычек:

Трёхпиновые коннекторы располагаются радом с реле. Обозначения на плате показывают, какие контакты коннектора нужно перемкнуть для получения нормально-замкнутого или нормально-разомкнутого соединения (см. рис. 6). Нормально-разомкнутое соединение достигается перемыканием первого и второго контактов, для нормально-замкнутого соединения нужно перемкнуть 2-й и 3-й контакты.

Рисунок 6. Обозначение контактов трехпинового коннектора

Рисунок 6. Обозначение контактов трехпинового коннектора
