Тиристорные возбудители серии ВТЕ-320


Тиристорные возбудители серии ВТЕ-320

Тиристорный возбудитель ВТЕ- 320 предназначен для питания обмотки возбуждения, управления и автоматического регулирования тока возбуждения синхронных электродвигателей при прямом (реакторном) пуске от сети или в составе частотно-регулируемых электроприводов.
Оборудование разработано для работы и защиты крупных синхронных электродвигателей типа СТД, СДГ и СДГМ и других двигателей с щеточным механизмом, мощностью до 12500кВт в синхронном, переходных и аварийных режимах.
Производится ЗАО «Электромаш» по техническим условиям ТУ 3416-048-55978767-16

Обозначение


Тиристорный возбудитель ВТЕ-320 обеспечивает:
  • Подачу возбуждения при остановленном электродвигателе в режиме опробования
  • Прямой пуск с подачей возбуждения, как в функции тока статора, так и в функции скольжения
  • Реакторный пуск с подачей возбуждения после включения шунтирующего выключателя
  • Пуск с высоковольтным устройством плавного пуска (асинхронный пуск)
  • Пуск с высоковольтным преобразователем частоты (синхронный пуск).

Конструкция Тиристорного возбудителя

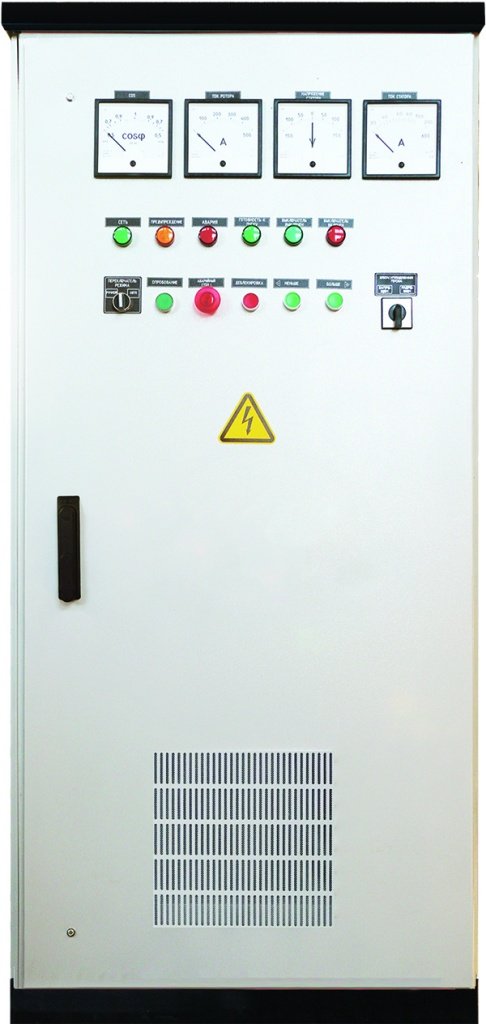

ВТЕ-320Тиристорный возбудитель ВТЕ 320 состоит из двух конструктивных единиц: шкафа возбудителя и силового согласующего трансформатора, защищенного исполнения.
Шкаф возбудителя представляет собой металлический шкаф двухстороннего обслуживания, в составе которого входят: основной и форсировочный (для 11ЦЭ) тиристорные преобразователи, пусковое сопротивление с тиристорным ключом, микропроцессорный блок БУВ-5 и элементы управления и контроля. Установленные приборы измерения контролируют основные параметры системы управления, тока и напряжения возбуждения, тока статора двигателя и значение коэффициента реактивной мощности «cos φ».
Тиристорный возбудитель ВТЕ обладает естественной воздушной системой охлаждения, для чего в дверях, боковых панелей и крыше шкафа предусмотрены вентиляционные отверстия, что обеспечивает дополнительную гарантию безопасности.


Система управления и контроля

Структурным элементом управления возбудителя является БУВ-5 – это специализированное микропроцессорное устройство предназначенное для управления тиристорными возбудителями синхронных электродвигателей с щёточной системой возбуждения. БУВ-5 управляет процессом подачи и стабилизации тока возбуждения, обеспечивает защиту обмотки возбуждения, тиристорного преобразователя и синхронного электродвигателя. Работа блока определяется алгоритмом программы и основывается на обработке данных поступающих от аналоговых и дискретных входов.
Возбудитель может управляться в двух режимах: местном и дистанционном. Местное управление осуществляется с передней панели возбудителя. Дистанционное управление осуществляется с персонального компьютера по протоколу RS-485/Modbus.
Система защиты, сигнализации и диагностики обеспечивает возможность определения режима работы возбудителя через светодиодную индикацию параметров. Одновременно доступны для индикации 17 параметров (для типа 11Ц и 11ЦЭ) 24 параметра (для типа 11ЦЭР). Все параметры возбудителя доступны для просмотра на ПК


КАК ЭТО РАБОТАЕТ
как это работаетЧерез согласующий трансформатор тиристорного возбудителя синхронного электродвигателя подается трехфазное переменное напряжение. Выпрямление трехфазного переменного тока промышленной частоты в постоянный ток, обеспечивается при помощи тиристоров, включенных на вторичной стороне преобразовательного трансформатора. На обмотку статора подключается источник трехфазного переменного тока. В обмотку возбуждения ротора подается от регулятора возбуждения постоянный ток. Благодаря взаимодействию вращающегося магнитного поля, созданного трехфазной обмоткой статора, и поля, созданного обмоткой возбуждения, возникает электромагнитный момент, приводящий ротор во вращение.

Питание возбудителя
Силовой согласующий трансформатор серии ТСЗВ выполняет преобразование электроэнергии в обычном и форсировочном режиме для питания обмотки возбуждения синхронного электродвигателя. Трансформаторы поставляются в защитных кожухах со степенью защиты в стандартном исполнении IР20. Схема и группа соединения У/У-0. Класс нагревостойкости изоляции для умеренного климата «F».

Для возбудителей типа 11ЦЭ и 11ЦЭР применяются трансформаторы ТСЗП-ВЭ с отпайками на вторичных обмотках, обеспечивающих по отдельности работу форсировочной и основной группы тиристоров.

Возможно использование трансформаторов других типов с аналогичными параметрами.
Питание управляющих оперативных цепей возбудителя типа 11ЦЭР осуществляется от двух источников питания ~220 и =220В. В случае пропадания внешнего питания, работа системы управления возбудителя продолжается от бесперебойного источника питания.


Тиристорный возбудитель типа 11ЦЭР отличается от 11ЦЭ:
Системой резервирования, средствами отображения данных, и возможностью подключения к АСУ ТП.
Основной и резервный блоки управления БУВ-5.
Источник бесперебойного питания для питания системы управления
Сенсорный дисплей для отображения режимов работы возбудителя и редактирования установок параметров.

РЕЖИМЫ РАБОТЫ
В  возбудителе предусмотрены автоматический, ручной и аварийный режимы управления током возбуждения. При необходимости, в процессе работы допускается переключение с ручного на автоматический  режим и обратно,  при этом изменение режима работы происходит без бросков тока.

Ручной режим управления.
При работе в режиме ручного управления ток возбуждения поддерживается на уровне постоянного значения, при этом обеспечивается:

Прямой пуск синхронного электродвигателя с автоматической подачей возбуждения, как в функции тока статора, так и в функции скольжения Реакторный пуск с автоматической подачей возбуждения с функции тока статора
Стабилизация заданного тока возбуждения при значительных ударных нагрузках электродвигателя Стабилизация заданного тока возбуждения с точностью не ниже 5% при колебании напряжения питающей сети в пределах 70-110% от номинального и изменения температуры обмотки возбуждения
Ограничение напряжения возбуждения по минимуму (в пределах 0...0,5 номинального значения) Ограничение тока возбуждения по максимуму (в пределах 0,80...1,75 номинального значения)
Форсированное гашение поля ротора при отключении двигателя, перерывах питания электродвигателя и наличии дополнительного сигнала на гашение поля Форсировка по напряжению 1,75 номинального значения при номинальном напряжении сети, питающей возбудитель
Плавная регулировка тока возбуждения от 0,3 до 1,4 А номинального, с возможностью подстройки пределов регулирования Защита ротора от длительной перегрузки по току


Автоматический режим управления.
При работе в режиме автоматического управления вводится в работу автоматический регулятор возбуждения - АРВ. Значения тока возбуждения и регулятора возбуждения корректируется через кнопки управления на панели шкафа, а также дистанционно. Дополнительно в  автоматическом управлении обеспечивается регулирование:

Поддержание заданного коэффициента мощности электродвигателя (cos φ) Поддержание напряжения сети
Обеспечение устойчивости электродвигателя при увеличении нагрузки Поддержание напряжения статора при нагрузках меньше номинальной и обеспечение устойчивости электродвигателя при увеличении нагрузки выше номинальной

Аварийный режим управления.
При работе в режиме аварийного управления аналоговый возбудитель синхронного электродвигателя обеспечивает регулировку тока возбуждения от нуля до форсировочного значения с возможностью подстройки пределов регулирования. Возбудитель содержит следующие системы защиты:

от коротких замыканий в цепях тиристорного преобразователя
от длительного асинхронного хода электродвигателя
от потери возбуждения работающего электродвигателя
от пробоя изоляции ротора на землю
от недопустимых перегрузок по возбуждению
от неисправности блок-контактов выключателей
от частых пусков электродвигателя
от низкого напряжения статора
от смены направления мощности
от перенапряжения на обмотке возбуждения
защита пускового сопротивления от перегрева
