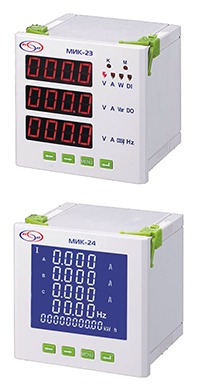

МИК-23 предназначен для измерения и отображения электрических входных и выходных параметров трехфазных стабилизаторов напряжения серий СТС-5, СПН, СДТ, компенсаторов реактивной мощности КРМ-0,4, щитов коммутации ЩК-04.
МИК-24 предназначен для измерения и отображения электрических входных и выходных параметров трехфазных стабилизаторов напряжения серий СТЭМ-3, компенсаторов реактивной мощности КРМ-0,4, щитов коммутации ЩК-04.

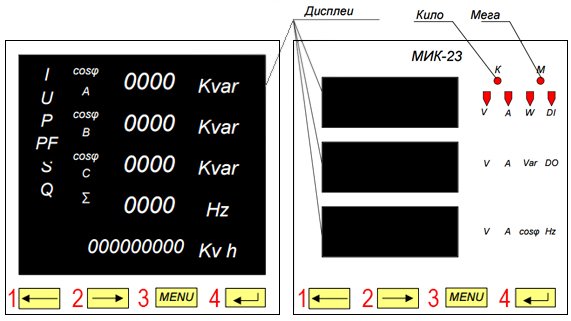

Кнопка 1 служит для переключения отображаемых на дисплее контроллера параметров, перемещения по меню при программировании, уменьшения программируемого параметра.
Кнопка 2 служит для переключения отображаемых на дисплее контроллера параметров, перемещения по меню при программировании, увеличения программируемого параметра.
Кнопка 3 MENU служит для входа – выхода из режима программирования.
Кнопка 4 служит для перемещения по меню программировании, переключения измеряемого напряжения (линейного – фазного).
МИК-24 предназначен для измерения и отображения электрических входных и выходных параметров трехфазных стабилизаторов напряжения серий СТЭМ-3, компенсаторов реактивной мощности КРМ-0,4, щитов коммутации ЩК-04.
Контролируемые параметры
| Обозначение | Наименование | Внешний вид |
|---|---|---|
| UA, UB, UC | Напряжение фаза – ноль (фазное). |
 |
| UAB, UBC, UCA | Напряжение фаза – фаза (линейное) | |
| IA, IB, IC | Ток | |
| P | Активная мощность | |
| Q | Реактивная мощность | |
| Cos F | Коэффициент мощности | |
| kWh | Активная энергия (кВт х часы) | |
| kVarh | Реактивная энергия (кВар х часы) | |
| Hz | Частота |
Кнопка 2 служит для переключения отображаемых на дисплее контроллера параметров, перемещения по меню при программировании, увеличения программируемого параметра.
Кнопка 3 MENU служит для входа – выхода из режима программирования.
Кнопка 4 служит для перемещения по меню программировании, переключения измеряемого напряжения (линейного – фазного).
