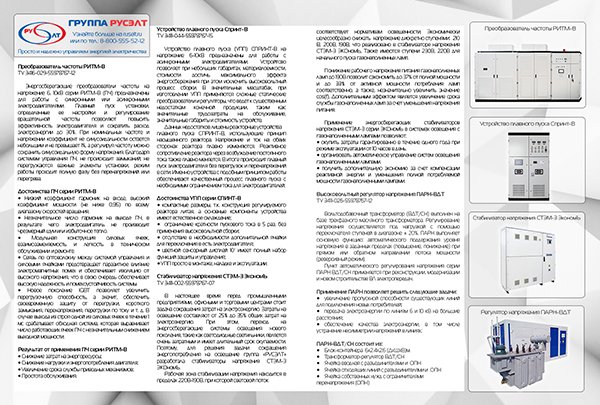

Статья для журнала "Промышленные страницы Сибири"


Преобразователь частоты РИТМ-В
ТУ 3416-029-55978767-12 РИТМ-В
Энергосберегающие преобразователи частоты на напряжение 6, 10кВ серии РИТМ-В (ПЧ) предназначены для работы с синхронными или асинхронными электродвигателями. Плавный пуск установки, определенные ее настройки и регулирование вращательной частоты позволяют повысить эффективность электродвигателя и сократить расход электроэнергии до 30%. При номинальных частоте и напряжении коэффициент не синусоидальности остается небольшим и не превышает 1%, а регулируя частоту можно сохранить синусоидальную форму напряжения. Благодаря системам управления ПЧ, не происходит замыканий, не перегружаются важные элементы установки, режим работы проходит полную фазу без перенапряжений или перегрева.

Достоинства ПЧ серии РИТМ-В
• Низкий коэффициент гармоник на входе, высокий коэффициент мощности (не ниже 0,95) по всему диапазону скоростей вращения.
• Незначительное число гармоник на выходе ПЧ, в результате чего электродвигатель не производит чрезмерный шум или избыточное тепло.
• Модульная конструкция силовых ячеек, взаимозаменяемость и легкость в техническом обслуживании и ремонте.
• Связь по оптоволокну между системой управления и силовыми ячейками предотвращает паразитное влияние электромагнитных помех и обеспечивает изоляцию от высокого напряжения, что в свою очередь обеспечивает высокую надежность и помехоустойчивость системы
• Новое поколение IGBT позволяет увеличить перегрузочную способность, а значит, обеспечить своевременную защиту от перегрузки, короткого замыкания, перенапряжения, перегрузки по току и т. д. В случае выхода из строя одной из силовых ячеек в течение 1 мс срабатывает обходная система, которая выравнивает число работающих ячеек ПЧ с незначительным снижением выходной мощности.

Результат от применения ПЧ серии РИТМ-В
• Снижение затрат на энергоресурсы;
• Снижение нагрузки и энергопотребления двигателя;
• Увеличение срока службы приводных механизмов;
• Простота обслуживания.

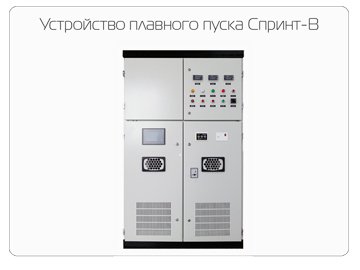

Устройство плавного пуска Спринт-В
ТУ 3411-044-55978767-15
Спринт-ВУстройство плавного пуска (УПП) СПРИНТ-В на напряжение 6-10кВ предназначены для работы с асинхронными электродвигателями. Устройтсво позволяет при небольших габаритах, материалоемкости, стоимости достичь максимального эффекта энергосбережения при этом исключить высоковольтный процесс сборки. В значительных масштабах, при изготовлении УПП применяются сложные статические преобразователи и регуляторы, что ведет к существенным недостаткам конечной продукции, таким как: значительные трудозатраты на обслуживание, значительные габариты и стоимость устройств.
Данных недостатков лишены реакторные устройства плавного пуска СПРИНТ-В, использующие принцип насыщенного реактора. Напряжение и ток на обеих сторонах реактора плавно изменяются. Реактивное сопротивление реактора через возбуждение постоянного тока также плавно меняется. В итоге происходит плавный пуск электродвигателя без перегрузок и перенапряжений в сети. Именно устройства с подобным принципом работы обеспечивают качественный процесс плавного пуска с необходимым ограничением тока для электродвигателей.

Достоинства УПП серии СПИНТ-В
• компактные размеры, т.к. конструкция регулируемого реактора литая, а основные компоненты устройства имеют естественное охлаждение;
• ограничение кратности пускового тока в 5 раз, без применения высоковольтной сборки;
• отсутствие в необходимости дополнительной ячейки для переключения в есть электродвигателя;
• цветной сенсорный дисплей 10’ имеет полный набор функций защиты и управления;
• УПП просто в монтаже, наладке и эксплуатации.

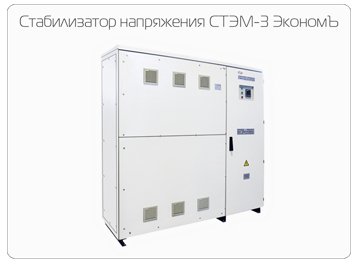

Стабилизатор напряжения СТЭМ-3 ЭкономЪ
ТУ 3411-002-55978767-07
СТЭМ-3В настоящее время перед промышленными предприятиями, офисными и торговыми центрами стоит задача сокращения затрат на электроэнергию. Затраты на освещение составляют от 25% до 35% общих затрат на электроэнергию. При этом, переход на энергосберегающие системы освещения нового поколения, такие как светодиодные светильники, является очень затратным и имеет длительный срок окупаемости. Поэтому, для решения задачи сокращения энергопотребления на освещение группа «РУСЭЛТ» разработала стабилизаторы напряжения СТЭМ-3 ЭКОномЪ.
Рабочая зона стабилизации напряжения находится в пределах 220В-190В, при которой световой поток соответствует нормативам освещенности. Экономически целесообразно снижать напряжение дискретно ступенями: 210В, 200В, 190В, что реализовано в стабилизаторе напряжения СТЭМ-3 ЭКОномЪ, Также имеются ступени 230В, 220В для начального пуска газонаполненных ламп.
Понижение рабочего напряжения питания газонаполненных ламп до 190В позволит сэкономить до 37% от полной мощности и до 33% от активной мощности потребления ламп соответственно, а также, незначительно увеличить значение cos(f). Дополнительным эффектом является увеличение срока службы газонаполненных ламп за счет уменьшения напряжения питания.

Применение энергосберегающих стабилизаторов напряжения СТЭМ-3 серии ЭКОномЪ в системах освещения с газонаполненными лампами позволяют:
• окупить затраты гарантированно в течение одного года при режиме эксплуатации от 10 часов в день.
• организовать автоматическое управление систем освещения газонаполненными лампами.
• получить дополнительную экономию за счет компенсации реактивной энергии и уменьшения полной потребляемой мощности газонаполненными лампами.

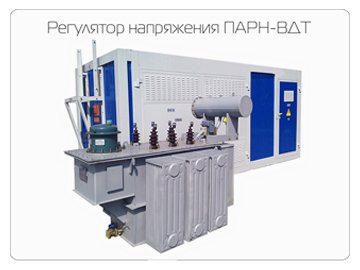

Высоковольтный регулятор напряжения ПАРН-ВДТ
ТУ 3411-026-55978767-12
ПАРН-ВДТВольтодобавочный трансформатор (ВДТ/СН) выполнен на базе трехфазного масляного трансформатора. Регулирование напряжения осуществляется под нагрузкой с помощью переключателя ступеней в диапазоне ± 20%. ПАРН выполняет основную функцию: автоматического поддержания уровня напряжения в заданных пределах (повышение, понижение) при прямом или обратном направлении потока мощности (реверсивный режим).
Пункт автоматического регулирования напряжения серии ПАРН ВДТ/СН применяется при реконструкции, модернизации и новом строительстве ВЛ электропередач.

Применение ПАРН позволяет решить следующие задачи:
• увеличение пропускной способности существующих линий для подключения новых потребителей;
• передача электроэнергии по линиям 6 и 10 кВ на большие расстояния;
• обеспечение качества электроэнергии, в том числе устранение несимметрии напряжений в линиях;

ПАРН-ВДТ/СН состоит из:
• Блок-контейнера 6х2.4х2.6 (ДхШхВ)м.
• Трансформатор-регулятор ВДТ/СН
• Ячейка вводная с разъединителями и ОПН
• Ячейка отходящих линий с разъединителями и ОПН
• Ячейка собственных нужд с ограничителями перенапряжения (ОПН)
