Однофазные высоковольтные дискретные трансформаторы-стабилизаторы напряжения ВДТ-СН

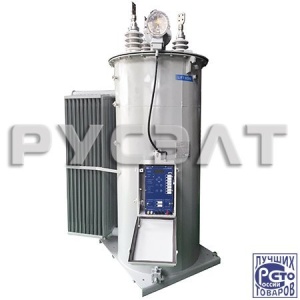

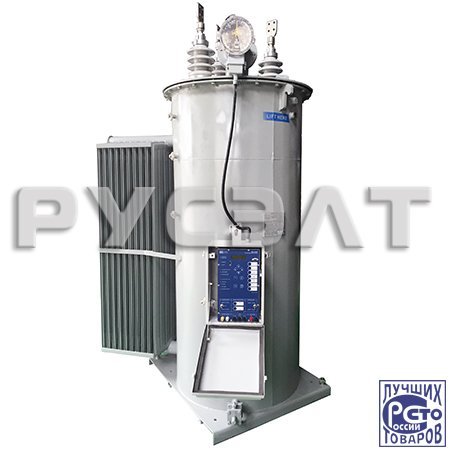

Однофазный ВДТ/СН выполнен на базе однофазного масляного автотрансформатора имеющего общую и последовательную обмотки. Последовательная обмотка имеет 32 ступени для регулирования напряжения в диапазоне 10-20%. Регулирование напряжения осуществляется под нагрузкой, при помощи переключателя ступеней.

В трехфазной сети устанавливаются два или три однофазных вольтодобавочных трансформатора в зависимости от требуемого диапазона регулирования напряжения. Два ВДТ/СН, включенные на линейное напряжение по схеме неполного треугольника, могут регулировать напряжение в диапазоне от 10 до 20%. Три ВДТ/СН, включенных на линейное напряжение по схеме полного треугольника, могут регулировать напряжение в диапазоне от 15 до 35 %.  При схеме соединения полный треугольник, при выводе из эксплуатации одного ВДТ/СН возможно изменение схемы соединения на неполный треугольник, что позволит регулировать напряжение, но в меньших диапазонах.
