Дискретные высоковольтные трансформаторы-стабилизаторы ВДТ-СН

Подбор параметров
Номинальный ток
50
163
275
388
500
Мощность
520
1690
2860
4030
5200
Напряжение

Вольтодобавочный трансформатор-стабилизатор

Силовым исполнительным элементом ПАРН является высоковольтный вольтодобавочный дискретный трансформатор - стабилизатор напряжения ВДТ/СН, с заданным количеством ступеней и диапазоном регулирования, для изменения напряжения. Принцип действия ВДТ/СН аналогичен принципу автотрансформатора. По конструкции активной части ВДТ/СН подразделяются на однофазные и трехфазные.

Управление ВДТ/СН осуществляется централизовано, независимыми блоками управления на базе микропроцессорных устройств контроля и управления.

Для обеспечения защиты оборудования ПАРН от коммутационных и атмосферных перенапряжений используются ограничители перенапряжения (ОПН). В первом случае ОПН подключается между входным и выходным контактами ВДТ/СН, во втором случае три ОПН подключаются между высоковольтными вводами и корпусом изделия.

Разъединители в составе ПАРН используются для вывода изделия из эксплуатации без необходимости в отключении линии, за счет чего обеспечивается непрерывность электроснабжения. Для установки элементов ПАРН поставка сопровождается монтажным комплектом.

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 200 А
Входное напряжение: 6/10 кВ
Выходное напряжение: 6/10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 200 А
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 200 А
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 300 А
Входное напряжение: 6/10 кВ
Выходное напряжение: 6/10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 300 А
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 300 А
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 400 А
Входное напряжение: 6/10 кВ
Выходное напряжение: 6/10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 400 А
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 400 А
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 500 А
Входное напряжение: 6/10 кВ
Выходное напряжение: 6/10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 500 А
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Номинальный ток: 500 А
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 520 кВА
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 870 кВА
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш;
Номинальный ток: от 50 А до 600 А;
Входное напряжение: 6/10 кВ;
Выходное напряжение: 6/10 кВ;
Диапазон регулирования: +20%, +25%
Количество ступеней: 9-13

Цена по запросу

- + шт
Производитель: АО Электромаш;
Номинальный ток: от 50 А до 600 А;
Входное напряжение: 6/10 кВ;
Выходное напряжение: 6/10 кВ;
Диапазон регулирования: +15%;20%,25%
Количество ступеней: 32

Цена по запросу

- + шт
Производитель: АО Электромаш;
Номинальный ток: от 50 А до 600 А;
Входное напряжение: 6/10 кВ;
Выходное напряжение: 6/10 кВ;
Диапазон регулирования: +15%/20%/25%
Количество ступеней: 32

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 1050 кВА
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 1800 кВА
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 2100 кВА
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 3150 кВА
Входное напряжение: 6 кВ
Выходное напряжение: 6 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 3150 кВА
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

Цена по запросу

- + шт
Производитель: АО Электромаш
Мощность: 5200 кВА
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ

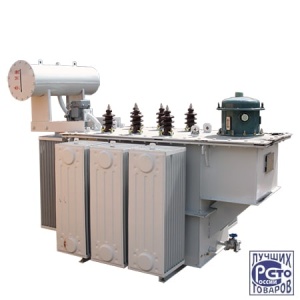

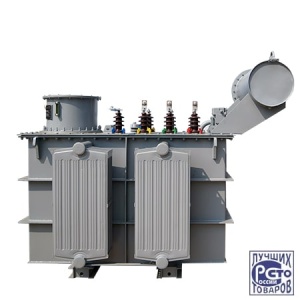

Трехфазный ВДТ/СН выполнен на базе единого трехфазного масляного автотрансформатора, имеющего общую и последовательную обмотки. Количество ступеней в стандартном исполнении 9, по заказу количество ступеней может быть изменено от 9 до 25. Регулирование напряжения осуществляется под нагрузкой в диапазоне 20% (до 30% по запросу) при помощи переключателя ступеней.

ПАРН с трехфазным ВДТ/СН рекомендуется применять для сетей, потребители которой менее или не чувствительны к скачкам напряжения, или подобные скачки не могут повредить оборудование. Также рекомендуется использовать ПАРН с трехфазным ВДТ/СН в сетях, где не предусматриваются частые переключения.
